Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

При онлайн расчетах кровли берется во внимание ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.. Вальмовые крыши не имеют фронтонов

Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Рассчитываем количество доборных элементов

Чтобы крыша выглядела законченной, нужны дополнительные аксессуары. Они приобретаются как отдельно, так и вместе с черепицей. Они нужны для укрепления кровли, а уже потом для красоты. Стоимость одного элемента составляет около 200 рублей за погонный метр. Но для начала определиться, что нужно, стоимость, потом бежать в магазин.

Итак, нужно:

1. Конек;
2. Планки торцевые – защита от снега, дождя, ветра;
3. Планка примыкания – герметизация стыков (печных труб, мансардных, чердачных окон);
4. Барьер снеговой – защита водостока от сползающего снега;
5. Карнизная планка – защита от пыли и грязи конька;
6. Снегозадержатели.

Доборные элементы

Необходимо подсчитать, какие элементы будут необходимы. Для этого нужно сделать определенные замеры:

• Длина конька. От этого зависят размеры планок, потому что на стыки идет 10 см. Длина стандартного конька 2 м, а длина самого конька кровли 6 м, то нужно будет купить 4 планки, что составить 800 рублей.
• Торцевые планки имеют различную длину. Рассчитываются точно также, с учетом стыков в 10 см.
• Планки примыкания рассчитывается аналогично.
• Шурупы саморезы, цена которых колеблется от 3 до 7 рублей за единицу.

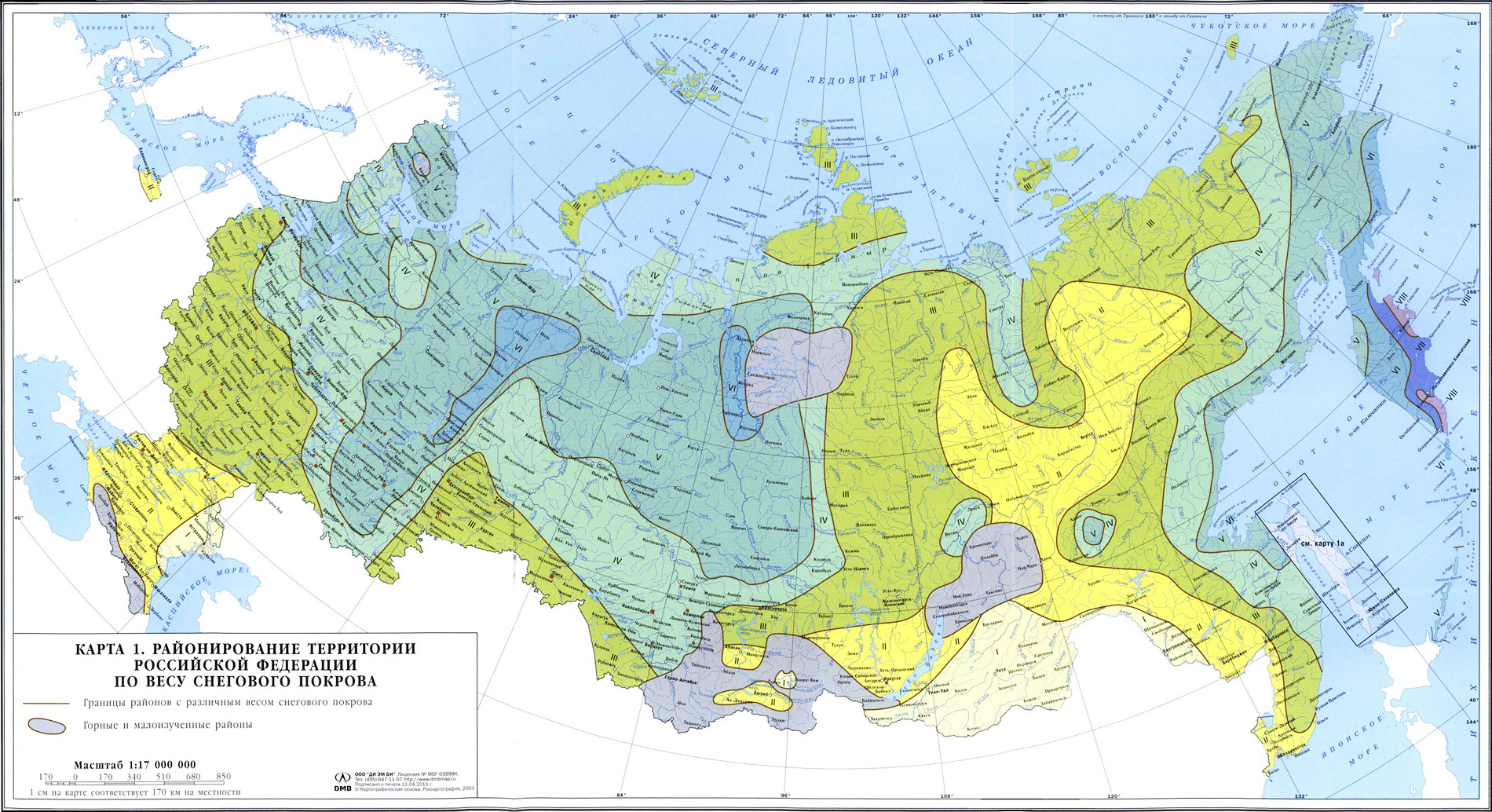

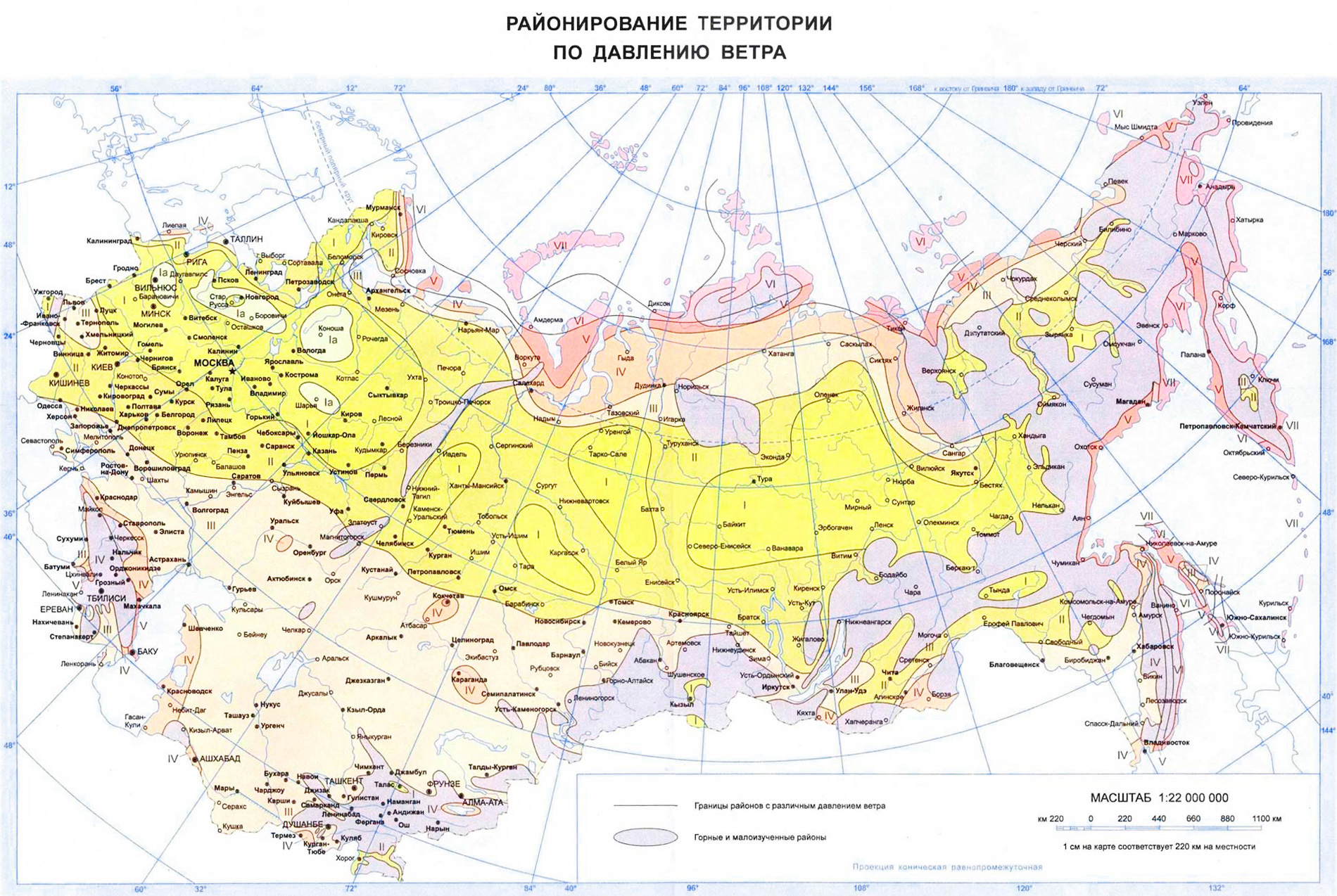

Таблица ветровых и снеговых нагрузок по России

Достоинства и недостатки мягкой черепицы

Мягкая кровля достаточно недорога. Наиболее популярны «Тегола», «Технониколь» и «Шинглас», второй и третий вид производится в России.

Размеры гонтов позволяют разместить их без издержек на крышах со сложной геометрией, если точно рассчитать расход материалов. При других видах кровли ощутимые остатки материала неизбежны. Сравнительно легкий вес гибкой кровли – от 7,5 до 15 килограммов на квадратный метр существенно снижает расходы на обрешетку.

Недостатки мягкой черепицы:

• хрупкость при минусовой температуре и мягкость при жаре, очень сложный ремонт покрытия зимой;
• сложность укладки требует строгого соблюдения инструкций или услуг специалистов;
• необходимость в сплошной обрешетке, так как без этого мягкая кровля не будет держать форму крыши. Это дополнительный расход на квадратный метр кровли.

Важно! Не рекомендуется производить ремонт и укладку кровельного покрытия в зимнее время. В жару ходить по мягкой кровле также не рекомендуется

Задаем размеры ската

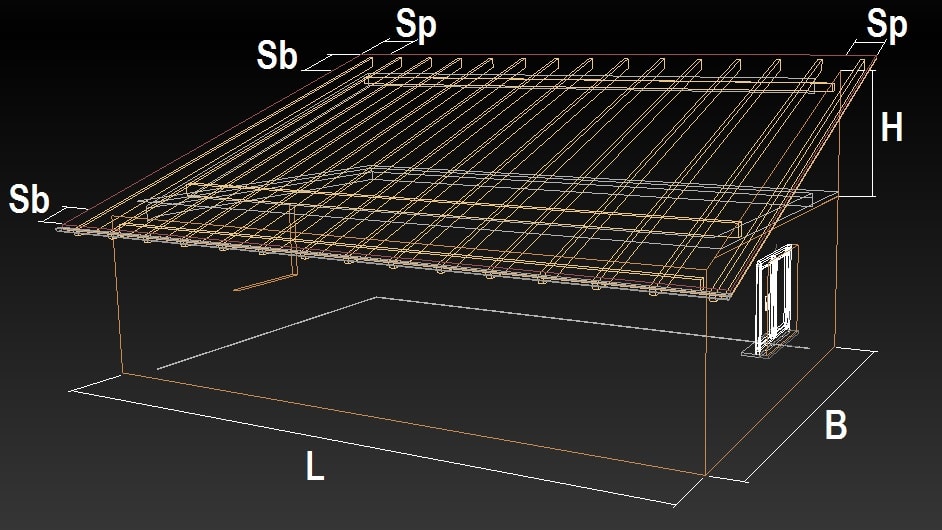

Что бы рассчитать крышу с максимальной точностью – указываем в следующем окне длины сторон ската. Постарайтесь предварительно замерить кровлю как можно точнее.

В соответствующих полях – вводим длины в метрах, как на фото ниже:

Выберем для примера размеры сторон: 10м., 5м. и 6м. Жмем на кнопку «Расчет» и в итоге получаем такую схему:

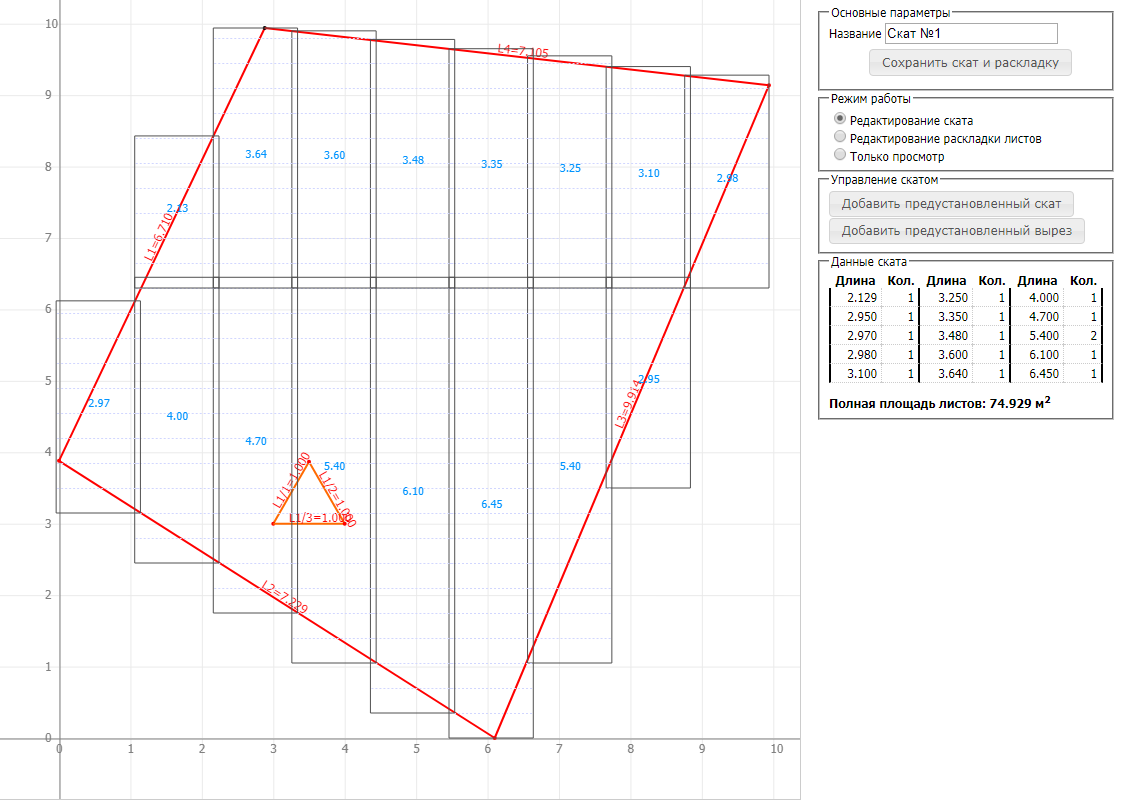

Это то, что нам необходимо. На схеме мы видим расположение, длины и количество листов в том виде, котором они должны будут укладываться на крышу. При этом, как видно – расчет крыши был произведен так, что отходов практически нет. К этому мы и стремились.

В следующем окне Вас ждет детальная спецификация с цифрами. Именно с ней необходимо делать заказ кровельного материала у производителя.

В документе мы видим таблицу, в которой указаны все размеры и длины необходимые Вам. Добавить к преимуществам программы, можно и то, что «Кровля 2003» сразу рассчитывает гибочные элементы для данного ската.

Мы рассмотрели пример одного ската. Если вам необходимо рассчитать сложную крышу – разбейте ее на отдельные скаты, и произведите расчет каждого из них отдельно. Таким образом вы получите достаточно точную схему для монтажа кровельных материалов.

После работы с каждым скатом, не забывайте распечатывать схему расположения листов и спецификацию. Их вы сможете передать кровельщикам, дабы те ничего не перепутали в момент монтажных работ.

Если конфигурация ската не подходит ни под один из стандартных вариантов предложенных в программе – можно нарисовать и свой. В начале, там, где нужно выбрать тип элемента кровли, жмем на кнопку в правом нижнем углу с диаграммой.

Рисуем свой скат и выполняем те же действия, которые показаны в этой статье.

Собственно на этом и все. Надеюсь, что статья поможет многим людям, которые хотят точно рассчитать крышу, перед тем как заказывать материал.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Популярные теги

антигрибковое покрытие
блок-хаус
брус
вагонка
виды срубов
виды фундамента
виниловый сайдинг
внешняя отделка
внешняя отделка блокхаус
внутренняя отделка
гидроизоляция
деревянный дом
дом из бруса
доска
доски
евровагонка
заливка фундамента
защита от гниения
кровля
крыша
ленточный фундамент
монолитный фундамент
обвязка
обсада своими руками
окосячка своими руками
пиломатериал
плитный фундамент
плиточный фундамент
преимущество деревянных домов
расход бетона
расчет бруса
расчет материала
расчет пиломатериала
расчет утеплителя
расчет фундамента
сруб в лапу
сруб в чашу
сруб из бревна
сруб своими руками
строительство из зимнего леса
сушка
утепление фундамента
утеплитель
фундамент
эковата

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Пример расчета кровельного профнастила для крыши

В качестве примера расчет кровельного профнастила можно рассмотреть обычную двухскатную крышу со слуховым окном на одной стороне. Для начала нужно измерить все исходные данные:

• Длина конька – 6,6 м;
• Длина каждого из скатов – 3,2 м;
• Карнизный свес – 0,1 м;
• Размер А (длина от бокового края ската до слухового окна) – 2,5 м;
• Размер В (длина от нижнего края ската до слухового окна) – 1 м;
• Размер С (длина нижнего края слухового окна) – 1,1 м;
• Размер D (длина от точки пересечения скатов слухового окна до карниза крыши) – 1 м;
• Размер E (длина карниза слухового окна) – 2 м;
• Размер F (длина нижних катов слухового окна) – 1,5 м.

Данная крыша состоит из 4 элементов, площадь материала для каждого из которых нужно рассчитать. Первым элементом является скат крыши, где находится слуховое окно, вторым элементом – противоположный скат крыши, третьим – один скат слухового окна, четвертым – второй скат слухового окна. Нахлест был выбран размером 0,5 м. Норма расхода профнастила на 1 м2 кровли имеет следующие показатели:

• Элемент №1: общая площадь 21,12 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 3,03%);
• Элемент №2: общая площадь 20,46 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 6,06%);
• Элемент №3: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%);
• Элемент №4: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%).

Полученные данные получились следующими:

• Листы длиной 0,9 м – 2 шт;
• Листы длиной 1,6 м – 2 шт;
• Листы длиной 3,3 м – 12 шт.

Общая площадь погонных метров для рассматриваемой крыши составила 44,60 м2. Чтобы не считать вручную, вы можете воспользоваться нашим калькулятором кровли из профнастила, который представлен выше.

Для четырехскатной кровли

Для расчета четырехскатной крыши нужна геометрия. Такая крыша представляет собой 2 трапеции и 2 треугольника, если эта крыша вальмовая. Если шатровая, то 4 треугольника. Крыша, состоящая из 4 скатов, хорошо смотрится на прямоугольных зданиях.

ОБРАТИТЕ ВНИМАНИЕ!

Площадь ее считают, применяя формулу для треугольника с равными сторонами: S=0.5a*h, где S – площадь треугольника, а – его основание, а h – высота. То есть, а – основание крыши, h — высота стропил.. Таким образом, есть площадь одной стороны кровли

Так как, у шатровой крыши все стороны одинаковы, то найденную площадь просто умножаете на 4. Все же, очень редко все стороны бывают абсолютно идентичными. Значит, нужно делать отдельные расчеты для каждого ската, а затем сложить результаты и получить общую площадь

Таким образом, есть площадь одной стороны кровли. Так как, у шатровой крыши все стороны одинаковы, то найденную площадь просто умножаете на 4. Все же, очень редко все стороны бывают абсолютно идентичными. Значит, нужно делать отдельные расчеты для каждого ската, а затем сложить результаты и получить общую площадь.

Величина вертикальных и горизонтальных нахлестов

Самой важной функцией кровли является защита здания от атмосферных осадков. Именно поэтому крыша должна быть как можно более герметичной

В случае с кровельными материалами это достигается за счет закладывания листов внахлест друг на друга. Чтобы под крышу не затекала вода, нужно придерживаться определенных правил монтажа и установки материала.

Если не получилось приобрести по определенным причинам листы профнастила соответствующей длине скатов крыши размеров, при монтаже обязательно будут образованы горизонтальные стыки

В таком случае важно класть листы внахлест, чтобы стекающая сверху вода не смогла проникнуть между двумя соседними профилированными изделиями в одном ряду. Эта величина напрямую зависит от высоты самого профиля, а также от угла наклона ската крыши

В случае использования профнастила марки НС8 с углом наклона крыши более 15 градусов и сплошной обрешеткой величина нахлеста составляет две волны профиля. Это касается также материала марки НС10 с уклоном крыши до 15 градусов и сплошным типом обрешетки. Во всех остальных случаях листы в одном ряду внахлест класть можно в величину одной волны профиля.

Величина нахлеста

Что касается вертикального нахлеста, то на него влияет только угол наклона ската крыши. Чем он меньше, тем больше одно профильное изделие должно перекрывать другое. Специалисты выделяют следующие показатели:

• До 12 градусов – нахлест размером 200 миллиметров с использованием герметического средства для лучшей защиты;
• До 14 градусов – нахлест размером 200 и более миллиметров;
• От 15 до 30 градусов – нахлест размером 150-200 миллиметров;
• Больше 30 градусов – нахлест размером 100-150 миллиметров.

Правильно расположив листы профнастила, можно не переживать о том, что вода будет затекать под крышу.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Для двускатной крыши

Главной ошибкой расчета кровли является тот факт, что количество материала равно ее размерам ее площади. Отнюдь. Рассмотрим пример крыши, у которой два ската. Такая крыша и ее стропильная система достаточно проста. Таким образом, начальные параметры:

Длина скатов – 5 м (погонных);

Длина конька – 8,5 м (погонных);

Значит, площадь будет равна 5*8,5*2 = 85 кв.м. Дальше в расчет будет браться длина и ширина металлопроката.

Эти данные находятся в зависимости от типа профиля.

Профиль с одной волной имеет размеры: длина – 0,35 м, ширина – 1,1 м.

С тремя волнами – 1,05 и 1,1 м, с шестью волнами – 2,1 и 1,1 м, с десятью – 3,5 и 1,1 м.

Расчет числа листов, необходимых для ширины скатов, будет таков: 8,5 м /1,1 м и 8,5 м – длина конька, а 1,1 м – ширина профиля с одной волной.

Получается 7,73 листа. Затем необходимо рассчитать нужное число листов для длины скатов. Для этого делим 5 м на 0,35 м. В итоге получаем 14,29 листов. Значение следует округлить до наименьшего числа, значит, 14 листов. Остаток покроется крайним нахлестом. Итоговая длина листа составит:

0,35*14,29=1,42. Полученную цифру умножают на два, потому что у крыши два ската.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

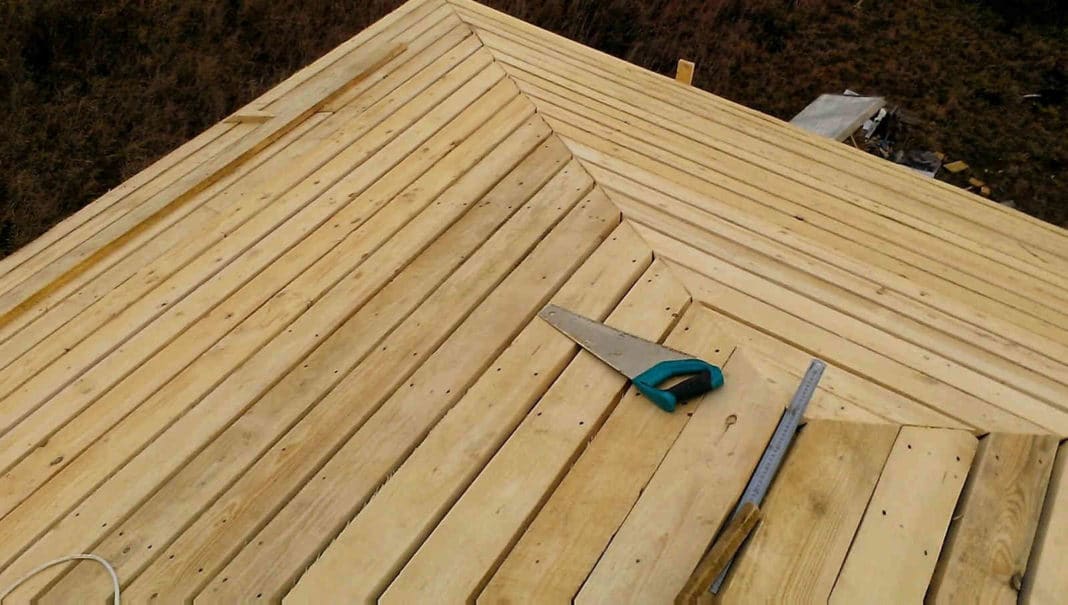

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

7 причин использовать наш калькулятор расчета кровли онлайн

соответствующей странице

1. Программа работает во всех современных браузерах – Вам не нужно устанавливать никакие программы (которые зачастую не совместимы между собой, требют прав администратора или вообще не работают на Вашей ОС).
2. Высокий уровень удобства – мы учли опыт всех систем, существующих на рынке – в результате система удобна как никакая другая. Научиться работать с нашей системе проще чем с какой бы то нибыло.
3. Расчет крыши любой сложности – Вы действительно сможете расчитать любую крышу, а уж расчет вальмовой крыши или двускатной – для нее семечки.
4. Хранение расчетов в облаке – все проекты расчета кровли хранятся в облаке, копии которого делаются 4 раза в сутки. Вы точно не потеряете свои расчеты!
5. Предоставление общего доступа – возможность предоставить доступ к проект расчета фасада или кровли другому пользователю, в том числе (для просмотра) анонимным пользователям (клиентам). Это намного удобнее чем распечатывать и отсылать сканы по EMail!
6. Широкий набор материалов и настроек – мы вносим максимально возможное количество настроек для всех расчитываемых системой и продаваемых материалов от заводов которые сотрудничают с нами. Вам не нужно забивать настройки самим!
7. 14 дней тестового доступа – никакого риска купить то что Вам не нужно – сначала протестируйте интересующий Вас тариф!

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!
При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Список источников

• expert-dacha.pro
• poweredhouse.ru
• stroyka.expert
• stroypomochnik.ru
• xn--80adbffu0a3ana.xn--p1ai
• stroykadoma.org
