Инструкция по эксплуатации

Эксплуатация котлов не имеет специфических требований или условий

От пользователя требуется только внимание, периодическое техобслуживание, своевременная реакция на возникновение ошибок. Они отображаются на дисплее и свидетельствуют о появлении сбоя

Часто появление ошибки является следствием случайного сигнала или скачка напряжения, поэтому котел обычно перезагружают и запускают вновь. Все ремонтные работы необходимо производить силами работников сервисных центров.

Самостоятельно выполнять подобные мероприятия не рекомендуется, поскольку результат может оказаться противоположным ожиданиям владельца.

Как они устроены

Отопительное оборудование для частных домов может быть предназначено только для обогрева (одноконтурное), или для отопления и подачи горячей воды (двухконтурное).

Конструкция двухконтурных котлов представляет собой усложненную модель одноконтурного агрегата и может быть реализована в двух вариантах:

С установкой вторичного теплообменника.
С использованием битермического теплообменника.

Первый вариант конструкции заключается в передаче тепловой энергии нагретым теплоносителем, выходящим из первичного теплообменника. Горячая ОВ поступает во вторичный пластинчатый теплообменник, в котором отдает часть тепла холодной воде, после чего та поступает на точки разбора.

Битермический теплообменник внешне не отличается от обычного узла. Все дело в конструкции трубки, внутри которой установлена еще одна, сложного сечения, по форме напоминающего ромб. По вешней части образовавшейся полости движется теплоноситель, а по внутренней, ромбовидной — горячая вода.

Эффективность такого узла намного выше, чем у обычного пластинчатого устройства, но обслуживание и очистка представляют значительную сложность. Для котлов с битермическим теплообменником обязательно нужен водяной фильтр или умягчитель.

Конструкции с двумя теплообменниками считаются более надежными, поскольку их легче обслуживать и чистить.

Учитывая нестабильное качество воды в системах водоснабжения, а также распространенный способ забора воды из собственных скважин, предпочтение установок с более простым и быстрым способом обслуживания вполне разумно.

Двухконтурные котлы фирмы Baxi

Фирма Baxi производит большое количество двухконтурных установок, поскольку они наиболее удобны и эффективны в системах частных домов. Принцип работы и устройство этих установок принципиального отличия от общих конструкционных направлений не имеют.

Особенностью оборудования Baxi является полная аутентичность деталей и комплектующих, не позволяющих замену другими элементами

Производитель уделяет большое внимание обеспечению защиты установок от внешних факторов воздействия, создавая систему самодиагностики и контроля всех узлов котла

Дополнительным бонусом является адаптация к технологическим условиям нашей страны, к пониженному или нестабильному давлению газа, колебаниям напряжения в сети электропитания.

Существуют настенные и напольные образцы, отличающиеся друг от друга только расположением присоединительных патрубков и материалом теплообменника (некоторые модели).

Устройство настенного двухконтурного газового котла Baxi

Двухконтурные котлы Baxi работают на обычном для всех подобных конструкций принципе. Теплоноситель перемещается по системе посредством циркуляционного насоса.

На выходе он входит в трехходовой кран, подмешивающий некоторое количество холодной обратки для получения заданных параметров отопительного контура. Горячая вода нагревается во вторичном теплообменнике, который получает тепловую энергию от нагретой ОВ.

Горение газа в камере сгорания обеспечивает вентилятор, подающий поток воздуха и образующий нужный режим. Все процессы и узлы постоянно контролируют датчики, подающие сигналы на плату управления.

При возникновении аварийных ситуаций датчики выдают на дисплей код ошибки, позволяющий владельцу предпринять соответствующие меры.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ!
Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Расшифровка ошибки е03 Baxi

Сигнал, на основе которого электронной платой котла формируется данный код, поступает с датчика тяги. Его функцию в моделях с камерой открытого типа (i) выполняет термостат, закрытого (Fi) – пневмореле. Ошибка е03 газового котла Бакси связана со снижением скорости протока газов в канале дымоудаления.

С чего начать

Проверить программирование Baxi. Даже при отсутствии неисправностей появление ошибки е03 инициируется неправильно выставленными значениями параметров, что приводит к высвечиванию такого кода

Для 5-х моделей Бакси Main и Eco (серии Compact) обратить внимание на F43.

Убедиться в целостности сигнальной линии между датчиком и модулем котла: отсутствии обрывов, замыканий, ненадежных (слабых) контактов.

Шаг 4

Циркуляции жидкости препятствует воздух в контуре отопления. С маленькими пузырьками позволяет разобраться перезапуск агрегата, но если речь о «пробке», наглухо блокирующей магистраль, кнопка R на панели управления котла Бакси не поможет устранить ошибку е25.

Воздушная пробка в системе отопления

Проблемное место несложно найти обходом объекта, наощупь проверяя степень нагрева труб и отопительных батарей. На него укажет пониженная температура. Надеяться на автоматические клапана (если ими оснащены радиаторы) не стоит – они часто отказывают.

Простой способ проверить полный нагрев всех секций радиатора отопления

Для 100%-й уверенности нужно стравить воздух из магистрали, где это предусмотрено, вручную. В том числе, проверить воздухоотводчик насоса – он должен быть в рабочем положении. Для этого регулировочная головка закручивается, а затем отворачивается на 1–1,5 оборота, или поднимается флажок (в зависимости от модели перекачивающего устройства).

Поверните ключ маевского

Параллельно осматриваются полы. Протечка – причина ошибки е25. Горелка котла Бакси работает в соответствии с выставленным режимом, но если объем жидкости в контуре постепенно уменьшается, ее нагрев происходит быстрее, чем на 1 град/сек, что и фиксируется NTC.

Протечка в пробках и швах радиаторов отопления

Шаг 6

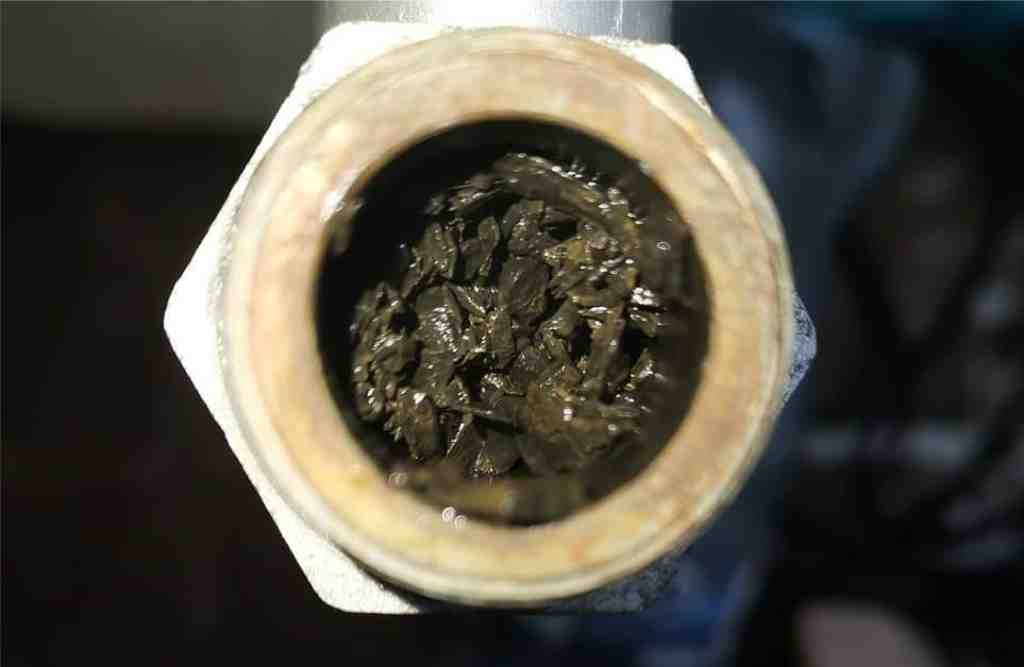

Забитый теплообменник котла Бакси – вероятная причина ошибки е25. Проходящая по нему жидкость оставляет на внутренних стенках при нагреве накипь. Снижается сечение канала, скорость циркуляции, датчики NTC фиксируют ускоренное повышение разности температур, автоматика выдает 25-й код неисправности. Теплообменник требует регулярного обслуживания. Если жидкость, поступающая в систему отопления из водопровода, повышенной жесткости, то желательно заниматься этим чаще, чем рекомендует производитель в инструкции на котел Бакси.

В продаже есть соответствующие препараты, эффективно очищающие полость теплообменника. Сервисные мастерские оказывают подобную услугу: стоимость зависит от региона, но не более 1500 рублей при сроке выполнения работ 2–3 дня. Провести обслуживание можно и самостоятельно, причем совершенно бесплатно.

Нужно устранить засор в теплообменнике котла Baxi

Методика промывки от эксперта

Что проверить

Настройки

Если ошибка е99 высвечивается после замены ЭП котла, в меню не введены соответствующие коррективы. Порядок действий для модели Бакси описан в инструкции.

Параметры электрической сети

Производитель гарантирует безаварийную работу котла Baxi при условии выполнения требований ПУЭ, соответствии напряжения значению, указанному в паспорте агрегата (~230В). Ошибка е99 инициируется внутренними сбоями платы в районах с интенсивной застройкой, в домах, энергоснабжение которых идет через устаревшую подстанцию, не рассчитанную на возросшую нагрузку. При подключении котла Baxi к автономному источнику должны контролироваться параметры сети. Если дизельная, бензиновая установка выдает напряжение с U и f, не соответствующими нормативным значениям, неминуема некорректная работа платы и ошибки Е97–99.

Совет

Проблемы с некорректным функционированием источника питания, в городской электрической сети устраняются присоединением котла Бакси через ИБП. Блок, кроме стабильности напряжения, гарантирует надежную работу Baxi в автономном режиме даже при аварии на линии. Для собственников загородных объектов – рациональное решение.

Наводки

Наличие потенциала там, где его по определению не должно быть, вызывает сбои в работе электронной платы, ошибку е99. Причины появления на металлических частях котла разные: близко расположенная ЛЭП или иной источник ЭМ-излучения, износ изоляции силового кабеля. Тестирование оборудования несложное, выполняется с помощью индикаторной отвертки. Светодиод указывает на присутствие напряжения при U = 55 (±5) В, вызывающего внутреннюю проблему ЭП и ошибку е99.

Наводки появляются и при неграмотном заземлении котла Бакси. Организуется согласно ПУЭ, и в инструкции на агрегат есть соответствующий раздел. Нарушение правил – причина сбоев ЭП и ошибки е99.

диэлектрическая муфта одна

Сигнальную линию

Речь о цепи газовый клапан/электронная плата. Нарушение контакта, обрыв, оплавленная изоляция, приводящая к замыканию – причины ошибки е99. Визуального осмотра внутренностей котла Бакси мало: оценивается состояние разъема. Подгорание контактов, окислы несложно устранить своими силами. На практике достаточно раза 3–4 расстыковать, соединить, и код 99 исчезает.

Окисление контактов в котле Baxi

Электронную плату

Внешний осмотр, удаление пыли, солевых разводов, конденсата – этими несложными действиями ошибка е99 убирается. Одновременно выявляются дефектные участки: поврежденный корпус радиодетали как результат термического воздействия, подгоревшие дорожки и тому подобное. Глубже «копать» не стоит.

Плата управления котлом Baxi

Ошибка е99 – накапливаемая, на что указывает производитель и практика ремонта котлов Baxi. Выражается в том, что высвечивается периодически и исчезает после самостоятельной перезагрузки агрегата.

Совет

СОднозначно определить причину неисправности ЭП невозможно. В интернете встречаются рекомендации по замене реле, оптопары, но в каждом котле Бакси – своя проблема. Отбраковывать же электронную плату только на основании подозрений, с учетом цены узла, не имеет смысла. Если видимые дефекты не обнаружены, нужно обратиться к профессионалу. При разговоре с сотрудником сервиса рассказать о принятых мерах и попросить, чтобы мастер взял ЭП, сообщив ее обозначение (буквенно-цифровое) или модель котла Бакси. Плюсы: отопительный агрегат долго простаивать не будет, а диагностику узла профессионалы сделают в лабораторных условиях на специальном стенде. Восстановление работоспособности «родной» ЭП обойдется на порядок дешевле приобретения новой платы.

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС

То холодная, то горячая вода идет из котла

В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт., котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин., в умывальнике 4 л/мин., в мойке кухни 5 л/мин.

Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi Main Four. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в информационном меню, в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Подробнее Читайте: То холодная, то горячая вода идет из котла

Электронную плату

Плата управления котлом Baxi

Совет

Шаг 2

Проверить напряжение. Сбои параметров сети характерны для частного сектора, в районах интенсивной застройки. Перекосы фаз, снижение значения менее рекомендованного производителем (~230 В) не редкость, отсюда и ошибка е25. Возможны нарушения в работе автономного источника питания: импортная бытовая техника чувствительна к параметрам электросети, о чем пользователи забывают.

Проверка напряжения в сети с помощью мультиметра

Одновременное с котлом Бакси функционирование мощного потребителя эл/энергии или нескольких приборов (насос, бойлер, посудомоечная или стиральная машинка, электрический обогреватель) приводит к снижению (просадке) напряжения. Если причина ошибки е25 в этом, она убирается выключением параллельно работающей бытовой техники. В этом случае нужно разбираться с внутридомовой схемой электроснабжения и грамотно ее построить.

Подключено много приборов к электросети

Какие серии и модели относятся к двухконтурным

Фирма Baxi представляет несколько серий двухконтурных агрегатов.

В их число входят:

Slim. Серия напольных котлов с чугунным первичным теплообменником, мощность которых составляет от 15 до 62 кВт. Имеют возможность переключения на режим обычного отопления и на систему теплого пола. Полный набор функций, возможность дистанционного управления с помощью пульта (приобретается отдельно).
Nuvola. Настенные котлы мощностью 24, 28 и 32 кВт с открытой или закрытой камерой сгорания. Комплектуются съемным пультом управления, который можно установить в удобном месте. Особенностью серии является нагревательный бак с магнитным анодом, который позволяет работать с жесткой водой без вредных последствий для внутренних поверхностей трубопроводов и емкостей.
Luna. Серия представлена моделями мощностью 24,25,28 и 31 кВт. Котлы этой линейки самые дорогие, но оценка пользователей не самая лестная. При большом наборе функциональных возможностей отмечается недоработанность конструкции и частые отказы различных узлов.
Eco. Имеются две серии, 4 и 5 поколений с закрытой турбированной горелкой. Мощность установок составляет 10, 18 и 24 кВт, наличие полнофункционального первичного теплообменника и пластинчатого вторичного из нержавейки. Примечательно, что все котлы представляют собой одну и ту же конструкцию, только в разных моделях программным способом ограничена мощность.
Main. Качественные котлы с компактными размерами корпуса, цифровым дисплеем, широким набором возможностей. Мощность моделей составляет 15, 18 и 25 кВт. Все установки снабжены встроенным водяным фильтром. Основная особенность моделей — битермический теплообменник, который имеет высокую эффективность нагрева и позволяет заметно экономить топливо.

Все модели и серии котлов Baxi имеют схожую конструкцию и комплектацию, отличаясь друг от друга только отдельными элементами.

Шаг 5

Оценка состояния насоса котла Бакси. Если он работает, но не выходит на расчетный режим, появляется ошибка е25 (недостаточная циркуляция и быстрый нагрев теплоносителя). Проблема в механической или электрической части помпы. Самостоятельно протестировать несложно. Начать нужно с проверки выставленной скорости. Переключение на повышенную убирает ошибку е25.

Проверка работоспособности циркуляционного насоса Wilo в котле Baxi

Кинематика

Сняв заглушку на торцовой части насоса, нужно прокрутить вал двигателя (на шлице прорезь под плоскую отвертку). В котлах Бакси используются приборы с «мокрым» ротором. Теплоноситель является для механики помпы смазкой, но одновременно на ее конструктивных частях образуется накипь, что нарушает нормальную работу. Снижается производительность, скорость циркуляции жидкости, вероятна поломка опорного подшипника, заклинивание вала – котел Бакси останавливается с ошибкой е25. На эту причину указывает проворачивание ротора с трудом. Насос ремонтируется или заменяется.
Состояние крыльчатки. Трещины, деформация, сколы пластика влияют на рабочие характеристики прибора и вызывают ошибку е25. Деталь в розничной продаже имеется.

Электрика

Напряжение питания. Проверить его подачу к насосу котла Бакси, измерить величину несложно мультиметром. При отсутствии U оценивается состояние питающих цепей: замыкание, ненадежный контакт, обрыв вызывают появление ошибки е25.
Обмотка. Напряжение на клеммы может и поступать, но насос не работает. Причины ошибки е25 идентичны: КЗ (R=0) или обрыв (R=∞). Сложнее с замыканием межвитковым – его бытовым тестером не выявить. При таком дефекте характеристики насоса не соответствуют расчетным значениям, он не набирает мощность, что негативно отражается на циркуляции жидкости и вызывает блокировку котла Бакси с ошибкой е25. Корректная работа определяется по отсутствию перегрева корпуса и посторонних шумов. При подозрении на поломку помпу придется менять, так как точную диагностику самостоятельно не сделать – нужны соответствующие приборы, имеющиеся у сервисных мастеров. Для рабочего насоса котла Бакси сопротивление обмотки 275 Ом.
Конденсатор. Он расположен под крышкой клеммной коробки насоса. Отвечает за пусковой момент. Утрата емкости – причина ошибки е25. Мультиметром проверяется на пробой (R=0). Если прибор с функцией измерения «С», нужно проверить соответствие значения реальной емкости величине, обозначенной на корпусе конденсатора (2 мкф). Заменить несложно.

Конденсатор циркуляционного насоса Grundfos в котле baxi

Шаг 1

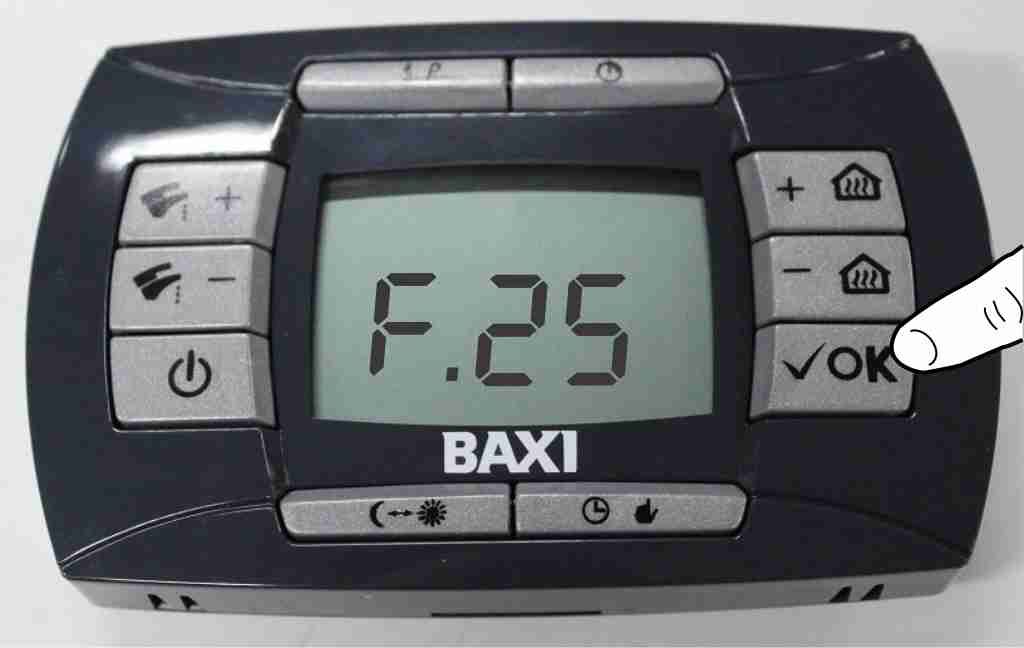

Для устранения ошибки е25 котла Бакси нажать кнопку RESET (R) и удерживать ее не менее 2 сек, как сказано в заводской инструкции.

Как перезагрузить котел Baxi LUNA 3 comfort кнопка reset

Если неисправность вызвана скоплением в теплоносителе воздушных пузырьков, они удалятся за счет прокручивания насоса на холостом ходу (без розжига горелки). Такое действие быстро решает проблему с ошибкой е25. В процессе работы котла жидкость нагревается до высокой температуры, что способствует интенсивному газообразованию. Часто происходит при функционировании отопительного агрегата на повышенных режимах. Если этим проблема не решается, нужно искать причину в контуре отопления и котле Бакси.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

Мощность агрегата.
Правильность настроек котла.
Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Технические неисправности и коды ошибок

Все сбои или поломки котлов немедленно диагностируются системой датчиков, которые выдают на дисплей оповещение в виде цифрового кода с буквой «Е» (error).

Наиболее распространенные ошибки и действия владельца:

Е01. Не пламени на горелке. Возможные причины — отсутствие газа (проверить вентиль), сопла горелки забиты сажей, проблемы с самим датчиком.
Е02. Перегрев термостата. Проблема возникает либо при слишком медленном передвижении воды, либо при загрязнении теплообменника изнутри известковыми отложениями.
Е03. Остановка вентилятора. Проверить его на работоспособность, при необходимости — заменить.
Е05. Отказ или короткое замыкание температурного датчика по ОВ.
Е06. Отказ или КЗ температурного датчика ГВС.
Е10. Пониженное давление теплоносителя. Наиболее вероятная причина — образование протечки в отопительном контуре. Наиболее часто возникает при использовании теплого пола, так как наружные радиаторы сами о себе сигнализируют появлением луж или струи горячей воды..
Е25-26. Блокировка или отказ циркуляционного насоса, поломка соответствующего датчика.
Е35. Ложный сигнал о наличии пламени. Возможно появление воды на плате, пробой датчика на корпус и т.п.
Е96. Слишком низкое напряжение в сети электропитания.

Полный перечень ошибок гораздо обширнее, поэтому рекомендуется иметь инструкцию пользователя, прилагающуюся к котлам, под рукой. Учить эти коды наизусть не смысла, проще в нужный момент заглянуть в список.

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.
