Основные неисправности газовых котлов Immergas

Чаще всего встречается проблема с розжигом горелки.

Она обозначается кодом 01 и может иметь несколько причин:

Проблемы с подачей газа. Может быть отсутствие давления в газопроводе, закрыт газовый кран, отказ газового клапана и прочие неполадки.
Плохое состояние форсунок горелки. Они могут оказаться забиты сажей, копотью.
Неправильное подключение электропитания. Все европейские котлы фазозависимы, нуждаются в определенном подключении всех электродов и обязательном наличии заземления. Если подключение произведено неправильно, при запуске котел сразу блокируется и не может приступить к работе.

ОБРАТИТЕ ВНИМАНИЕ!
Иногда котел внезапно перестает запускаться по непонятным причинам. Следует проверить подключение электродов на общем щитке, возможно их случайно перепутали во время ремонта.. Вторая распространенная проблема — перегрев котла

Вторая распространенная проблема — перегрев котла.

Она также может быть вызвана несколькими причинами:

Упала скорость циркуляции жидкости из-за проблем с насосом.
Слишком жесткая вода вызвала образование слоя накипи внутри теплообменника, который является естественным теплоизолятором и снижает эффективность нагрева. Это стало причиной усиления режима горения. Возникла ситуация, когда для получения нужной температуры приходится сильнее греть теплообменник, что вызывает чрезмерную нагрузку на металл, увеличивает расход газа, раньше времени выводит из строя все узлы котла.

Еще одна ошибка, часто появляющаяся на дисплее — наличие паразитного пламени (ошибка 20). Система видит пламя на горелке, которая в данный момент отключена.

Причинами такого состояния могут быть:

Наличие капель конденсата на плате управления.
Из-за некачественного заземления появляется статический заряд, воспринимаемый системой как сигнал от горящего пламени.

Кроме этих ошибок могут встретиться и другие, менее частые и не определяемые электроникой:

Запах газа, свидетельствующий о появлении утечки.
Отказ прессостата при запуске, требующий прочистки дымохода.
Слабое пламя оранжевого цвета, демонстрирующее засорение каналов форсунок сажей или копотью.

Большинство ошибок, возникших впервые, сразу сбрасывают. Это делается потому, что электроника котла обладает высокой чувствительностью и нередко принимает за сигналы датчиков электрические наводки.

Однако, если ошибка появляется вновь и вновь, следует немедленно обратиться в сервисную службу.

Широкий модельный ряд традиционных колов Immergas

Вся продукция Immergas, в том числе традиционные котлы, соответствует высочайшим европейским стандартам, что подтверждается сертификатами качества международного образца. Модельный ряд традиционных котлов Immergas, ознакомиться с которым вы можете на нашем сайте, представлен несколькими сериями. Каждая из моделей котлов такого типа – это безопасность в эксплуатации, стильный дизайн и комфорт в управлении.

За счет использования инновационных технологий, в том числе встроенной конденсационной системы (серии Zeus и Victrix) традиционные котлы Immergas отличаются высочайшей эффективностью работы с повышением КПД на 20 и более %.

В ассортименте традиционных котлов Immergas вы можете найти оборудование как для домашней, так и для полупромышленной эксплуатации. В зависимости от потребностей можно подобрать традиционный котел для установки на стене или на полу. Котлы настенной установки наилучшим образом подходят для дома, тогда как напольные котлы отличаются большей мощностью и используются для обогрева помещений с большой площадью.

Традиционные котлы Immergas с закрытой рабочей камерой могут устанавливаться, в том числе, в помещениях, не оборудованных дымоходом, тогда как котлы с открытой камерой используются в зданиях, где установлен дымоход.

Eolo Star 24 4R

Nike Star 24 4R

Eolo Star 11 4R

Eolo Star 24 4R

Nike Star 24 3R

NIKE MYTHOS 24 3R

EOLO MYTHOS 10 2R

EOLO MYTHOS 24 4R

Mini Eolo 24 3 E

Mini Nike 24 3 E

Mini Eolo 28 3 E

Mini Eolo X 24 3 E

Mini Nike X 24 3 E

Nike Mini 28 kW Special

MAIOR EOLO 24 4E

MAIOR EOLO 28 4E

MAIOR EOLO 32 4E

MAIOR EOLO X 28

MAIOR EOLO 24

MAIOR EOLO 28

MAIOR EOLO 32

Avio 24 2 ErP

Zeus 24 kW E

Zeus 28 kW E

Ares 22 R

Ares 30 R

Ares 40 R

Ares 50 R

Ares 60 R

Особенности и преимущества традиционных котлов

Традиционные котлы Immergas обладают рядом особенностей, которые позволяют использовать их в качестве надежного и безопасного оборудования для обогрева помещений. Наличие погодозависимой автоматической системы позволяет поддерживать комфортный микроклимат в зависимости от температуры на улице, обеспечивая при этом экономичный расход энергоресурсов. Перед запуском котла производится диагностика всех узлов, а информация о неисправностях выводится на дисплей. Традиционные котлы этой марки хорошо показали себя при установке в неотапливаемых помещениях, поскольку оснащены защитой от замерзания.

Кроме того, можно выделить и другие преимущества традиционных котлов Immergas:

быстрое нагревание воды;
электронное управление мощностью;
надежная автоматическая защита циркуляционного насоса от гидравлических ударов;
возможность перевести оборудование на жидкое топливо;
простое и понятное управление;
компактные размеры и элегантный дизайн.

Обзор модельного ряда

Устройства Immergas имеют большое разнообразие модельного ряда. Здесь можно встретить образцы с одним и двумя контурами, устройства конденсационного типа и конвекционного, а также компактные напольные и настенные агрегаты. Вы сможете просмотреть более 10 серий, которые будут отличаться друг от друга характеристиками, типами монтажа и принципом эксплуатации. Во все серии включены модели с различными мощностями и производительностью.

Рассмотрим наиболее востребованные среди покупателей модели.

Навесной агрегат Immergas Mini — компактного вида изделие с привлекательными параметрами. Подходит для обогрева зданий до 220 м2. Панелью для управления изделием является ЖК экран с большими кнопками. Присутствует горелка, которая будет работать даже при существенном падении давления топлива. В обычном комплекте есть система автоматической диагностики, специальный циркуляционный насос и бачок расширения. Скорость нагревания – 11,7 литра в минуту.
Итальянские настенные изделия с двумя контурами Immergas Star включают в свой состав битермический теплообменник, который одновременно будет согревать воду для системы отопления и отдельно для ГВС. Контроль над изделием будет осуществляться при помощи микропроцессора. Хозяин жилища будет получать всю информацию о реальном состоянии прибора и его вероятных поломках. Процесс нагревания продолжится даже при уменьшении давления топлива до 3 мБар. Можно подключить датчик считывания внешней температуры, чтобы точно отрегулировать нагрев жилища в зависимости от уличной погоды.

Настенные изделия Immergas Maior. Главным отличием от всех остальных моделей здесь считается система, которая позволяет мгновенно подогревать воду для любой хозяйственной необходимости. В конструкции присутствует раздельный теплообменник, есть расширительный бачок на 6,8 литра и встроенное оборудование, которое позволяет подбирать скорость и режимы эксплуатации насоса. Все имеющиеся настройки отражаются на ЖК экране. Также присутствует возможность подключиться к солнечным батареям.
Навесные газовые устройства Immergas Victrix предлагают наименьшее потребление топлива по сравнению с обычными котлами (примерно на 35%). Они имеют конденсационные стальные модули. Экономия газа достигается из-за уникальной конструкции встроенного клапана с автоматикой. Благодаря использованию новейших композитных металлов специалистам компании удалось уменьшить вес котла почти на 10% без снижения его прочности и долговечности. Камера топки имеет закрытый тип. Наибольшая температура при нагреве – 85 градусов. Скорость при подогреве воды – 13 литров в минуту. Коаксиальная труба для дымохода покупается отдельно.

Отдельно можно упомянуть изделия напольного типа Immergas из популярной серии Hercules. Эти модели дополнены конденсационными модулями для увеличения работоспособности. Наибольшая мощность – 32 кВт. Агрегат экономно расходует газ, что полностью окупит его покупку и монтаж за 2–3 холодных сезона. Если это необходимо, можно отдельно доукомплектовать агрегат следующим оборудованием: бойлером с накопительным эффектом, комнатными регуляторами температуры и специальными датчиками, которые определяют температуру воздуха и корректируют работу отопительных изделий.
Агрегат Immergas Mini Nike X 24 3 – это котел, имеющий мощность 23,8 кВт. Его главные черты – компактность и небольшой вес (всего 25,5 кг). Здесь есть электромодуляция пламени, автоматическая диагностика, множество систем защиты аппарата, а также обвязка встроенного типа. Объем бака – 4 литра. Есть возможность подключить удобную систему ДУ. Котел с одним контуром, но производитель разрешает подключить к нему накопительный бойлер. Самая большая температура может составить +85 градусов.

Прибор Immergas Major Eolo 28 4. Компания производит очень стильные отопительные конструкции. Эта модель имеет двухконтурную схему с конвекционным принципом эксплуатации. Мощность изделия составляет 28 кВт, с нагрузкой – до 29,7 кВт. Камера сгорания имеет закрытый тип, для нее будет необходим коаксиальный дымоход. Это настенная конструкция, которую можно перенастроить и на потребление сжиженного газа.

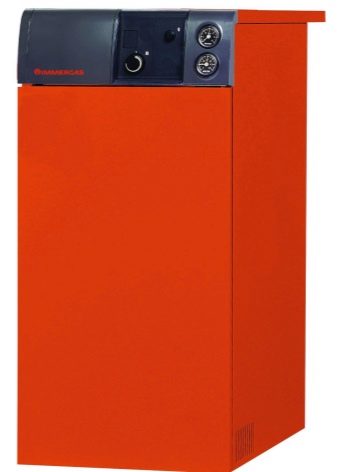

Котел Immergas Ares 22 R. Это изделие отличается самой простой конструкцией. Камера сгорания в нем открытого типа. Нагревание воды происходит в теплообменнике из чугуна. Мощность данного прибора – 25 кВт. КПД при самой большой нагрузке будет достигать 88%. Для подогрева воды можно также использовать внешний бойлер. Электромощность, что будет потребляться, составит всего 16 Вт.

Наиболее частые коды ошибок и способы устранения неполадок

Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, она заключается в блокировке розжига. Рассмотрим каждую ошибку более детально.

01

Блокировка поджига. Котел устроен так, что включение происходит автоматически. В случае, когда по истечению десяти секунд не произошел розжиг горелки, выполняется блокировка. Для того, чтобы ее снять, нажмите на reset.

Если котел включается после продолжительного простоя, нужно будет снять блокировку, поскольку в газовой магистрали скопился воздух. Если блок включается довольно часто, обратитесь за квалифицированной помощью к специалисту.

02

Ошибка 02 — срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если во время нормального функционирования устройства температура начинает расти, срабатывает защитная функция. Подождите, пока температура не снизится до необходимого уровня, затем нажмите клавишу перезапуска. Если подобная проблема возникает часто, обратитесь за помощью к специалисту.

03

Ошибка 03 высвечивается на дисплее, когда срабатывает дымовой термостат. То есть, неисправность вентилятора, для решения проблемы снимите корпус. Затем откройте камеру, в ней расположен двигатель, который вытягивает воздух из камеры сгорания. Раскройте его, открутив винтики, прочистите его лопасти от скопившейся грязи, это можно сделать при помощи кисточки. Обработайте подшипники смазкой и установите все обратно.

04

Ошибка 04 — большое сопротивление электромеханических контактов. Происходит блокирование контакта, причиной может послужить выход из строя защитного термостата или датчика минимально допустимого напора воды. Выключите прибор, а спустя пару минут попробуйте перезапустить, или попробуйте замкнуть контакт предельного термостата.

Датчик давления воды

Если не дало результата, произведите замыкание контактов минимального давления. Протестируйте таким же методом контакт у прессостата дымоотведения, предварительно включив вентилятор. Если обнаружили где поломка, замените элемент. Если это не даст результата, нужен ремонт, выполненный квалифицированным специалистом и диагностика платы.

06

Ошибка 06 — произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.

10

Ошибка 10 — низкое давление в системе. Ошибка е10 возникает, когда в системе падает давление, когда оно меньше чем 0,9 бар.Первым действием попробуйте перезапустить, если ошибка осталась, необходимо проверить следующее.

Причиной может быть течь теплообменника, проверьте его, если обнаружили течь устраните ее. Для устранения воспользуйтесь рычагом подпитки, он имеет вид винта, поверните его против часовой стрелки, этим действием вода из водоснабжения будет поступать в отопление, следите за значениями давления, когда будет цифра 1,3 перекройте вентиль.

11

Ошибка 11. Срабатывание термостата давления дыма. Когда дымоход плохо работает, происходит блокировка котла, спустя полчаса происходит повторный запуск, если тяга стала достаточной. Если происходит более чем три отключения подряд, загорается красным дисплей с кодом ошибки.

Реле давления дыма

Для разблокировки котла нажмите перезапуск. В инструкции производитель рекомендует обратиться в сервисный центр, однако, для начала можно проверить тягу дымохода и прочистить его.

20

Ошибка 20 возникает при паразитном пламени. Это свидетельствует об утечке газа, либо о выходе из строя системы по контролю пламени. Выполните перезапуск, если при повторном включении происходит тоже самое, необходимо проводить тестирование платы в сервисном центре.

27

Ошибка 27. Эта ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины прегрева могут быть следующие: завоздушивание в трубах отопления, перекрыты краны. Еще возможно, что произошла блокировка циркуляционного насоса, разблокируйте его. Причиной может быть засорение фильтров, проверьте и прочистите. Проверьте теплообменник на наличие отложений.

Удаление воздуха из отопительной системы

28

Ошибка 28 свидетельствует об утечке в контуре водоснабжения, то есть, устройство нагревает отопительный контур, а температура в водоснабжении тоже возрастает, в то время, когда должна быть неизменной. Проверьте на течь все смесители в доме, также проверьте закрыты ли краны.

Достоинства и особенности серии Ares

Котлы Ares рассчитаны на естественное дымоудаление при подключении к дымоходу. Однако, при необходимости для всех котлов, кроме Ares 60 R, можно организовать принудительное дымоудаление, используя опционную турбонасадку. В этом случае удастся избежать строительства дорогостоящего дымохода.

Теплообменник котла, изготовленный из качественного котельного чугуна, насчитывает в зависимости от мощности котла от 3 до 7 секций, расположенных одна за другой.

Котлы имеют категорию II2H3+, то есть могут работать как на природном газе (заводская комплектация и регулировка), так и на сжиженном.

Горелка котла – атмосферная, с частичным предварительным смешением, состоит в зависимости от модели котла из двух или трех жаровых труб из нержавеющей стали и газовой рампы со съемными форсунками, количество которых равно количества жаровых труб.

При переводе котла на сжиженный газ необходимо заменить форсунки горелки и перенастроить газовый клапан. Компания Immergas имеет опционные наборы для перевода котлов Ares R на сжиженный газ.

Горелка котла оснащена автоматическим розжигом и ионизационнным контролем пламени. Это обеспечивает автоматический перезапуск котла после отключения и повторного включения электропитания. Функции розжига и контроля пламени осуществляется отдельными электродами, установленными на горелке.

Котлы Ares R могут работать как в открытых системах отопления, в которых циркуляция воды по системе происходит под действием гравитационной силы, то есть естественным путем, так и в закрытых системах отопления, где движение воды осуществляется циркуляционным насосом. В котле имеются клеммы для подключения насоса.

В котле также имеются клеммы для подключения комнатного термостата (клеммы 1 – 4), по умолчанию соединенные перемычкой. При подключении комнатного термостата перемычку необходимо удалить. Использование комнатного термостата делает работу котла более экономичной, а температурный режим работы системы отопления – более комфортным.

Ares 22 R

Ares 30 R

Ares 40 R

Ares 50 R

Ares 60 R

Панель управления котла предназначена для управления только контуром отоления и содержит все органы управления и устройства сигнализации котла. На панели расположены:

– электровыключатель котла;

– рабочий термостат котла, с помощью которого устанавливается необходимая температура отопления;

– манометр котла, показывающий давление воды в системе отопления;

– термометр котла, показывающий текущую температуру воды на выходе из котла;

– лампа – кнопка RESET, при загорании которой можно перезапустить котел, нажав на нее;

– кнопка перезапуска (принудительного замыкания контактов) защитного термостата котла (для котлов Ares 40 – 60 R); капиллярный датчик защитного термостата установлен в гильзе первой секции теплообменника;

– кнопка перезапуска (принудительного замыкания контактов) термостата дымовых газов; капиллярный датчик термостата дымовых газов в котлах Ares 22 – 30 R установлен в стенке стабилизатора тяги, в котлах Ares 40 – 60 R закреплен на задней стенке котла. Котлы Ares 40 – 60 R комплектуются внешним стабилизатором тяги, и после его монтажа на котле капиллярный датчик термостата дымовых газов должен быть установлен в специальное отверстие стабилизатора тяги

Достоинства и особенности серии Star

Что же касается функциональности, то она способна удовлетворить даже самых требовательных владельцев. Цифровой дисплей позволяет увидеть полную информацию о работе котла, а главное, возможных сбоях в его работе. Благодаря кнопочному управлению настроить нужный режим можно очень быстро.

Котлы оснащены специальной электронной платой, наличие которой позволяет контролировать температурный режим, как воды, так и отопления – в результате потребляется меньше газа.

Eolo Star 24 4R

Nike Star 24 4R

Eolo Star 11 4R

Eolo Star 24 4R

Nike Star 24 3R

Достоинства и особенности серии котлов Immergas Star заключаются в следующем:

Разнообразие ассортимента
Компактный размер
Функциональность
Удобный дисплей
Простота настройки
Экономичность использования.

Данную серию по праву можно считать одной из лучших, а с учетом того, что цена на неё весьма доступна, то это оптимальный выбор среди бюджетных решений.

Устройство и предназначение

Продукция от Immergas всегда была ориентирована своей ценовой политикой на любого обывателя. Из обширного ассортимента без труда можно подобрать как изделия эконом-класса, так и технологичные котлы по более высокой стоимости.

Конструкция состоит из таких узлов и частей, как:

газовая горелка с электророзжигом;
насос для циркуляции от компании «Грандфос»;
байпас (для защиты теплообменника от перегревания);
датчик герконовый (для измерения температуры теплоносителя);
режим «антизамерзания» (когда температура упадет до 4 градусов, произойдет автозапуск изделия, после этого в постоянном режиме будет поддерживаться его нагрев в 40 градусов);
наружный термостат.

Последние имеют самый высокий КПД в 100%. Компания производит изделия как с одним, так и с двумя контурами. Если вам необходимо просто время от времени обогревать свое жилище, для этих целей отменно подойдет одноконтурный вариант. Если же, кроме обогрева здания, вам необходимо еще и подогревать жидкость для бытовых нужд, то можно приобрести двухконтурный агрегат. Камеры сгорания в изделиях могут быть и открытого, и закрытого типа.

Некоторые элементы для котлов выпускаются лишь на предприятиях, расположенных в Италии. Это, к примеру, бойлер для накопления воды, в котором размещен теплообменник и трубопровод прибора.

Из-за своих удобных параметров и небольшого веса эти изделия запросто размещаются и на маленькой кухне. Для оборудования Immergas не придется выделять отдельную комнату для монтажа.

Каждый прибор имеет теплообменник либо с естественным, либо с принудительным типом циркуляции. Если вы иногда покидаете жилище, то лучше остановить свой выбор на конструкции с циркуляцией принудительного типа, потому как подобного рода система сможет без особых проблем осуществлять работу автономно.

К ним можно подключать систему управления при помощи пульта. Так использовать агрегаты будет намного проще. Качественные технические характеристики любого изделия позволят вам без труда подобрать именно ту модель котла, которая наиболее идеально впишется в вашу систему отопления.

Настенные изделия Immergas не подключаются к дымоходу. К ним подсоединяется коаксиальная труба, чтобы она вывела все продукты горения через специальное настенное отверстие.

Выбирая газовый прибор Immergas, обязательно уточните способы подогрева воды, так как они могут осуществляться:

по обычной схеме с двумя контурами, но без использования бойлера;
по схеме с бойлером;
по схеме с нагревателем воды внешнего типа.

В некоторых образцах, что работают по обычной схеме, применяется система Aqua Celeris. Она гарантирует быструю подачу подогретой воды при такой необходимости.

Газовые агрегаты от Immergas имеют обвязку. В них присутствуют насосы для циркуляции воды, клапаны предохранения и расширительные бачки. Некоторые изделия имеют специальные баки для длительной сохранности подогретой воды. В определенных моделях есть целая система регулирования скорости вращения при помощи частотной модуляции, чтобы снизить расход топлива на эксплуатацию системы домашнего отопления.

В изделиях Immergas можно встретить:

погодозависимую автоматику (она будет управлять микроклиматом жилища в зависимости от уличной погоды);
независимого типа контуры (в изделиях, что будут иметь довольно высокую мощность);
автоматику под названием Superior (она сделает управление котлами более легким);
увеличенные по объему теплообменники (они не допускают засорения);
системы ДУ.

Ремонт и эксплуатация

Во многих модификациях котлов есть ЖК экран, на нем всегда отображаются коды ошибок, если они случились. Коды можно быстро расшифровать, всего лишь просмотрев инструкцию, приложенную к определенному газовому агрегату.

Код неисправности 16, которая означает, что не включается вентилятор, обозначает, что оборвана цепь. Для ремонта своими руками необходимо произвести диагностику вентилятора, последующий ремонт цепи, обычную подтяжку контактов, и тогда все возникшие проблемы с котлом будут решены.

Для этого нужно нажать клавишу Reset. Такое происходит после долгого простоя оборудования. Осталось лишь спустить лишний воздух из системы и запустить повторный розжиг.

Если вам нужно переключить на летний режим свой котел, то нажмите на клавишу с изображением зонтика и установите для себя наиболее комфортную температуру. Если внезапно стало прохладно и есть нужда в отоплении, то просто включите зимний режим – значок со снеговиком. И также подберите нужную температуру теплоносителя.

Видео-обзор газового котла Immergas, смотрите в следующем видеоролике.

Выводы и полезное видео по теме

Из первого видеоматериала можно узнать о том, как устранить ошибку с номером 02:

В следующем видеоролике рассказывается, как устранить ошибку 01:

Котлы Immergas относятся к высокотехнологичному и эффективному газовому оборудованию. Кроме того, они безопасны в эксплуатации, о чем свидетельствует способность диагностировать неполадки в работе и сигнализировать о них пользователя путем выведения на экран соответствующего кода. Это помогает избежать опасности, а также оперативно устранить поломку.
