Прицепы своими руками. более 20 вариантов

Размеры

Разумный минимум размера необходимого для наших целей прицепа — 2300х1600 мм. Такие габариты позволят соорудить внутри достаточно комфортное спальное место для двух человек и оставить немного места для столика под умывальник и/или газовую плиту.

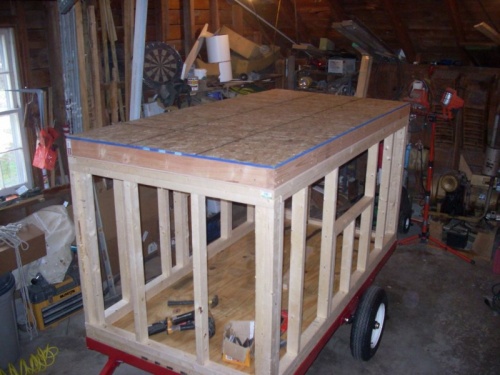

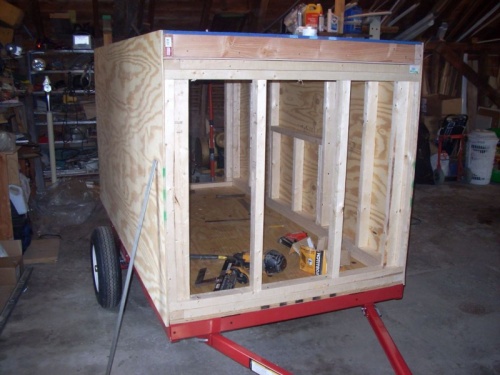

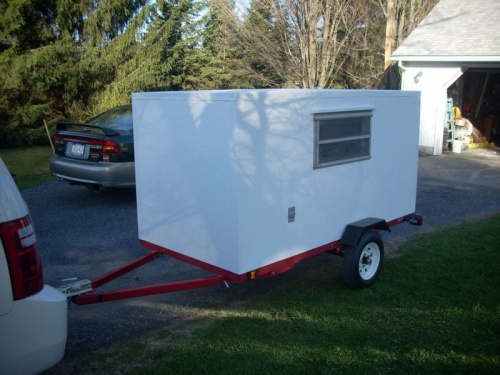

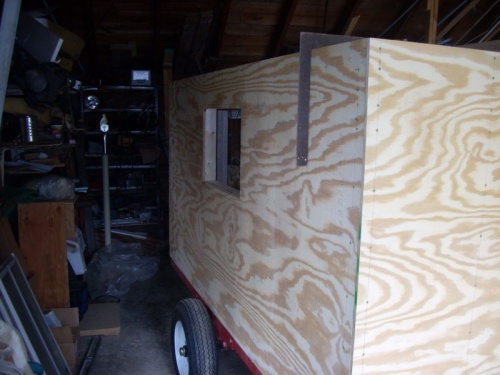

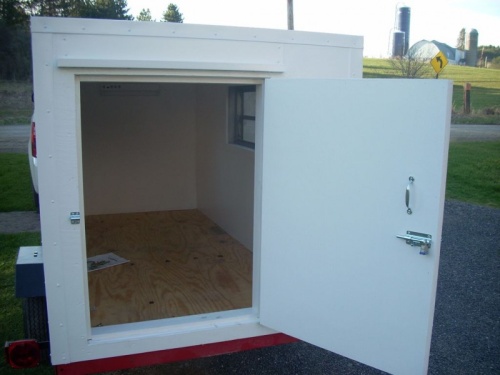

Двухосный прицеп-дача обеспечит куда больше комфорта; однако и цена такого прицепа будет вдвое — втрое больше. Его габариты (до 4,5 метров длины) позволяют построить полноценный дачный дом с умывальником, кухней и туалетной комнатой.

Разумный минимум высоты сооружения в общем случае составляет 2 метра. Высота может быть скорректирована в зависимости от габаритов владельцев: понятно, что человеку очень высокого роста не захочется постоянно цеплять потолок макушкой.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

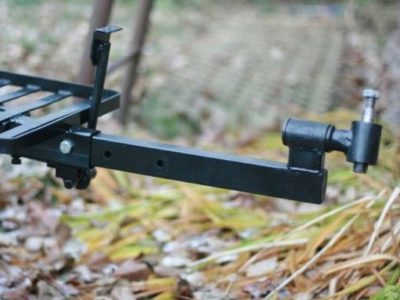

Сцепка прицепа для мотоблока своими руками

По сути через сцепку прицеп соединяется с прицепным устройством мотоблока. Мы попытаемся объяснить как сделать сцепку, которая подходила бы к стандартному «уху» мотоблока, но вы должны знать, что разные производители мотоблоков делают разные сцепные устройства на своих мотоблоках, поэтом придется подумать, как соединить ваш прицеп именно с вашим агрегатом.

Верхняя сторона сцепки — это ось в двух подшипниках, вокруг которой двигается оборотный узел. Пыльники закрывают подшипники, а пространство между ними заполняет смазка.

Консоль подсоединена к водилу, которое, в свою очередь, крепится к раме прицепа с помощью трубчатого корпуса продольного шарнира. Соединение водила с шарниром обеспечивается упорным кольцом и болтом М8. Такое крепление позволяет эффективно двигаться по любой дороге. Колеса при движении не зависят от колес мотоблока.

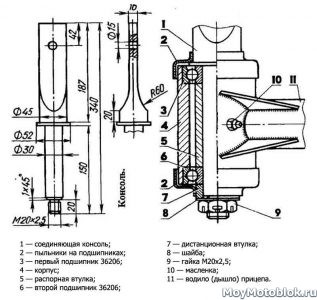

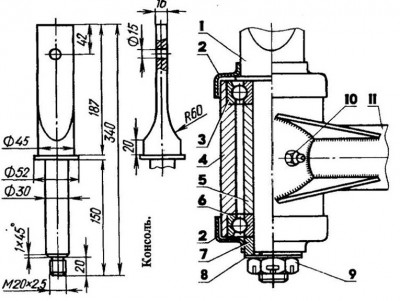

Предоставляем вам чертеж консоли и водила:

1 — соединяющая консоль;
2 — пыльники на подшипниках;
3 — первый подшипник 36206;
4 — корпус;
5 — распорная втулка;
6 — второй подшипник 36206;
7 — дистанционная втулка;
8 — шайба;
9 — гайка М20х2,5;
10 — масленка;
11 — водило (дышло) прицепа.

Сцепку несложно сделать. Просто нужно взять трубу размерами 60х30 мм и прицепить её одним концом к лонжеронам, а вторым (концами лучей — с цепному механизму), то есть консоли. Так вы сможете сделать двухлучевое водило.

С чего начать

Для начала, в вашем автомобиле должен быть фаркоп, его купить можно здесь: vseafarkopy – магазине фаркопов в Москве. В основу прицепа ложится рама. Именно от ее прочности и жесткости определяется период эксплуатации прицепа, а также его возможность транспортировать грузы различных типов. Чтобы добиться повышенной прочности рамы, следует использовать метод сварки при соединении отдельных элементов.

Размеры рамы рассчитывают по наружной стороне каркаса. Вымеряя ширину, следует измерить расстояние от внутренних боковых стенок, после чего добавить к ним две толщины стенки. Если же основание будет между колесами, то тут необходимо также добавить две длины от колеса до борта.

Далее делаем нашу первую примерку опоры

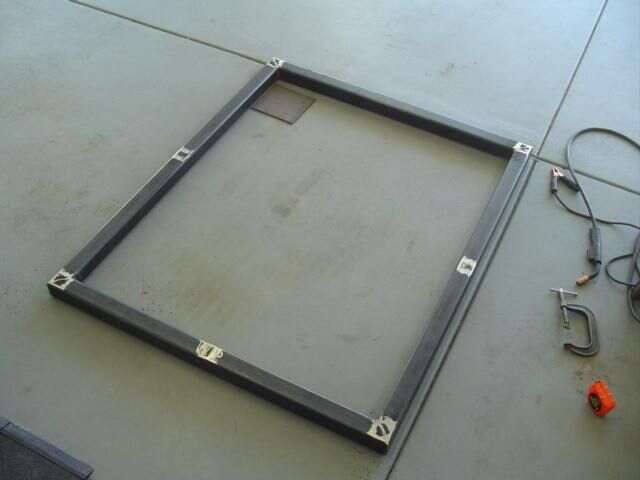

Металлический профиль (идеально подойдут трубы с сечением 40*40) раскладываем на ровную поверхность, важно, чтобы элементы находились перпендикулярно друг к другу. Далее, делая прицеп своими руками, скрепляем комплектующие с помощью временных зажимов

После этого берем рулетку и проверяем, какие параметры у нас получились.

Важно, чтобы длина рамы по двум диагоналям соответствовала друг другу. При этом допускает отклонение в пределах трех процентов от полученной величины

Если все нормально, свариваем конструкцию.

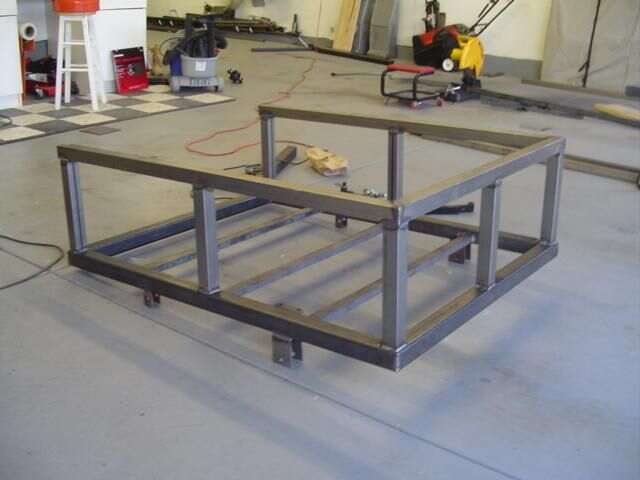

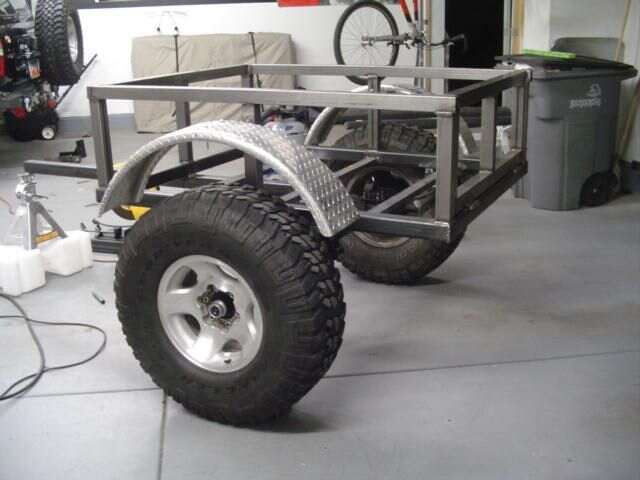

Для бортового каркаса также подойдут трубы и швеллеры. Правда, тут требования к материалам не такие строгие, как в случае с рамой.

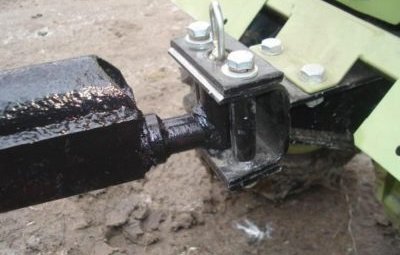

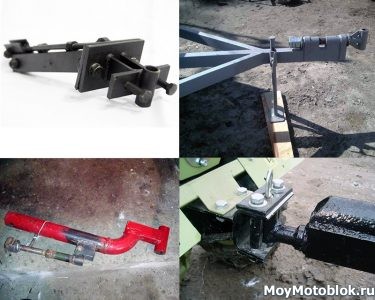

Сцепка прицепа для мотоблока своими руками

Сцепка – это такой механизм, который позволяет крепить на мотоблоки навесное оборудование. В сущности, сцепка мотоблока, может прикреплять окучники, плоскорезы, плуги, картофелекопалки, прицепы и двойную сцепку.

Именно такая жесткая сцепка это есть одна из востребованных и довольно таки популярных навесных оборудований, которую чаще всего устанавливают владельцы частных владений.

Сцепка прицепа для мотоблока своими руками это очень важный составляющий узел, который обеспечивает надежность соединений мотоблока с прицепными оборудованиями. Виды соединения сцепки бывают разные. А разница это в том, что конкретно вы хотите прицепить к мотоблоку, в нашем случае это прицеп, вот для него нам очень подойдет П-образный узел сцепки к мотоблоку. Сцепка прицепа для мотоблока должна изготавливаться достаточно надежной, чтобы она могла выдержать постоянные нагрузки. Поэтому рекомендуем изготовление ее только из прочной марки металла. В основе сцепки лежит крепление П-образной формы. Чтобы изготовить его нам подойдет швеллер.

Это крепление необходимо установить в задней части мотоблока под рулем. В креплении мотоблочной сцепки нужно высверлить отверстия подходящего диаметра, для того чтобы закрепить в нем кронштейн и крепежный штырь. Штырь берем из высококачественной и высокопрочной стали. Он нам послужит для соединения дополнительных приспособлений к мотоблоку.

Расположение кронштейна должно быть своим длинным концом вниз, нужно это для того, чтобы оборудование, которое мы подсоединяем к мотоблоку выполняло все необходимые функции и конец кронштейна не прикасался и не согнулся.

Этот вид соединения сцепки для мотоблока является стандартным. Перед тем как приступить к работе, стоит очень тщательно проверить все резьбовые соединения – они должны быть до упора затянуты. Эта несложная процедура, помогает нам предупреждать поломку сцепки, ведь из-за разболтанного или разъединенного соединения может случиться поломка.

После проверки всех соединений можно смело приступать к работе. Во-первых, стоит помнить, что настраивание навесного оборудования в нашем случае это прицеп еще зависит от самого мотоблока и его технических возможностей. После настройки оборудования нужно провести пробные работы – очень тщательно проследить за его работой в диапазоне 3-5 метров ходы, и при необходимости провести дополнительные корректировки.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
Его дорожный просвет не может быть меньше клиренса буксирующего авто.
Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
У прицепа должны быть места для установки домкрата.
Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
Его окраску и внешний вид регламентирует ГОСТ 7593-80.
Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

Тягово-сцепное устройство – 1 шт.
Ось задней ступицы от переднеприводного автомобиля – 2 шт.
Задняя ступица от того же авто, что и ось – 2 шт.
Рессоры от любой машины – 2 шт.
Серьга заднего конца рессоры –2 шт.
Стремянки с подкладками – 2 комплекта.
Амортизаторы – 2 шт.
Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
2 отрезка П-образного швеллера №5 для изготовления балки моста.
Шарнирная петля – 4 шт.
Устройство фиксации борта – 4 шт.
Задние фонари – 2 шт.
Многожильные изолированные провода.
Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
Листовая сталь толщиной 0,8 мм.
Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

https://youtube.com/watch?v=-CFMQ2tLPfI

Как зарегистрировать самодельный прицеп к легковому автомобилю?

Для регистрации в МРЭО необходим технический паспорт и номер изделия.

Разумеется, ни первого, ни второго у самодельного прицепа быть не может.

Следовательно, для того чтобы зарегистрировать самодельный прицеп на него необходимо сделать документы, которые подтверждают что данное изделие соответствует ГОСТ стандартами и является безопасным для использования на дорогах общего пользования.

Для того чтоб получить документ о безопасности самодельного прицепа, нужно обратиться в аккредитованную испытательную лабораторию. Сотрудники лаборатории после проведения ряда испытаний выдадут (если испытания пройдут успешно) свидетельство о возможности безопасно использовать прицеп на дорогах общего пользования. С этим документом можно отправляться в МРЭО и на законных основания поставить прицеп на учёт.

Также не забываем что придётся обратиться в контору, которая занимается набивкой номеров на транспортные средства и только после того, как на раме прицепе будет набит номер можно начинать процесс постановки его на учёт.

Постановка прицепа на учёт

Для того чтоб произвести постановку на учёт самодельного прицепа потребуются следующие документы:

Заявление начальнику МРЭО на регистрацию прицепа.
Удостоверение личности.
Техпаспорт транспортного средства.
Свидетельство лаборатории разрешающие использование прицепа на дорогах общего пользования (для самодельных прицепов).
Документы, подтверждающие право собственности на регистрируемый прицеп (доверенность справка счёт).
Квитанции, свидетельствующие об уплате госпошлины и за услуги МРЭО.
Регистрируемый прицеп или акт технического осмотра.
Страховой полис ОСАГО.

Процесс оформления прицепа состоит из следующих этапов:

Написание заявления. Придя в МРЕО, необходимо написать заявление на имя начальника о постановке прицепа на учёт. Как правило, образец написания выдаётся вместе с бланком заявления.
Оплата услуг и госпошлины. После написания заявления человеку выдают расчётный счёт, куда необходимо совершить оплату госпошлины, услуг МРЕО и за материалы (техпаспорт, номера).
Сдача документов. После того как будет произведена оплата госпошлины и услуг квитанции вместе с необходимыми документами и заявлением сдаётся в регистрационное окошко. После можно отправляться на площадку и ожидать инспектора, который будет производить осмотр прицепа (в случае если отсутствует акт осмотра).

Следует помнить, что если прицеп был приобретён новым, то на его регистрацию отводится 10 суток с момента покупки. В случае если прицеп не будет поставлен на учёт в указанный срок, владельцу придётся заплатить штраф.

ОСАГО на прицеп

Как не странно, но на прицеп также необходимо приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, оформлять страховой полис обязаны не все. Частные владельцы прицепов для легковых автомобилей, использовавшие их в личных целях, имеют право не приобретать страховой полис.

Что касается перечня прицепов, на которые приобретение страхового полиса является обязательным, то к нему относятся следующие транспортные средства:

Прицепы для легковых автомобилей юридических лиц.
Прицепы для грузовых автомобилей и тягачей.
Прицепы для автобусов.
Прицепы для мотоциклов и мотороллеров.

Для того, чтобы оформить страховой полис ОСАГО, прицеп в обязательном порядке должен пройти техосмотр. В противном случае в оформлении полиса будет отказано.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

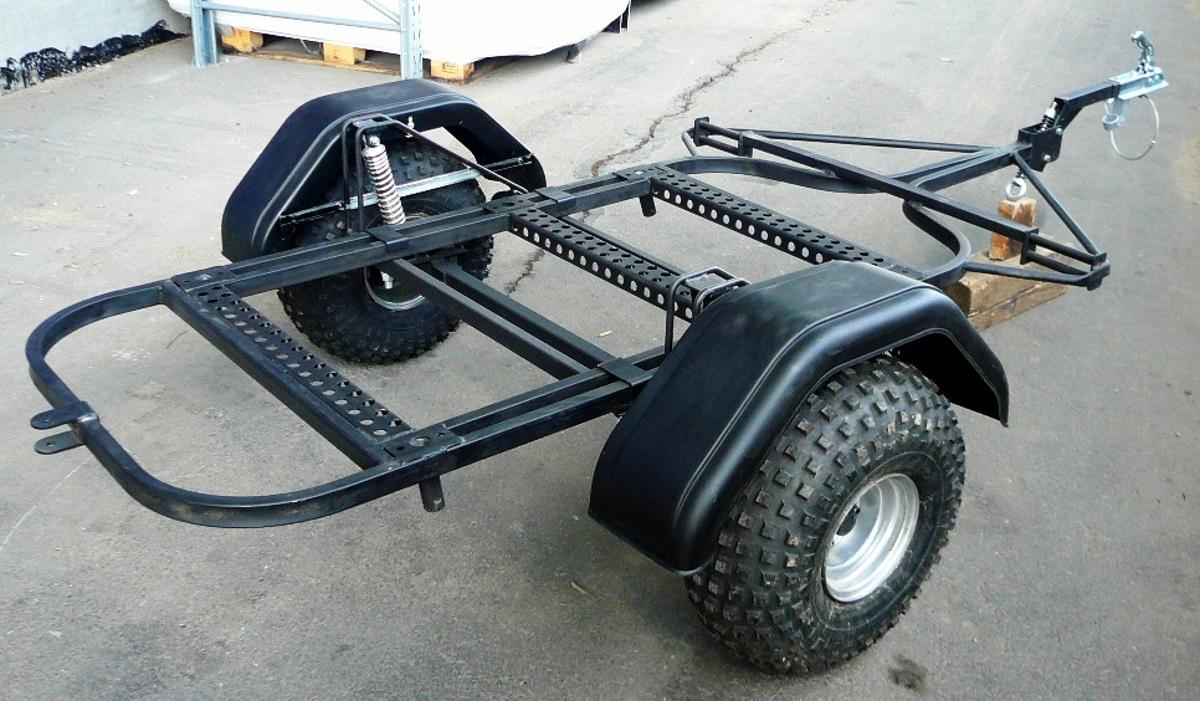

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

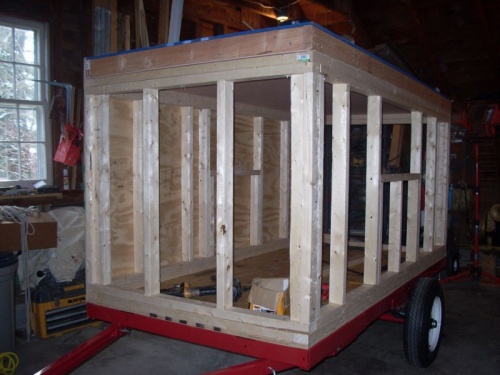

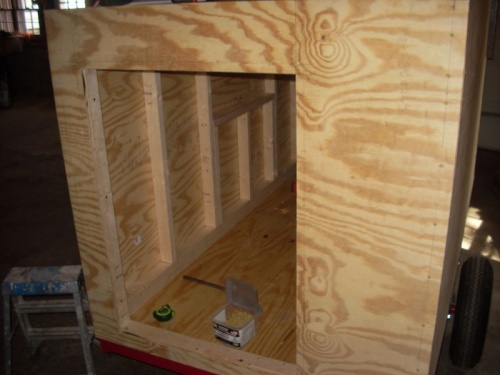

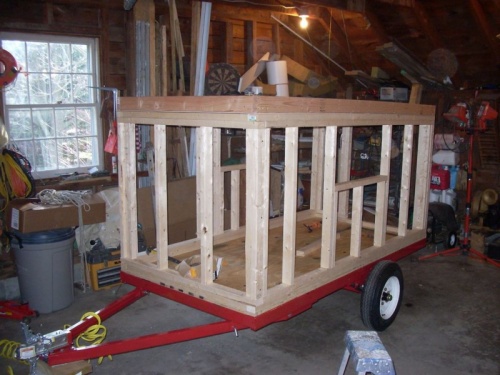

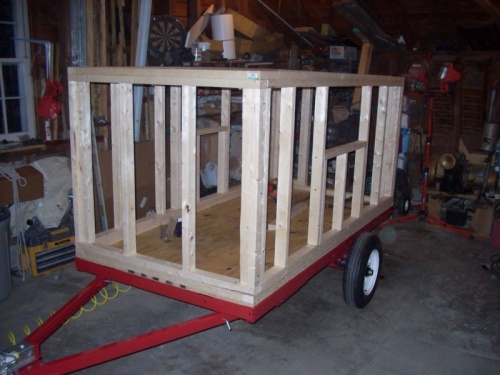

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

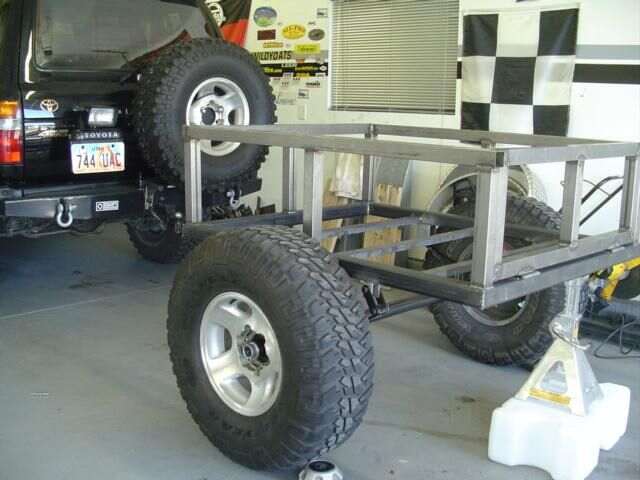

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

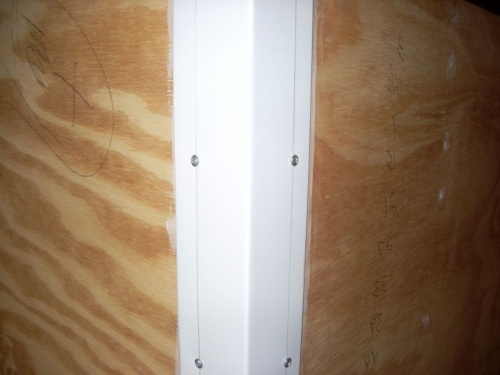

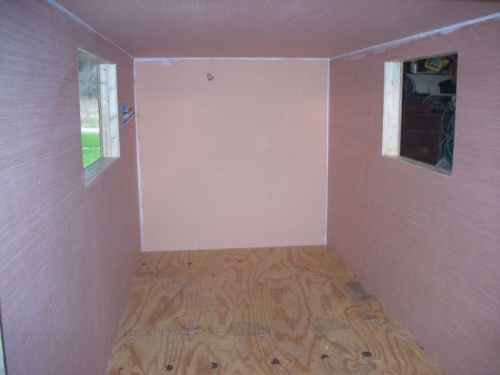

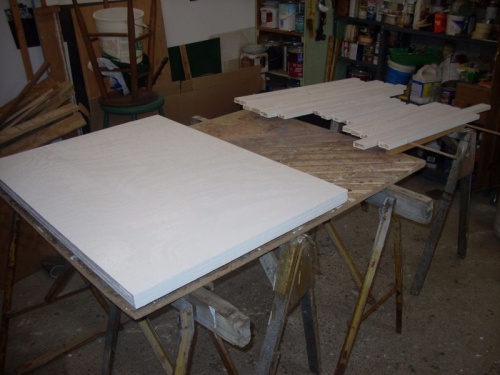

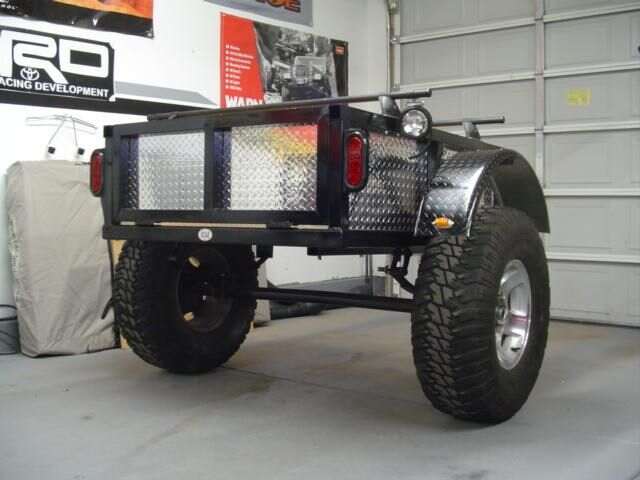

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

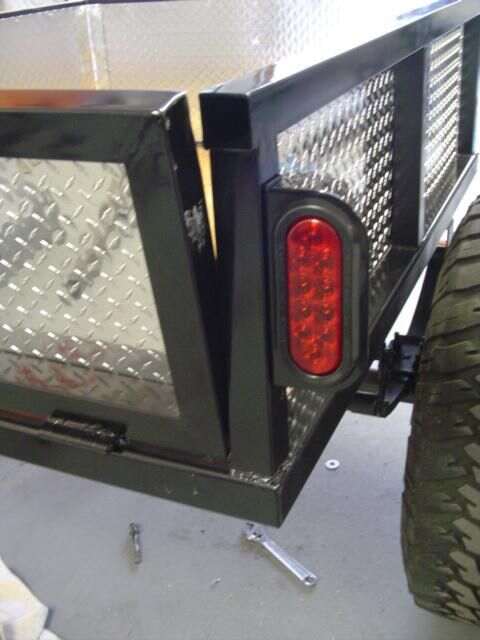

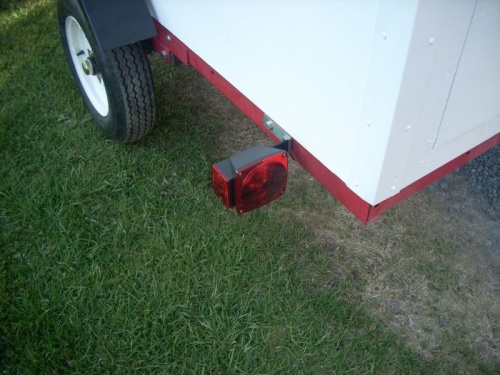

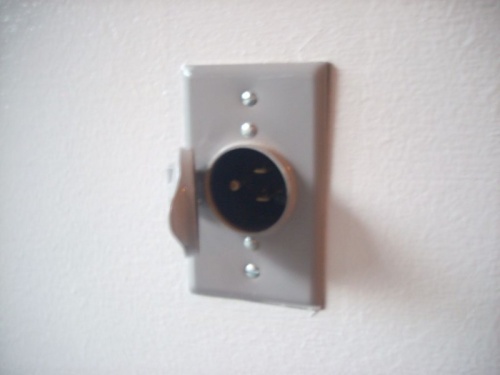

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

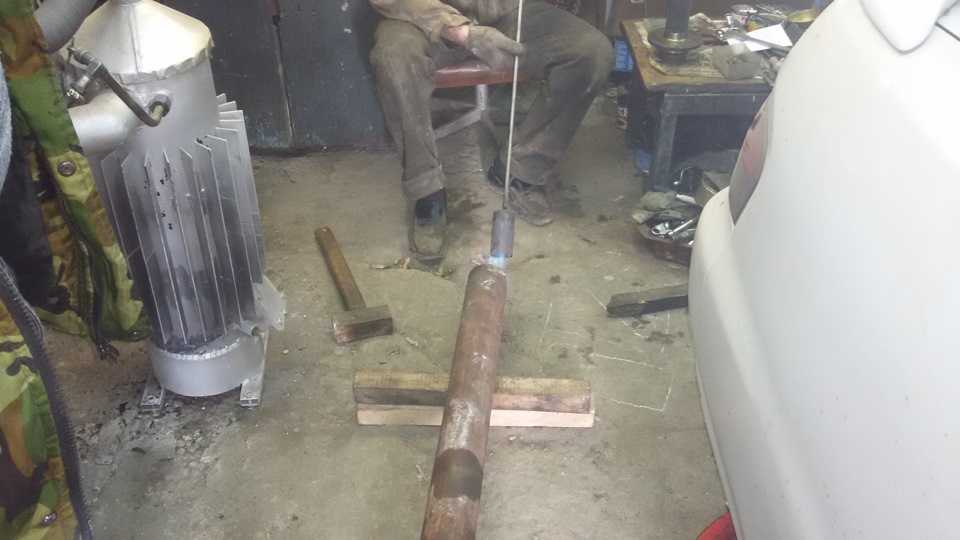

Как собрать ось для легкового прицепа своими руками

Если вы добрались до этапа изготовления оси, то можно предположить, что рама и колёса у вас уже имеются. Рассмотрим, как сделать из этого набора полноценную ось для автоприцепа. Примерный алгоритм действий:

выбираем балку

Круглую или с квадратным сечением – не столь важно. Главное, чтобы она была требуемых размеров и выполнена из качественного металла – в противном случае долго она не проходит;
второй шаг – соединение ступичной оси, на которой монтируется ступица, с нашей балкой или трубой

Желательно, чтобы ступичная труба на несколько миллиметров входила внутрь основной – такая конструкция будет крепче. С этой точки зрения труба круглого сечения будет предпочтительнее. Способ их соединения – сварка или крепёж болтами. Сварка надёжнее, но в случае возникновения проблем демонтировать ступичную ось уже вряд ли удастся;
если автоприцеп – одноосный, то существует правило, согласно которому она устанавливается на расстоянии от заднего борта, составляющем 40% от длины прицепа;
замеры места для размещения оси следует производить с максимально возможной точностью;
чтобы облегчить монтаж, переверните прицеп днищем вверх, убедитесь, что вам не будут мешать в работе свисающие шпиндели;
на месте установки оси тщательно зачистите поверхность рамы от загрязнений, измерьте и поделите пополам расстояние между втулками, все контрольные точки пометьте маркером;
ось соединяется с рамой посредством точечной сварки, которая наносится по всей длине контактирующих поверхностей.

На этом можно считать процесс завершённым – вам останется только смонтировать колёса и борта. Что касается типа подвески, то здесь как мы уже отмечали, можно использовать оба варианта, рессорную или торсионную. Впрочем, многие умельцы ставят на самодельный прицеп подвеску пружинно-амортизационного типа, чтобы обеспечить автоприцепу более мягкий ход. Нужно ли это излишество прицепу, который будет перевозить исключительно грузы – решать вам, учтите только, что такая конструкция гораздо сложнее в монтаже и потребует больших усилий по уходу.

Ось в сборке готова

Обычно двух вышеперечисленных разновидностей подвески вполне достаточно для обеспечения достаточных ходовых качеств автомобильного прицепа.

Если заморочиться с изготовлением грузового придатка к автомобилю не хочется или не получается, можно приобрести готовый заводской прицеп (можно посоветовать изделия «Крепыш», «Спутник», МЗСА, «Кремень» и др.).

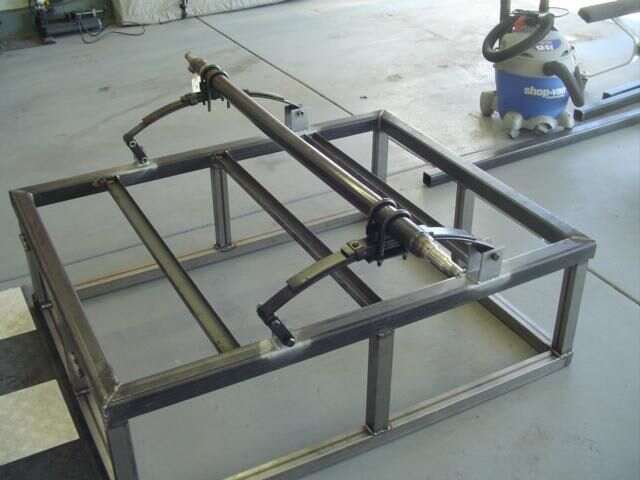

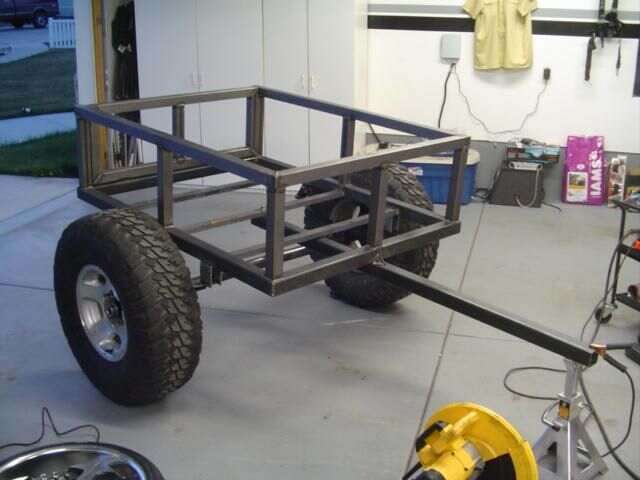

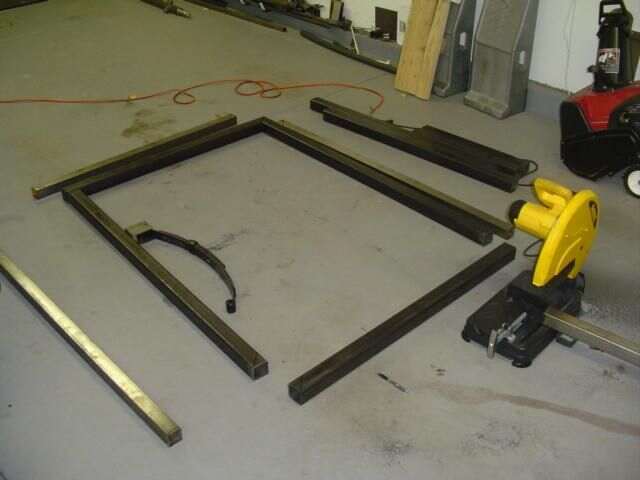

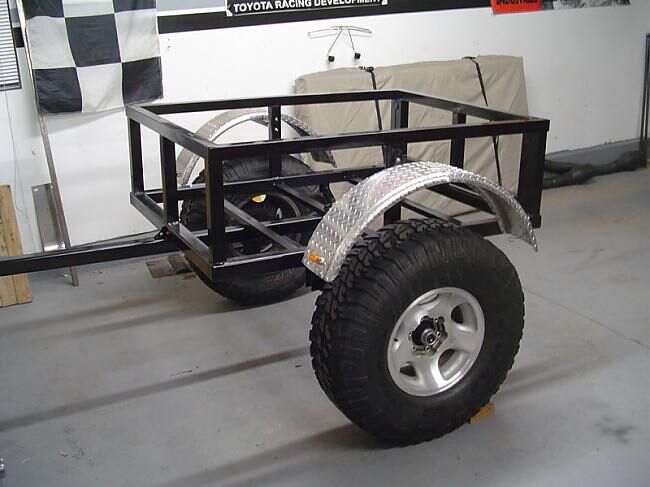

Сварка рамы

Разложите лонжероны, траверсы и поперечины на ровной поверхности.
Сварите их, придерживаясь размеров.
Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
Сварите дышло и прикрепите к нему ТСУ.

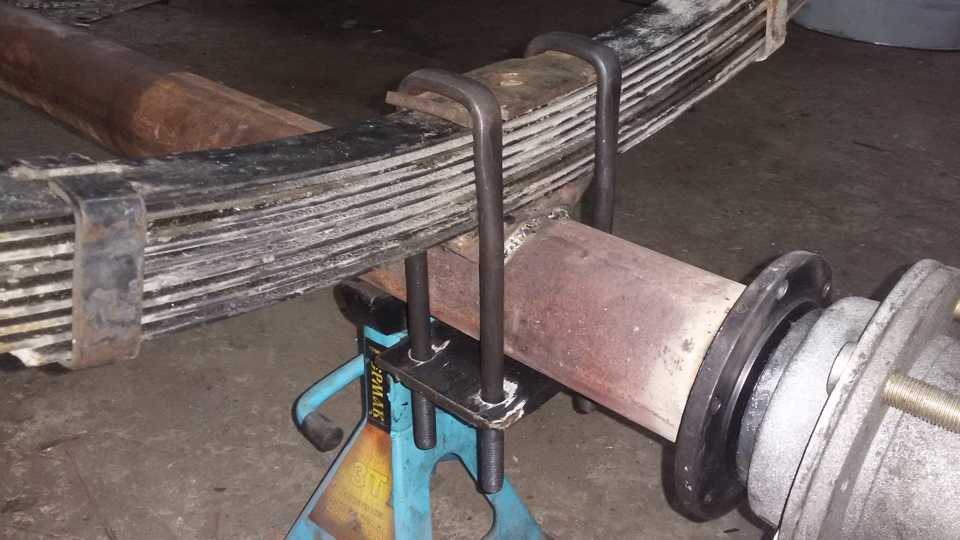

Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
Установите на оси ступицы, а на них колеса.
Поставьте прицеп на колеса.
Зафиксируйте ТСУ на шаре фаркопа авто.
Подкатите прицеп к дышлу.
Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

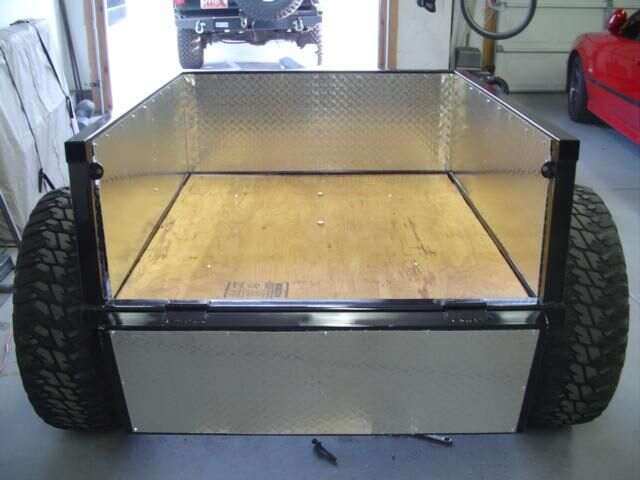

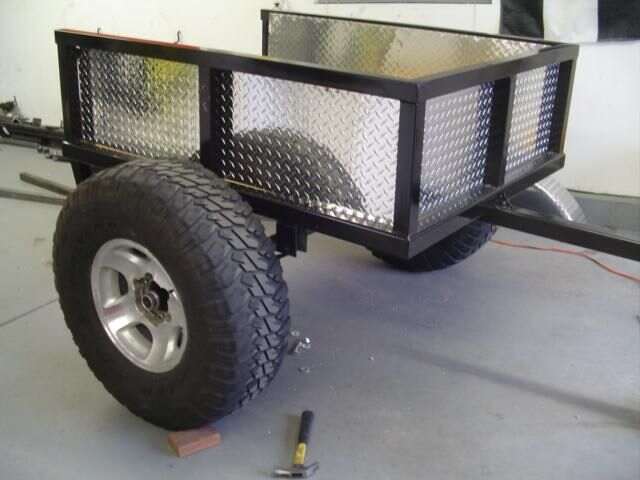

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

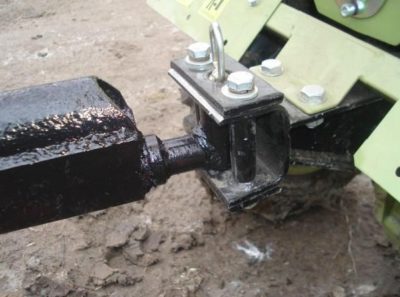

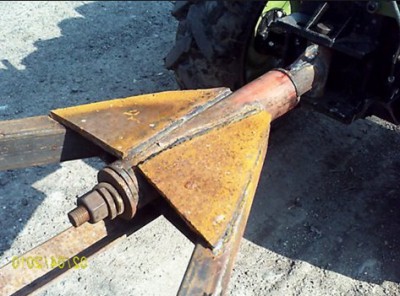

Крепление прицепа к мотоблоку

Дышло прицепа, как и раму, изготавливают из труб 60×60 или 60×30 мм. Это двулучевая конструкция с соединением в сцепном устройстве. Сцепное устройство устанавливается в месте схождения балок дышла. Задние концы труб привариваются с нахлестом и усилением к лонжеронам прицепа.

Сочленение прицепа со сцепкой мотоблока должно обеспечивать легкость поворота движителя при передвижении и одновременно надежность соединения с прицепом.

В простом варианте в роли сцепки к штатному прицепному устройству может быть использована серьга из металлического прута или арматуры диаметром не менее 20 мм. Как вариант, используется стандартное сцепное устройство для автомобильных прицепов и фаркопом.

Для надежного сочленения и удобства управления мотоблоком в месте соединения балок дышла вваривается труба диаметром 40 мм, длиной 100 мм. Внутри трубы на двух подшипниках устанавливается ось прицепного устройства. Со стороны прицепа труба глушится шайбой для фиксации оси прицепного устройства, диаметр отверстия шайбы соответствует диаметру оси прицепного устройства.

Ось прицепного устройства прицепа с одной стороны имеет резьбу для фиксации гайкой со шпилькой, а с другой приваренную сцепку для присоединения к мотоблоку.

Сцепка на конце оси, обращенной к мотоблоку, выполняется из квадратной трубы 60×60 мм длиной 80 мм. Сквозное отверстие в трубе, просверленное через две противоположные стороны, должно соответствовать диаметру фиксирующего пальца сцепки мотоблока и надежно входить внутрь прицепного устройства. Внутри квадратная труба усиливается дополнительными пластинами металла. Края трубы закругляются так, чтобы не создавать дополнительных трудностей при повороте.

Со стороны прицепа ось прицепного устройства фиксируется с помощью гайки и фиксирующей шпильки.

В итоге при соединении прицепного устройства прицепа в проушину сцепки мотоблока и фиксации сцепки пальцем мотоблок и прицеп должны надежно соединяться, при движении обеспечивать устойчивость и легкость управления.

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Ось прицепа

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

блочная;
ромашка.

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Привариваем струпицы к трубе

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

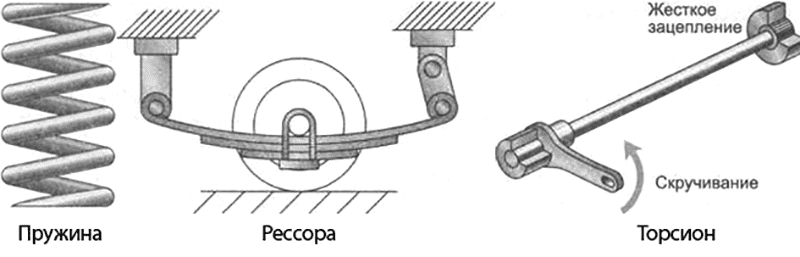

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионный и рессорный прицепы – сравнение

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

долговечностью;
простотой эксплуатации;
отсутствием необходимости применения амортизаторов;
компактностью размеров и небольшой массой;
уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

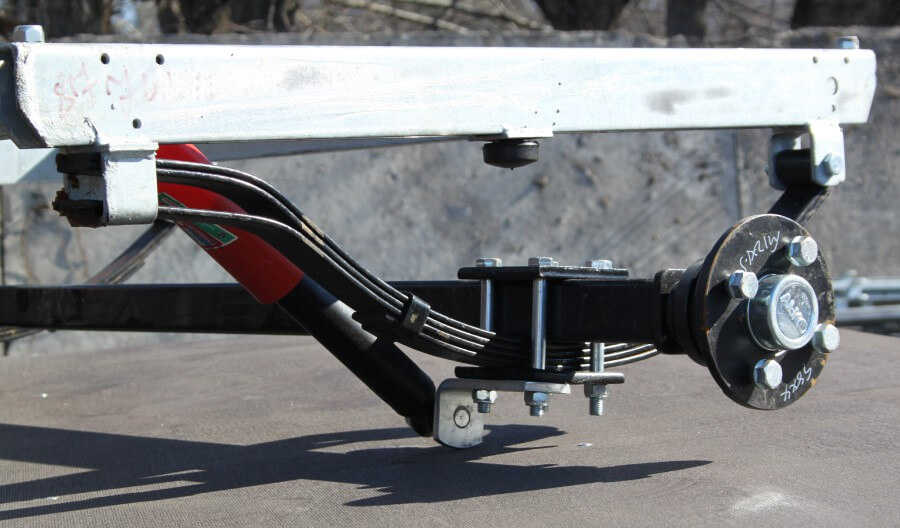

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Как сделать самодельный прицеп? Автодом на колесах.

“Я люблю автокемпинг и использую почти все свое свободное время для изготовления прибамбасов для кемпинга. Мне нравятся все виды автокемпинга, но больше всего я люблю путешествовать по горам!

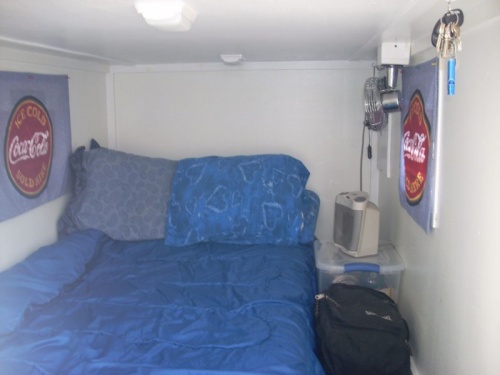

Прекрасно проводить время на природе, но чем старше я становлюсь – тем больше мне хочется чтобы мои путешествия были более комфортными и удобными. Несколько лет назад я понял, что мне необходим небольшой автодом в котором будут все необходимые вещи для путешествий и место для отдыха на хорошей кровати!

По моему желанию будущий автодом должен быть не крупнее моего автомобиля, чтобы мог вполне спокойно проходить там, где сможет проехать сам автомобиль.

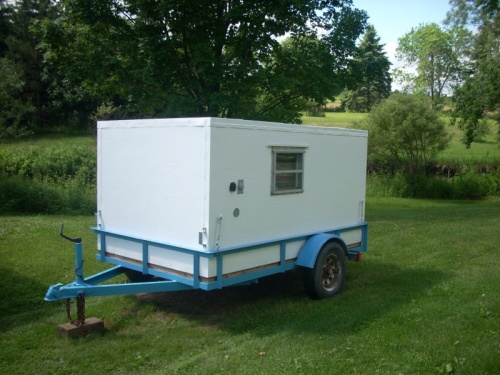

Построенный автодом оказался очень удобным в автопутешествиях. Многие мои друзья говорили, что они хотели бы построить подобный для своих автопутешествий. Вот для них я здесь и выкладываю технологию постройки автодома – для любителей путешествовать и путешествовать с некоторой долей комфорта.

Всё как обычно началось с эскиза. Сам трейлер не должен быть шире и выше, чем автомобиль.

Здесь будет описана вся технология постройки автодома.

Рама для автоприцепа
Материалы для трейлера
Изготовление стен дома-автоприцепа
Устанавливаем стены
Устанавливаем крышу

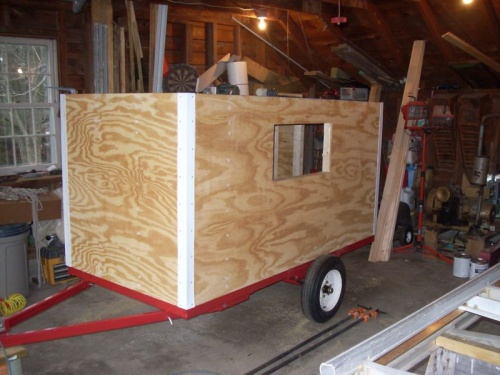

Обшиваем стены снаружи
Устанавливаем алюминиевые накладки
Внутренняя отделка
Красим прицеп

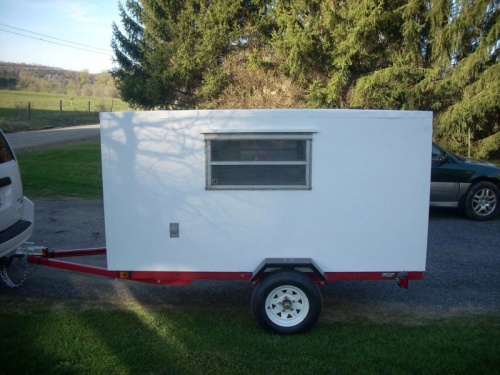

Завершение
Отношение с ГИБДД

Рама для автоприцепа.

Этот автодом был построен на базе рамы грузового прицепа размерами 1,2*2,4 м.

*** Для сведения. Автотрейлер в России надо будет делать на приобретенном заводском прицепе со всеми документами к прицепу!

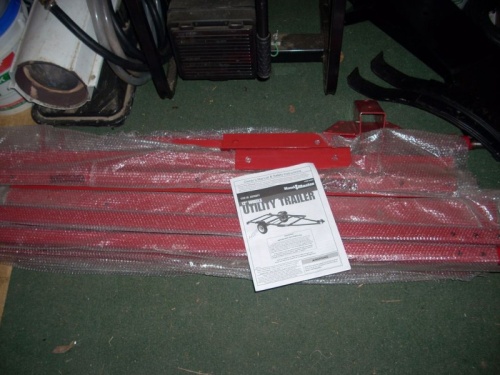

Рама была собрана «прямо из коробки». Первоначально ходовые огни и защитные крылья прицепа не устанавливались, т.к. мне просто не хотелось возиться с ними. Моя цель была смонтировать раму – основу будущего автодома.

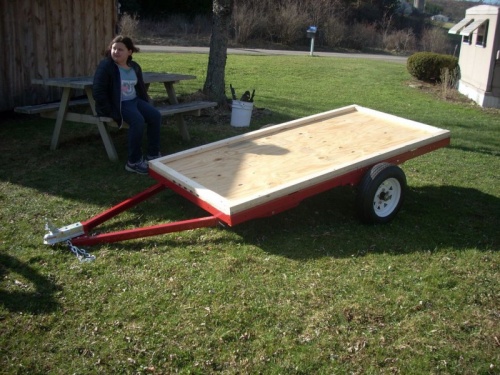

Чтобы трейлер получился прочным – уложим толстую фанеру на раму и обошьем брусом вокруг внешнего края пола. Просверлим отверстия в брусках, фанере и раме, после чего закрепим их вместе болтами. Это укрепит раму и даст хорошую опорную точку для размещения стен на раме.

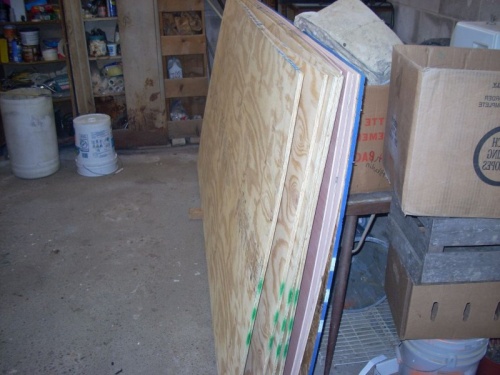

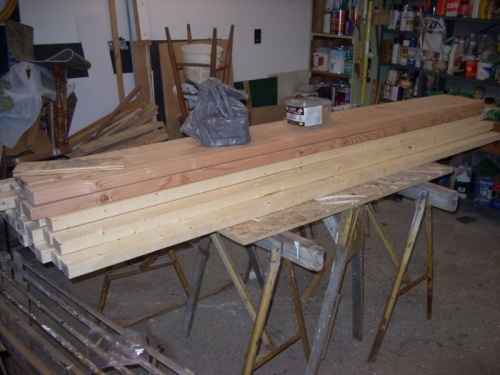

Материалы для трейлера

Прицеп – дача изготовлен из бруса, обшит фанерой по внешней стороне и ДВП по внутренней.

Крыша выполнена из стропил и также обшита снаружи фанерой и ДВП изнутри

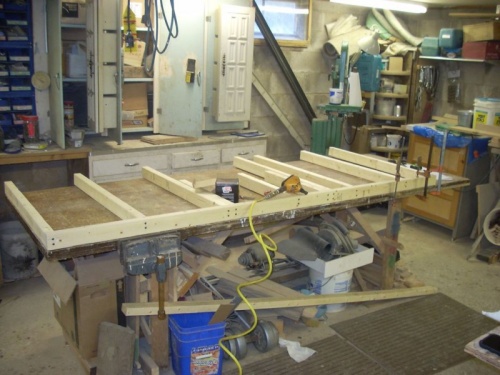

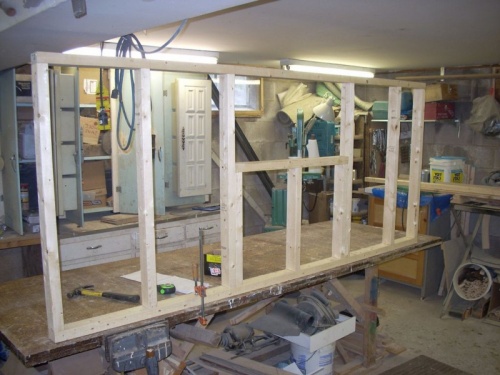

При изготовлении каркаса стен не забываем, что у нас должны быть окна и дверь.

Устанавливаем стены

Прикрепляем изготовленный каркас стен к брусьям пола, которые ранее были прикреплены к раме. Внешнюю облицовку крепим к стропильной системе. Благодаря чему “колодец” будут очень прочным

Особое внимание обратите внимание на верхнюю пластину, которая идёт вокруг стен, связывая их вместе

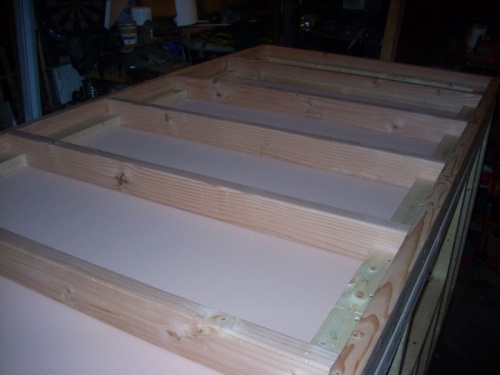

Устанавливаем крышу

Перед установкой крыши разложим ДВП на верхних частях стен.

Установим стропила. Затем прибиваем их к стенам трейлера и поверх их фанерные листы.

Обшивку крепим на саморезы.

Чтобы вырезать окна и дверь – воспользуемся электролобзиком.

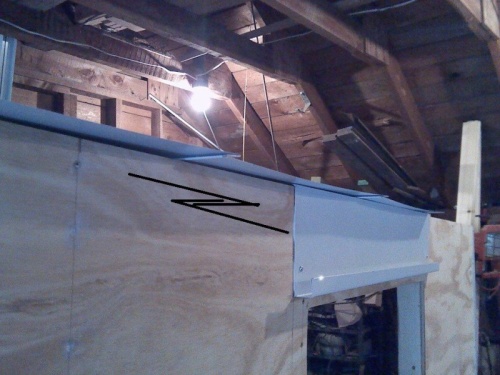

Устанавливаем алюминиевые накладки

Алюминиевые накладки (можно подобрать другой материал) устанавливаются для защиты углов автодома.

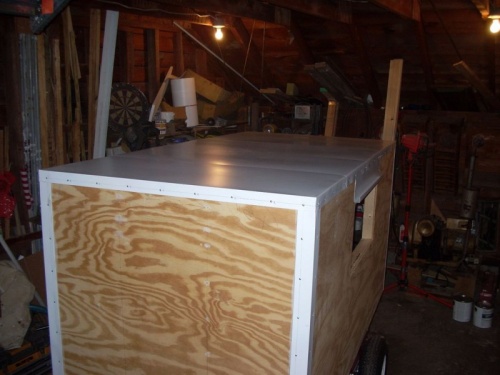

Установим алюминиевые накладки, чтобы защитить углы автоприцепа. Смонтируем желоба на окнах и двери. Закроем крышу алюминиевым листом (ну тут же опять – что у кого есть), чтобы защитить наш дом от атмосферных осадков.

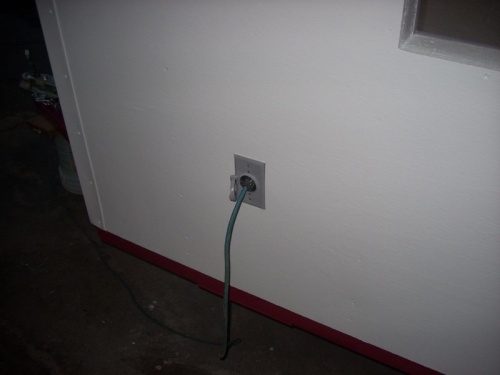

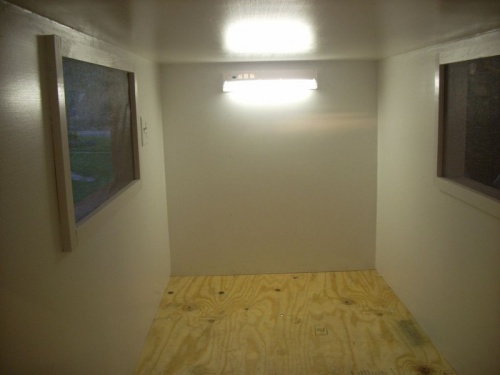

Внутри проложим проводку для внутреннего освещения и розеток, а затем зашьем все ДВП. Швы заделаем герметиком.

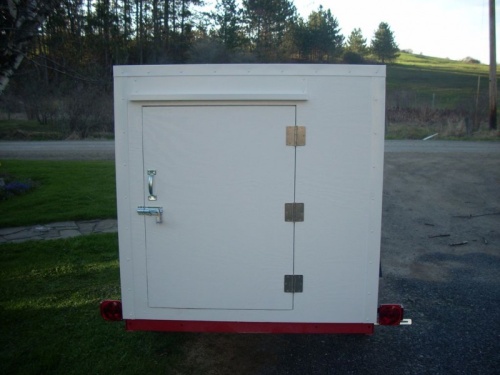

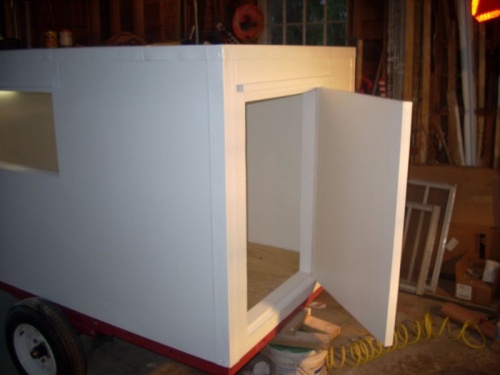

Изготовим двери.

Вырежем внутреннюю обивку для окон и дверей.

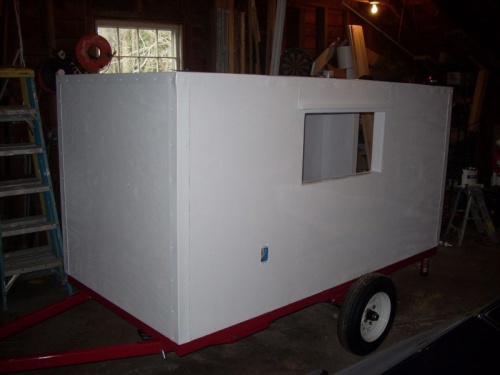

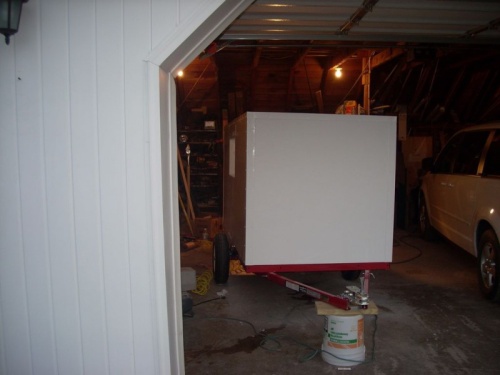

Красим прицеп-автодом

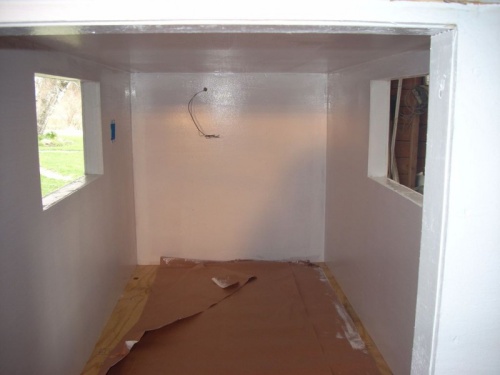

Покроем внутренние и внешние части грунтовкой.

После этого окрасим в один слой полуглянцевой фасадной краски.

Зашпатлюем все отверстия и неровности, затем нанесём ещё один слой краски.

Одного слоя грунтовки и 2 слоев краски должно хватить для того, чтобы защитить деревянные части трейлера и придать ему приличный внешний вид. Нанесём финальный слой краски.
