Правила эксплуатации литий железо фосфатных аккумуляторов lifepo4 для электровелосипедов

Постановка задачи и решение

в технической спецификациисправочнике

Номинальное напряжение 3,2 В
Максимально допустимое напряжение 3,65 В
Номинальный зарядный ток при полной разрядке 400 мА

bqStudioинтерфейсную плату EV2300

Настройка микросхемы BQ40Z50-R1

bqStudioПрограмматор EV2300Интерфейс программы Battery Management Studio (bqStudio)1. Выбор сходного профиля по химии батареек (Chemistry Programming)Интерфейс окна bqStudio для выбора профиля химии2. Калибровка (Calibration)

напряжения на батарее;
напряжения на 1-й ячейке;
напряжения на входе;
тока;
температуры.

3. Настройка (Settings)

включение/выключение защит (Protection);
терморезисторов (Temperature Enable/Mode);
режим определения заряда, разряда батареи (SOC Flag Config): по напряжению или по емкости;
включение балансировки (Balancing configuration);
включение/отключение одноразовых защит (Fuse);
включение/отключение самовосстанавливаемой защиты (Protection);
что должно включится автоматически после подачи питания (Manufacturing) — при этом должны быть установлены биты FET_EN=1 и GAUGE_EN=1.

4. Расширенный алгоритм заряда (Advanced Charge Algorithm)

Значение температур, при которых будут переключаться режимы заряда (Temperature Range)
Токи и напряжения заряда для заданных выше диапазонов температур (Low/Standart/High/Rec Temp Charging)
Ток предзаряда (Pre-Charging)
Ток обслуживающего заряда (Maintenance Charging) — для компенсации саморазряда
Напряжения (Voltage range), по превышению которых будут выставлены следующие флаги, они будут видны микроконтроллеру в регистре статуса заряда (Charging status):— PV – режим Pre-charge— LV – низкое напряжение— MV – среднее— HV – высокое

Data MemoryPrecharge Start VoltageCharging Voltage LowCharging Voltage MedCharging Voltage HighМеню Data Memory в программном пакете bqStudio5. Защита (Protection)

Устанавливаем регистр PCHGC-защиты по току, при котором Pre-charge будет выключаться на заданное время, если ток в это время превысит установленный порог.
Устанавливаем защиту по Under voltage и Over voltage (из описания на АКБ).
Остальные параметры оставляем по умолчанию.

6. Измерение заряда (Gas Gauging)

Design — прогнозируемые значения емкости и напряжения батареи
FD — уровни напряжения или емкости полного разряда
TD — уровни напряжения или емкости для отключения разряда
FC — уровни напряжения или емкости полного заряда
TC — уровни напряжения или емкости для отключения заряда

Полностью разрядить батарею и выждать примерно 5 часов.
Отправить команду Enable и Reset. (Data Memory/Gas Gauging/State/Update Status). В регистрах LStatus статус должен обновиться на 0x04.
Зарядить батарею до момента, пока в регистре ChargeStatus бит статуса FC (Full charge) не измениться на «1». Затем следует выждать примерно 2 часа. LStatus должен изменится на 0x05. Конечно, заряжать батарею нужно тем методом, который рекомендован производителем батареи.
Разрядить до уровня С/10 и выждать примерно 5 часов (LStatus должен изменится на 0x06).
Всё. Цикл обучения завершен.

Qmax

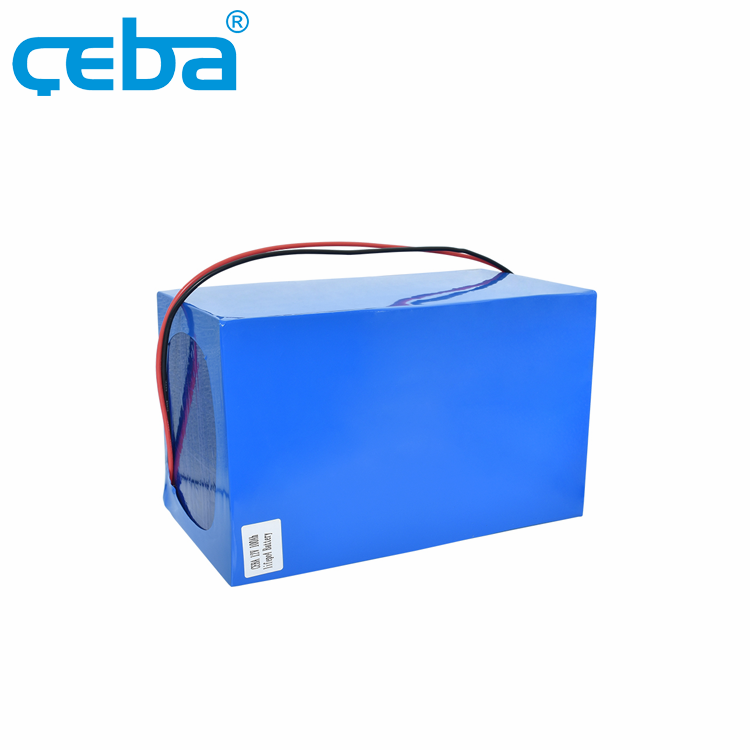

Rechargeable Deep Cycle Lithium Ion Lifepo4 12V 100Ah

Product Description

Project	Specification
standard	Test Conditions
Nominal capacity	100Ah	Discharge capacity from 0.5C to 9V after full charge
Q	12V
Full voltage	14.6V
Normal charging current	≤ 20A
Overcharge detection voltage	3.65-3.7V	Cell
Overcharge release voltage	3.50-3.55V	Cell
Over-discharge detection voltage	2.1V±0.1V	Cell
Over discharge release voltage	2.3V±0.1V	Cell
Over-discharge protection delay time	12ms(MIN.) 30ms(MAX.)
Overcurrent detection delay time	8ms(MIN.) 30ms(MAX.)
Static consumption	6uA(TYP.) 10.0uA(MAX.)
Charging mode	CC/CV
Charging current	20A	Recommended charging current0.2C~0.5C
range of working temperature	Charging temperature	0 ~ +45℃
Discharge temperature	-20 ~ +60℃
weight(Kg)	11.1
Continuous discharge current	≤20a
Over discharge protection current	≤30a	≤30ms
