Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

стационарным выключателем;
мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

радиопередатчика, расположенного внутри малогабаритного пульта;
радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

питания:
приема радиосигналов;
логики;
коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

контроллера;
пульта;
источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Наиболее частые поломки

Одной из таких неисправностей является вывод из строя контроллера. Обнаружить его несложно, достаточно лишь извлечь его из люстры, при этом подключив галогенный и светодиодный блоки прямо к сети в 220 В. Если устройство при этом работает, значит контроллер все-таки сломан.

Если же люстра все равно не функционирует, необходимо проверить исправность блоков питания светодиодных и галогенных лампочек. До того, как начать ремонтные мероприятия, необходимо удостовериться в наличии и работоспособности батареек в пульте, а также проверить подачу питания. Проверку всех компонентов схемы выполняет мультиметр. Если светодиодная люстра включается при помощи коммутационной аппаратуры, а на ПДУ не отвечает, нужно проверить его исправность. Существует два варианта решения данной проблемы:

использовать другой пульт, главное условие – его совместимость с контроллером;
изъять пульт из схемы питания и пользоваться исключительно выключателем.

крепление реле ослабевает

Существует еще одна частая поломка. В результате низкокачественной пайки и больших пусковых токов крепление реле ослабевает. Справиться с этой проблемой поможет замена реле либо применение пайки лучшего качества. Определяя исправность блока диодов, следует учесть их последовательное соединение. Таким образом, при выходе из строя одного из них остальные также перестают функционировать. Осуществляя замену светодиодов, необходимо выбирать излучатели с одинаковыми параметрами.

В случае, если не горят все лампочки, то, вероятнее всего, необходимо сменить блок трансформатора. Подсоединив его к питанию в 220 В, можно точно определить причину неисправности. Если все лампы не работают, наверняка сломан питающий элемент. Если же неисправность ламп вызвана поломкой блока трансформатора, его следует извлечь и установить аналогичный. При этом необходимо аккуратно обращаться с галогенными лампочками, так как любое прикосновение либо загрязнение ведет к их перегоранию. При неисправности люстры с пультом рекомендуется обратиться за помощью к специалистам.

Если вы решили осуществить ремонт устройства самостоятельно, то могут возникнуть вопросы при поиске запасных частей. Мелкие детали конструкции имеют небольшую стоимость и продаются, как правило, либо на радиорынках, либо в специальных сервисных магазинах. Иначе обстоит дело, если сломался блок питания. В этом случае необходимо искать такую же модель в магазинах, специализирующихся на электронике и световой технике, либо осуществить поиск на просторах Интернета.

Светодиодные люстры с ПДУ в классическом стиле, устанавливаемые под потолок, имеют довольно невысокую стоимость. Все зависит от их производителя. Люстры, изготовленные в Европе, будут иметь цену выше, чем такие же осветительные приборы, сделанные в других странах. При выборе данного вида изделия, необходимо удостовериться в наличии сертификата качества. Его отсутствие говорит о сомнительном качестве данного товара.

Люстры с ПДУ должны иметь гарантию. При покупке товара необходимо учесть отсутствие изъянов как у самой люстры, так и у ее коробки, так как ответственный производитель не экономит на качестве упаковки. Во избежание встречи с поддельной компанией стоит проверить наличие у нее контактов, чтобы в случае возникновения проблемы потребитель мог без проблем связаться с производителем.

ремонт устройства самостоятельно

Таким образом, светодиодная люстра с ПДУ представляет собой отличный вариант для любого помещения. Она крайне удобна в использовании за счет применения пульта, позволяющего регулировать освещение, не вставая с места. Чем выше возраст потребителя, тем более востребованным становится данный вид осветительных приборов. Дизайн светодиодной люстры впишется в любой интерьер благодаря многообразию своих форм, размеров, цветовых решений. Кроме того, множество вариантов подсветки способно произвести впечатление на всех людей без исключения, а также обеспечит возможность создания любой атмосферы. Еще одно значительное преимущество данного товара заключается в экономии электрической энергии, которую обеспечивает использование галогенных и светодиодных элементов. Доступные цены, высокое качество и оригинальность исполнения обуславливают актуальность светодиодных люстр с ПДУ.

https://youtube.com/watch?v=KSydbzIz-VI

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

местными точеными источниками;
электрическими приводами перемещения штор;
проектором;
дополнительными приборами.

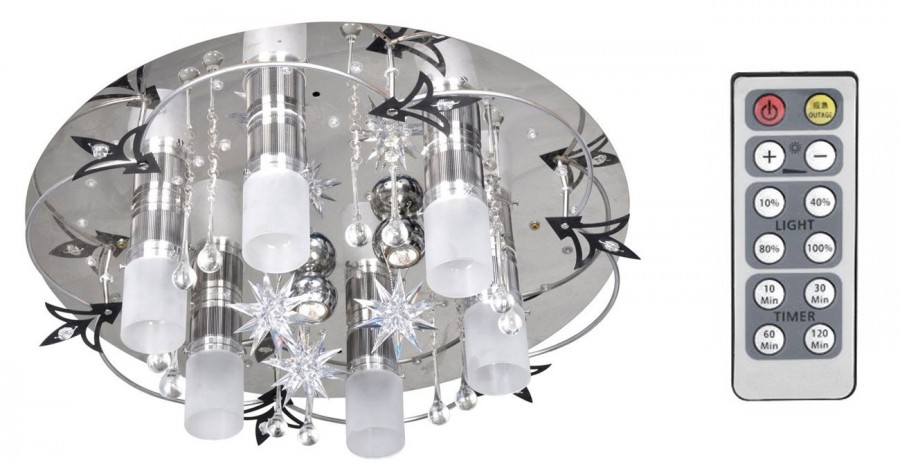

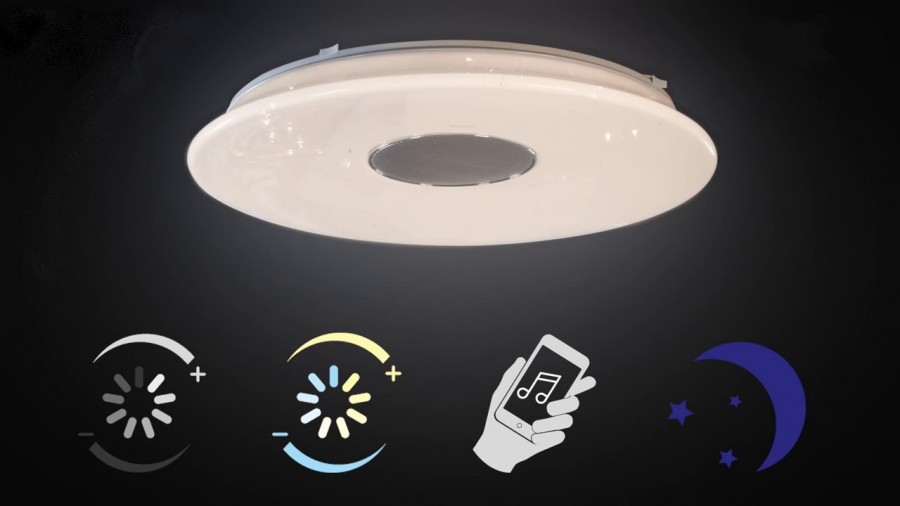

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

подбирать цветовую гамму осветительной системы;
изменять алгоритмы коммутации светильников;
регулировать яркость источников;
запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.

Монтаж потолочной люстры

Для начала нужно понять, как собирать люстру с пультом управления. Убедившись, что в комплекте изделия есть пошаговая инструкция сборки, приступаем к проверке патронов, и целостности всех элементов.

Люстра крепится на перфорированную планку, которую нужно прикрутить к потолку с помощью длинных болтов и гаек. Все эти детали присутствуют в комплекте. Разметив метки под отверстия в потолке, следует аккуратно работать дрелью, чтобы проводка не была повреждена.

Снимаем изоляцию на 1,5 см и зачищаем жилы. При необходимости ищем фазу. Для люстры с ПДУ нужен одноклавишный выключатель. Если на потолке выходит три жилы, одну фазу нужно изолировать.

В основании крепления люстры на внутренней стороне имеются блок управления, и клемма для подключения проводов. Для обозначения «ноля» используют синюю или черную изоляцию проводов. Фаза обозначается красной или желтой изоляцией.

На блок управления наклеивается схема для подключения люстры. В момент ее монтажа к потолку, желательно иметь помощника. После того, как провода установлены в клеммы, можно приступать к сборке абажура и прочих элементов.

Каждая лампочка должна иметь хороший контакт с цоколем. Закручивать их нужно до конца. По завершению сборки включаем щиток, и с помощью пульта управляем светом. Стоит помнить, что выключатель в это время имеет включенное положение! Иначе работа от пульта будет невозможна.

Подключение люстры к выключателю

Подключение и монтаж люстры может осуществляться только при отключенном напряжении питания. Электрический ток опасен для здоровья и жизни человека. Самым простым подключением люстры к источнику электрической энергии считается, монтаж и запуск одноламповой люстры к одноклавишному выключателю. При этом нужно всего лишь найти фазный провод, который подключается к выключателю освещения и подсоединить провода в районе установки светильника. После чего заизолировать места соединения. Стоит также учесть, что нельзя соединять медные и алюминиевые провода, так как они вступят в химическую реакцию и произойдёт окисление, что повлияет на контакт в этом месте. Плохое контактное соединение будет греться и рано или поздно обгорит.

Как подключить к люстре двухклавишный выключатель

Для того чтобы подключить люстру к двойному выключателю, нужно понять и разобраться как он устроен. Двойной выключатель имеет один общий вход, который подсоединяется к фазному проводу, и два отходящих контакта идущих к лампочке или группе ламп. Каждый выключатель с 3 выводами ли с двумя имеет контакт, рассчитанный на определённый ток, который указан и на упаковке выключателя и на самом корпусе.

Как подключить люстру с 2 лампами

Если подключать такой источник света к одноклавишному выключателю, то лампы просто подключаются параллельно, но это, в свою очередь, не очень удобно и не экономно. Для того чтобы подключить люстру к двухклавишному выключателю освещения нужно соединить один провод, идущий от одной лампы, с другим проводом от другой, это и будет нулевой провод, который напрямую подключается к распределительной коробке. Такой способ подключения можно обнаружить если с данного источника освещения уже выведены провода. То есть нужно подключить люстру с тремя проводами. Один из них будет общий нулевой (обозначен голубым цветом на рисунке). Проверить это можно мультиметром или любым омметром

Подключение люстры к двойному выключателю обеспечит эффективное и что немаловажно экономное освещение

Подключение трехрожковой люстры к двухклавишному выключателю

Подсоединение люстры к потолочному светильнику, который состоит из трёх источников света и имеющих так называемую трёхрожковую конструкцию, к одноклавишному выключателю аналогично, как и в ситуации с двумя лампами. Только стоит участь ток нагрузки, поэтому в зависимости от мощности источников светового потока, нужно подбирать и провод. Кстати, формула вычисления тока простая, нужно всего лишь мощность разделить на напряжение питания. Однако провод стоит брать немного с запасом как по длине, так и по сечению, чтобы он не грелся. Если проводка освещения проводится в обычной квартире то на люстру хватит медного провода 1 мм2, данный провод выдержит эту нагрузку. Трёхрожковую люстру рекомендуется подключать через двухклавишный выключатель. Тем самым можно будет скомпоновать включение лампочек — от одной клавиши загораются две, а от другой одна. Если включены обе клавиши горят все три лампы. Опять же фазные проводники от источников световой энергии подключаются через выключатель.

Как подключить люстру с 5 лампами

Подключение люстры с пятью лампами можно считать аналогично с подключением трёх и четырёх ламповой, всё зависит от количества клавиш выключателя. Если он один то подключение источников освещения происходит параллельно. Если задействован двухклавишный или трёхклавишный выключатель, то стоит разделить лампы на группы. При подключении пятирожковой люстры к двухклавишному выключателю нулевой проводник у всех ламп остается общий. Управление освещением через выключатель происходит подачей фазы на определённую группу.

Стоит также заметить что монтаж от коробки до светильника лучше производить цельными проводниками без скруток, это правило нужно выполнять не только если выполнять подключение пятирожковой люстры к двухклавишному выключателю, но и абсолютно любого светильника. Соединение в разъединительной коробке и подключение в люстре лучше выполнять через так называемые клемники. Зажим проводников в них происходит посредством болтового соединения или же специального механизма с защёлкой.

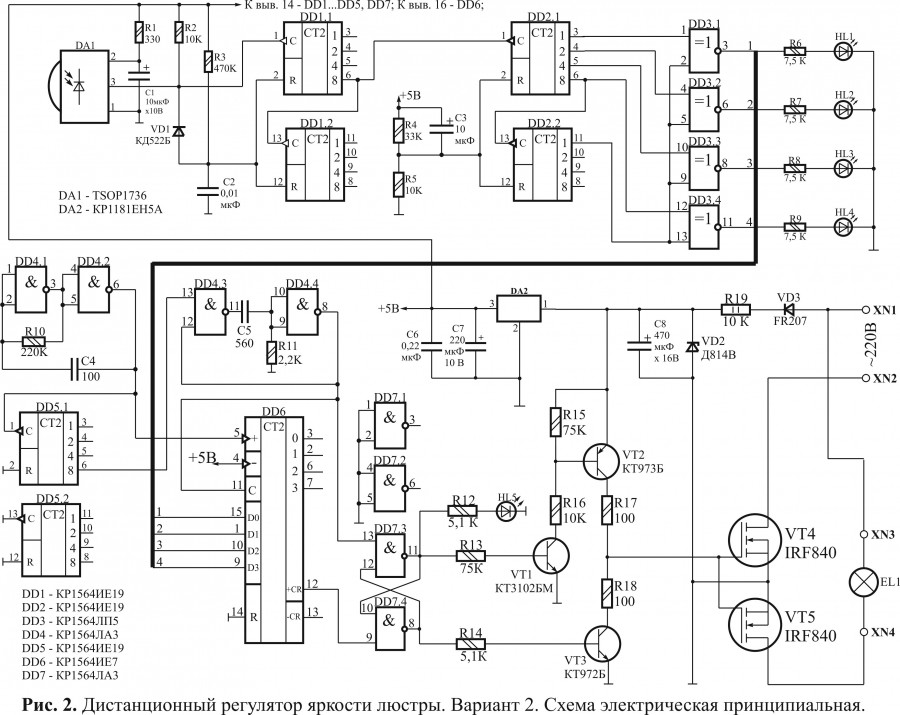

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Поиск неисправностей и их причины

ы, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

При подаче сигнала с пульта лампочки на е не включаются.
Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
а самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск ы выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.

В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Как установить люстру

При монтаже любой люстры нужно учесть, что это светильник довольно громоздкий и тяжёлый, поэтому стоит позаботиться о механической части вопроса, то есть как повесить люстру и к чему её прикрепить. Ситуация может быть разной, зачастую в квартирах уже имеются довольно крепкие крючки. Однако, не стоит устанавливать прибор надеясь на прочность старого крючка. Поэтому рекомендуется крепить такие многоламповые светильники с помощью дюбелей или анкеров. Количество дюбелей зависит от веса люстры и её крепления. Желательно перед монтажом разобрать её, и убрать все легко бьющиеся, хрупкие элементы.

Подготовительные работы

Перед тем как произвести монтаж крепления и установить потолочную люстру нужно обеспечить её питание. Как правильно это сделать? Для этого в осветительной системе, которая может быть выполнена с защитным заземлением и без него, найти: фазу, ноль и защитный заземляющий провод. Зачастую заземляющий провод берётся зелёного цвета, если проводка уже сделана то это может выглядеть так, как показано на рисунке.

Заземляющий провод, служащий для защиты людей от поражения электрическим током, должен быть подключён к металлической части люстры если не имеется болта заземления, установленный заводом изготовителем.

Если проводка делается самостоятельно, то питание люстры должно быть выполнено от автоматического выключателя. Поле чего с помощью индикаторной отвёртки или специального пробника нужно определить фазный провод. Эта процедура выполняется для того чтобы именно фазный провод подключить к выключателю. Если проводка уже существует, то нужно включить напряжение, перед этим развести провода отдельно один от другого, чтобы не было короткого замыкания, и аккуратно найти фазный провод на том месте потолка где будет в будущем находиться новая люстра.

Правила подключения

После монтажа планки обесточьте линию выключением автомата в щитке. Теперь можно заняться подключением проводов, выходящих из потолка. Для начала их нужно аккуратно выпрямить и уровнять в размере. Тут не переусердствуйте, зачистите их с конца на полтора сантиметра. Если провода одного цвета необходимо найти фазу. В том случае если три проводника выходят и у вас ранее стоял двухклавишный выключатель, одну из фаз придется заизолировать, а выключатель заменить на одноклавишный. Как найти фазу можете ознакомиться в нашей статье. Разводим провода в стороны, включаем автомат и ищем фазу. Маркером или фломастером отмечаем фазные проводники, после чего снова отключаем автомат.

На верхней чаше люстры располагается блок управления и пластмассовая клемма для подключения жил. На клемму обычно подходят провода трех цветов: синий или черный (N), коричневый или красный (L), желто-зеленый (PE). Подводящие провода нужно подключить к клеммам (L) фаза и (N) ноль. Клемма (РЕ) не используется в старых домах.

Как правило, контроллер уже разведен на лампы, которые объедены в группы. На контролерах имеется наклейка со схемой подключения, и при желании можно переключить группы в светильнике по своему желанию. Схема подключения люстры с пультом управления представлена ниже:

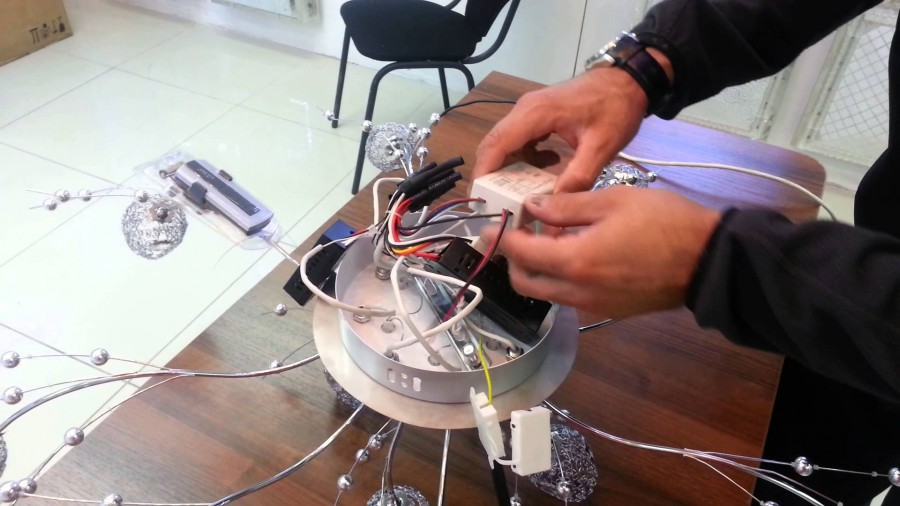

Монтаж светильника желательно производить в присутствии помощника, который будет придерживать его, в то время пока вы производите подключение к клеммам. При отсутствии такого помощника, можно с помощью крючка из проволоки или веревки, временно подвесить люстру на время монтажа проводов в клеммник.

Последним этапом будет окончательный сбор всех элементов, установка абажура и ламп

Особое внимание стоит уделить контакту лампы с цоколем, то есть закручивать нужно с чувством, обеспечив хороший контакт. Теперь можно включить автомат и подать питание на линию освещения, после чего пробовать управлять освещением с пульта

Важно! Люстра работает только если выключатель в положении включено и на нее приходит напряжение. Только тогда можно управлять пультом

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется правильное подключение люстры с пультом управления:

Вот мы и рассказали, как самостоятельно установить и подключить люстру на пульте своими руками. Как вы видите, ничего сложного нет, главное действовать согласно предоставленной инструкции.

Наверняка вы не знаете:

Как пользоваться индикаторной отверткой
Схема подключения проходного выключателя света
Какие люстры сейчас в моде

Выбор люстры

Первым делом следует проверить лампочки. Люстры с обычными лампами накала стоят дешево. У них менее изящный вид, так как подобные лампочки имеют габариты намного больше светодиодных. К тому же они быстро перегорают.

Люстры со светодиодными и галогенными лампами стоят дороже. Но они более ярко освещают помещение, и гораздо дольше служат. Такой тип лампочек может иметь очень маленькие размеры. Светодиодные источники света способны менять цвет. Их используют в качестве подсветки.

Второй критерий – это мощность светового потока. Нужно учитывать для какого помещения покупается люстра. Так как гостиная комната, как правило, больше других комнат, то уровень освещения в ней должен быть не менее 200 Лк.

Можно встретить разнообразные виды люстр с пультом управления. Производители изготавливают изделия для различных стилей интерьера. И какой бы ни был дизайн помещения: модерн, классика, хай-тек, кантри, лофт, прованс – для каждого из них можно подобрать люстру с ПДУ по соответствующим габаритам.

При выборе потолочной люстры стоит учесть конструкцию потолков. Натяжные потолки нельзя нагревать. Поэтому если в люстре установлены лампы галогенные или с нитью накала, то они должны быть направлены вниз. К светодиодным лампам это не относится, так как при работе они почти не выделяют тепла.

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Собираем люстру

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

номинальный и пусковой ток;
напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

вместо настенного выключателя;
в потолочное пространство закрепления люстры;
внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

патронами для ламп;
гирляндами из светодиодных лент;
дополнительными уникальными осветителями спецэффектов.

Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Внутренние платы люстры

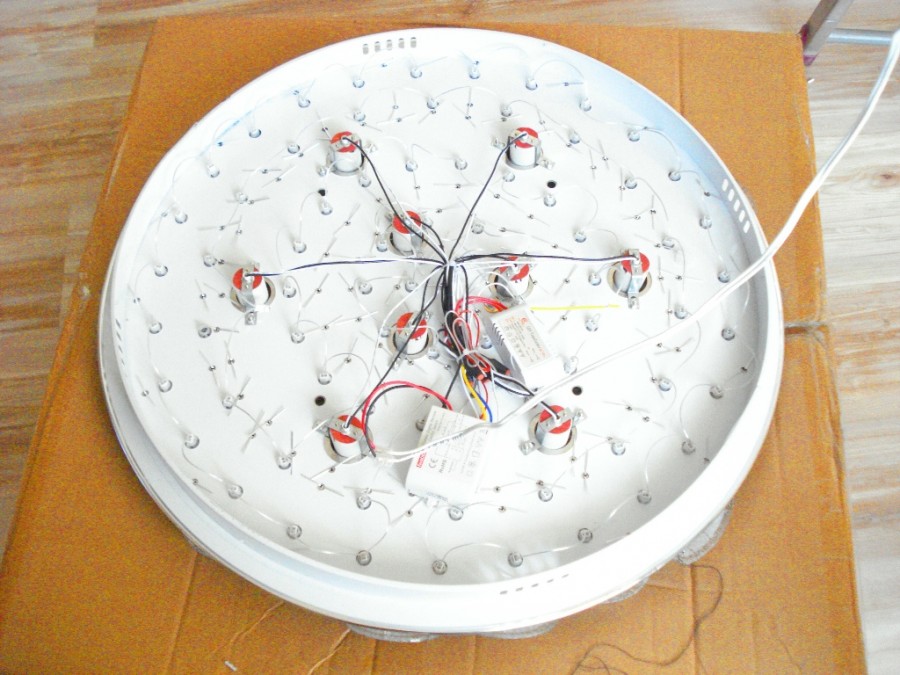

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

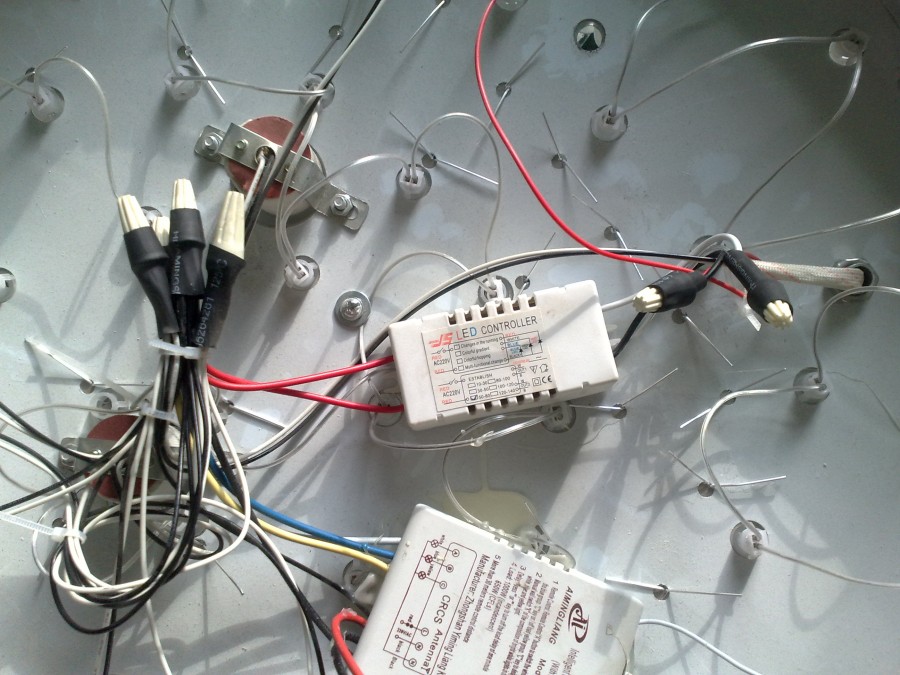

Внутри полого основания размещают электронные блоки и компоненты.

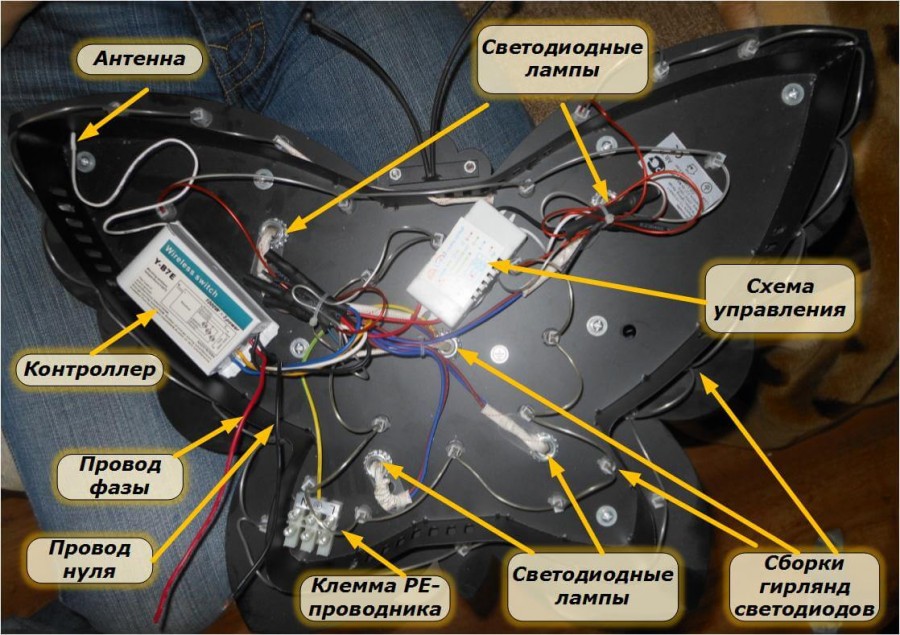

Они показаны на фотографии и подписаны. К ним относят:
