Требования к прокладке

Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности», Статья 82, формулирующем требования пожарной безопасности.

Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.

Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:

прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Выполнение этих условий обеспечивается за счет соблюдения следующих правил:

Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.

Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.

Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).

Как делается проводка в панельном доме

Где прокладывать провода

Самый лучший способ прокладки проводки в панельном доме – в стяжке, в полом (или оштукатуренном) потолке, или на стенах под слоем штукатурки. При этом перекрытия и панели вообще не трогаются, только под крепление кабелей. Но так правильно сделать получается не всегда.

Первым делом, надо узнать у хозяев, как будут обстоять дела с полами и потолком. Если в полу будет стяжка – ура. Основной путь кабелей будет проходить в гофре как раз в полу, в стяжке.

Если будет подвесной-гипсокартонный-натяжной потолок, тоже отлично. Питающие и сигнальные кабели в этих случаях проходят в основном по полу и/или потолку, и немного – вертикально в штробах до розеток и выключателей.

Худший вариант – потолок и полы остаются на месте. Бюджетный вариант, когда хозяева хотят сэкономить на всём. То есть, другими словами, придётся помучаться электрику, штробить стены. Но и цена за такую работу будет выше, чем обычно.

И если в кирпичном доме, если надо делать распределительную коробку, она делается, то в панельке надо сто раз подумать. Скорее всего, будет перерасход кабеля по сравнению с кирпичным домом.

Надо постараться по максимуму использовать старую проводку. Точнее, те пути, где она проходит. Это в первую очередь относится к местам, где старый алюминиевый провод просто заштукатурен – места на стыках потолочных плит, и в швах между стеновыми и потолочными плитами. Нужно ориентироваться на то, что швы в панельных домах – лучшее место для прокладки электропроводки, например как на фото:

Прокладка питающих кабелей между потолочными плитами в шве

Можно использовать старые каналы, в которых проходит старая проводка к розеткам и выключателям. Это если они будут в старых местах. И если удастся вытащить старый провод, который часто бывает залит бетоном.

Как показывает практика, про каналы в стеновых панелях лучше сразу забыть.

Хороший вариант – использовать пространство вверху на стыке стеновой и потолочной плит. Там часто бывают щели, заделанные штукатуркой или ватой (или каким-то тряпьём):

Пространство между стеной и потолком заполнено ватой

Как делать штробы и выемки под коробки

Самый верный друг электрика в этом деле – перфоратор.

Мой перфоратор Спецмаш с лопаткой. НЕ реклама

Рассмотрим самый тяжелый для электрика случай при ремонте в панельном доме – пол без стяжки, потолок только штукатурится.

Для штробы прочерчивается вертикальная линия, по ней делается штроба. Я использую насадку “лопатка” для перфоратора. Как штробить панельные стены – это искусство, к этому надо приловчиться, скалывать сантиметр за сантиметром.

Штроба в панельной стене

Обязательно нужно иметь маску-респиратор и строительные очки. Иначе такая работа будет весьма вредна для здоровья.

Глубина штробы должна быть достаточной для укладки кабеля и крепежа (7-10 мм). С другой стороны, глубже 10 мм начинается арматура, её вообще нельзя трогать. С третьей стороны, надо быть в контакте со штукатурами – возможно, толщина штукатурки будет такой, что штробить вообще не придётся.)

После штробления проверяем, чтобы коробки можно было установить заподлицо с поверхностью стены:

Штробление закончено, проверяем глубину

Под установочную коробку (стандартный диаметр – 68 мм, глубина – 45 мм) нужно сделать выемку диаметром 75…80 мм. Обычная коронка для бетона не подойдёт, её хватит на 2-3 розетки, и придётся выкинуть.

Я сейчас коронки не использую, поступаю так. Делаю по объёму коробки 8-10 отверстий буром диаметром 8 или 10 мм. На этом этапе выемка уже наполовину сформировалась. Затем работаю пикой, выбиваю остатки бетона.

Насчёт путей штробления. Надо стараться поступать порядочно, хотя иногда это и бывает очень трудно. Я про то, что все провода должны идти параллельно/перпендикулярно потолку и стенам.

И ещё, не рекомендуется увлекаться горизонтальными штробами. Допускается общая длина горизонтальных штроб 2 метра на одну плиту (стеновую панель). А штробить потолочные перекрытия вообще запрещено, это можно делать только в крайних случаях, и на длину не более 15 см.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Снижение электрических помех

Для снижения электрических наводок в кабеле квартиры (дома) нужно:

Снизить антенный эффект можно снижая высоту прокладки кабеля
Использовать экранированные кабели
Использовать конечные кабели соединений с ферритовыми кольцами
Ставить чувствительные приборы ближе к полу

В конце стоит еще раз напомнить, что не имеется определенных знаний в области проводки проводов, ни в коем случае не нужно браться за выполнение подобных работ. Лучше доверить эту процедуру профессионалам, которые обладают большим опытом. Им стоит доверить все работы, начиная от выбора проводов и заканчивая дальнейшим монтажом системы. Также высококвалифицированные специалисты смогут заняться обслуживанием слаботочных сетей. Ведь они уже на протяжении нескольких лет профессионально работают в этой сфере и знают основные нюансы и тонкости осуществления данных работ. Только так можно добиться полной безопасности и надежности.

Где лучше использовать?

Существует две ситуации, когда целесообразно выполнять монтаж проводки в полу. Первая – если Вы купили квартиру в новостройке. Очень часто застройщики сдают жилые помещения без ремонта, в которых вся электропроводка разведена в гофрах по полу, как на фото ниже.

Чтобы не выполнять трудоемкое штробление стен, можно просто залить стяжку и вывести кабель для подключения ко всем розеткам и выключателям. Такой вариант решения проблемы имеет очень весомое преимущество – Вы можете спрятать кабель и подвести его точно к нужному месту, не нарушая целостность стен.

Видео обзор напольного варианта скрытой проводки без расапаечных коробок

Вторая ситуация более актуальна. При монтаже электропроводки в деревянном доме приходится выбирать: либо делать ретро проводку, стоимость которой на порядок выше. Либо выполнять разводку кабеля в специальных кабельных-каналах, не очень хорошо дополняющих интерьер деревянных частных домов. Так вот, электропроводка в полу позволяет «убить одним выстрелом двух зайцев»: скрыть кабель под деревянным напольным покрытием и в то же время провести электричество во все нужные зоны комнат.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.
На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями “Можно ли сверлить стену в этом месте?”. Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
прокладывать электропроводку с минимальным количеством изгибов;
тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Монтаж

Самое сложное в организации скрытой проводки – штробирование трасс, особенно в панельных домах. Этот процесс трудоемкий и пыльный. Несколько облегчить себе задачу можно воспользовавшись для этой цели спецоборудованием, а именно штроборезом.

Штроборез существенно упрощает работу

Помимо этого нам понадобится перфоратор, специальная насадка под штробление и плоская насадка-зубило, сверла и коронки по бетону.

Начинать рекомендуется с подготовки посадочных мест под розетки, выключатели и разводные коробки. Действовать проще по следующему алгоритму:

устанавливаем на перфоратор коронку соответствующего диаметра;
делаем надпиливание глубиной 5 мм;
меняем коронку на сверло;
делаем отверстия по борозде, глубиной немного больше подстаканника;
меняем сверло на коронку и работаем ей;
вставляем насадку-зубило и выбиваем бетон.

Подготовив посадочные места, приступаем к штроблению, то есть, делаем канавки в стене несколько шире внешнего диаметра гофры или трубы примерно на 20-25 мм.

Производим монтаж кабеля (не забываем помещать его в гофру или трубы). «Прихватить» кабель в штробе проще всего при помощи густого гипсового раствора.

На этом же этапе производится установка распределительного щита, если он не был установлен ранее.

Советуем маркировать кабеля, по крайней мере, в распределительном щите, чтобы не возникло путаницы.

На этом второй этап закончен, можно приступать к отделочным работам.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.

Схема прокладки электрики в полу

Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.

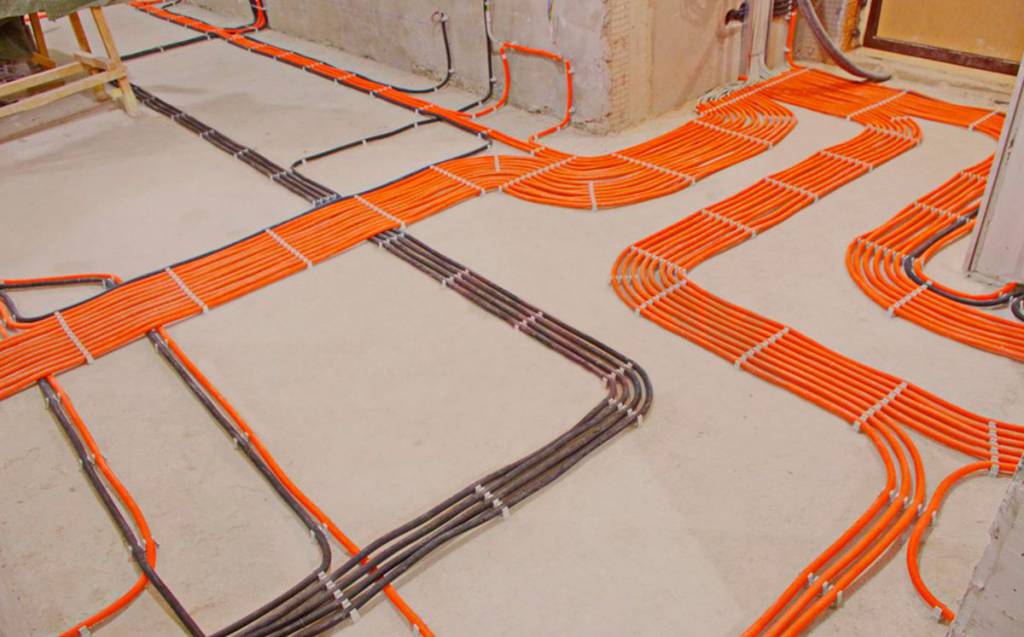

Прокладка электропроводки в полу

Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки

Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.

Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.

Когда проведете кабель через каналы, созданные ходы следует замазать гипсом. Его можно заменить на цементную смесь или штукатурку. Далее выполняется стяжка пола толщиной не менее 30 мм. Нагрузка на короб должна быть минимальной, чтобы избежать деформации и разрушения поверхности с последующим повреждением проводки.

Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.

Устройство напольной розетки

Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

Требования норм и правил

В данном случае прокладка силовых кабелей требует соблюдения ПУЭ (Главы 2.1., 2.3, например, п. 2.1.15 и 2.1.16, п.2.3.122-2.3.133 ), СНиП (3.05.06-85), ряда соответствующих государственных стандартов, а также должна производиться согласно тщательно разработанному проекту. Основой задачей специалистов, которые будут осуществлять монтаж проводов по лоткам и коробам является неуклонное следование чертежам проекта установки электропроводки. Проектировщик должен учесть все нормы и правила, выбрать лоток по конструктивным особенностям, материалу, показателю защиты по IP.

Кроме того, согласно ГОСТ, нужно разработать план по прокладке кабеля в коробах (то есть будут ли они идти одиночными жилами, связанными в пучки и т.д.). После этого составляется соответствующая проектная документация для получения разрешения на проведение работ по установке силового кабеля в необходимых инстанциях.

К подобным проектам могут иметь допуск только конкретные организации, имеющие все необходимые документы, позволяющие выполнять эти работы.

Подготовка каналов

Если планируется скрытая прокладка проводки, нужно в необходимых местах проделать штробы или каналы. Лучше всего подойдет перфоратор. С насадкой-коронкой необходимо сделать отверстия для розеток, выключателей, а также распределительных коробок. Сами штробы для проводов рекомендуем делать с помощью болгарки. Постарайтесь, что они были глубиной в 20 мм. Ширина выбирается исходя из количества будущих проводов.

О потолке стоит рассказать отдельно. Есть три способа прокладки кабелей в нем:

в перекрытиях, если потолок навесной;
можно сделать небольшие штробы перфоратором;
если есть возможность, проложите провода в перекрытиях потолка или пола скрытым образом и при постройке дачи оставьте специальные каналы.

Когда штробы сделаны, остаётся последний этап монтажа. Сделайте в стенах отверстия, через которые будете перебрасывать провода из одной комнаты в другую. Обычно их пробивают в углах. Также не забудьте сделать отверстия, чтобы завести провода от распределительного щитка к щиту освещения. Теперь можно покупать нужные материалы и переходить к монтажу.

Монтаж скрытой проводки

Для начала необходимо установить щиток освещения и УЗО. Далее подводится вводной провод от распределительного щитка, который пока не подключен. В отверстия устанавливают коробки и подрозетники.

Теперь нужна разводка электропроводки. По требованиям СНИП, требуется провод ВВГ-3*2,5 для основной магистрали. После чего от точек освещения и выключателей ведут провод ВВГ-3*1,5 к распределительным коробкам для подсоединения к основному кабелю. По требованиям СНИП надо все точки соединений закрыть изолентой или специальными колпачками СИЗ.

Монтаж открытой проводки

Если вы решили выполнить монтаж электропроводки открытым типом, порядок действий примерно такой же, как и в скрытом варианте. Начать надо с установки щитка освещения. Рекомендуют сделать нишу, но можно и просто повесить на стену. В него надо установить УЗО, количество определяется тем, сколько всего групп освещения. В окончательном виде щиток должен выглядеть так – в нижней части клеммы заземления, в верхней нулевые, и автоматы между ними.

По требованиям СНИП, внутрь надо подключать провод ВВГ-5*6 или ВВГ-2,6. Вводной кабель проводится так: желто-зеленый провод – к заземлению, синий – к нулю, белый – к верхнему контакту УЗО. Далее нужна разводка электропроводки. По заранее отмеченным линиям надо проложить или кабель-каналы, или короба. Закрепляются они на расстоянии полметра саморезами.

Далее выполняйте монтаж основной магистрали и кабелей к розеткам от осветительного щитка. По требованиям СНИП, использовать надо провод ВВГ-3*2,5. Веди его от точки подключения к щитку и не забудьте на концах повесить бирку с указанием точки подключения и провода. После этого провод ВВГ-3,1*5 ведется от осветительных точек и выключателей к распределительным коробкам.

Провода в распределительных коробках соединяются колпачкам СИЗ либо изолируются лентой. В щите освещения провод ВВГ 3*25 подключается следующим образом: желто-зеленый провод – к заземлению, красный – к фазе, синий – к нулю. Прозвоните тестером все цепи, чтобы убедиться в отсутствии ошибок. Дальше электрик подключит всю электросеть к распределительному щитку.

Как видим, электромонтажные работы в собственном доме вовсе не так сложны, если всё внимательно планировать и выполнять монтаж по этапам

Важно только придерживать нормативов и техники безопасности при подключении вашей сети

План (схема) электропроводок жилого дома

Схемы электропроводок на планах коттеджей и садовых домиков выполняются для каждого этажа в масштабе 1:100 или 1:200, наружной электропроводки на территории – в масштабе 1:500 или 1:1000. Светильники, выключатели, штепсельные розетки, электрические проводки, аппараты защиты на чертежах планов обозначаются условными знаками.

Электропроводку на планах наносят в однолинейном исполнении. Возле линий указывают марку и сечение провода или кабеля, условно обозначают способ прокладки. Например, Т – в металлических трубах, П – в пластмассовых трубах, Мр – в гибких металлических рукавах, И – на изоляторах, Р – на роликах, Тс – на тросах. Число проводов, жил в проводе и площадь их сечения показывают в виде произведения. Обозначение ПВ 2 (1х2,5) расшифровывают так: два одножильных провода марки ПВ сечением токоведущей жилы 2,5 мм 2. Число проводов в количестве более двух также обозначают засечками под углом 45° к линии.

Электросхема жилого дома и блока хозяйственных построек:

Ф – фазный провод (сплошная линия), Ор – нулевой рабочий проводник (линия точка-тире), Оз – нулевой защитный проводник (пунктирная линия), Руб. – рубильник, 1 – автоматический выключатель АП50?2МТ (ток номин. 25 А, ток уставки 25 А), 2 – автоматический выключатель АП50?2МТ (ток номин. 25 А, ток уставки 24 А), 3 – автоматический выключатель АП50?2МТ (ток номин. 10 А, ток уставки 8 А), 4 – автоматический выключатель АП50?2МТ (ток номин. 25 А, ток уставки 12 А), 5 – автоматический выключатель АП50?2МТ (ток номин. 10 А, ток уставки 10 А), 6?12 – автоматический выключатель ПАР (ток номин. 6,3 А), 13 – счетчик, 14 – холодильник, 15 – однополюсная розетка без зануления, 16 – светильник входного крыльца, 17 – выключатель светильника, 18 – светильники, установленные в жилых помещениях дома, в т. ч. в коридоре и ванной комнате, 19 – светильник, установленный в котельной, 20 – стиральная машина, 21 – утюг, 22 – однополюсная розетка с занулением, 23 – светильник, установленный перед блоком хозяйственных построек, 24 – выключатель светильника, 25 – светильники освещения гаража, 26 – переносная лампа, 27 – трансформатор 220/12 В, 28 – выключатель переносной лампы, 29 – выключатель освещения гаража, 30 – выключатель освещения мастерской, 31 -светильники мастерской, 32 – трехфазный электродвигатель, 33 – конденсаторное устройство, 34 – выключатель освещения помещения для скота, 35 – светильники помещения для скота
