Подключение счетчика через трансформаторы

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
Категория надежности, расчетная нагрузка.
Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
Информация о параметрах электросети и наличия резерва мощности.
Расчет величины номинального тока КЗ.
Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

ТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях. Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома. В данный документ входит следующая информация:

Ф.И.О. заказчика и адрес, по которому производится подключение.
Тип объекта (как правило, жилой дом).
Допустимая нагрузка.
Тип сети (однофазная или трехфазная) и напряжение в ней.
Требования к приборам учета расхода электроэнергии.
Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.
Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

Пример ТУ для подключения частного дома

Установка УЗИП на опоре

Существует несколько видов УЗИП (устройство защиты от импульсных перенапряжений), и у всех у них главная задача — защитить ваше оборудование от сгорания при возникновении перегрузок в сети. Эти перегрузки могут быть вызваны ударом молнии в линию электропередач, перегрузками на подстанции.

Виды УЗИП:

Ограничивающие (ОПН)
Коммутирующие
Комбинированные

При возникновении большого напряжения в сети УЗИП (ОПН) постепенно снижает сопротивление, а в качестве главного элемента имеет варистор.

Коммутирующие при большой нагрузке резко снижают свое сопротивление до минимума.

Комбинированные включают в себя оба этих качества и устанавливаются недалеко от электроприборов. Это, как правило, последний барьер, убирающий остаточные напряжения.

Электрификация по федеральной программе

Иногда можно услышать упоминание о федеральной программе электрификации садовых товариществ, участков ИЖС и иных земельных наделов. Источники по-разному трактуют содержание и условия этой программы. Общее у них одно – якобы льготные условия подключения, по которым можно оформить электрификацию участка, дачи, домовладения или иного объекта недвижимости всего за 550 рублей.

Однако 550 рублей – это стандартная стоимость подключения физических лиц, использующих до 15 кВт для бытовых целей, при условии, что ближайшая распределительная станция или электроопора находится в радиусе 300 (500) м от их участка. Указанная сумма распространяется на всех потребителей, которые подпадают под эти условия.

Что касается программ льготной электрификации, то на федеральном уровне таких не предусмотрено. Однако они вполне могут существовать на региональном уровне. Например, в Ярославской области с 2013 года действует Программа консолидации и восстановления электросетевого комплекса садоводческих товариществ.

Стоимость и сроки

Для подключения существуют следующие обязательные к соблюдению сроки:

Если подключение производит СНТ, то рассчитывать стоит на срок до 6 месяцев;
Если электросеть идёт на удалённом расстоянии, то работы могут занимать до 1 года;
Если вы проводите на участок высокомощную сеть более 750 кВт, то подключение может длиться до 2 лет, а в некоторых случаях, срок продлевают до 4.

Разумеется, если вы обратитесь к подрядчикам, которые проводят полный спектр электромонтажных работ, сроки будут куда меньше, однако стоит быть готовым выложить круглую сумму за такие работы. Хотя законодательством установлена фиксированная стоимость подключения стандартной сети, дополнительные работы не редко выходят куда дороже.

Инфо

Стоимость подключения участка к электросети сегодня стартует от 550 рублей, при мощности до 15 кВт, с учётом того, что вблизи участка находится столб на расстоянии 300 метров, или 500, если речь идёт о загородном доме.

Если расстояние до ближайшего столба будет больше, или вам потребуется более мощное подключение – цена вырастет. Также имеет значение, по каким расценкам работает организация. Если форма подключения коммерческая, то столкнуться можно просто с колоссальными цифрами. К примеру, если вам понадобится на 1 кВт больше мощности, то есть не 15, а 16 кВт, то в Москве и Подмосковье, цена может составить от 160 000 до 200 000 рублей. Коммерческие тарифы действуют, в том случае, если речь идёт о подключении сети повышенной мощности, или работы подразумевают установку дополнительных столбов.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

Вход фазного провода.
Выход фазного провода.
Вход нулевого провода.
Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.Видео: подключение однофазного однотарифного счётчика электрической энергии

Самостоятельная электрофикация дачного участка

Если вы получили на руки все справки, проекты и разрешения, то теперь осталось только подключить электричество к вашему дачному участку. Мы рекомендуем выполнять работу самостоятельно лишь в том случае, если ранее вы уже проводили подобные работы или если ваша специальность связана с электромонтажом.

Чтобы самостоятельно провести электроэнергию на свой участок, вам понадобится:

Силовые провода и кабели;
Асбестовая пластина или металлический лист, либо другое не горючие основание для крепления распределительного щита учета на столбе. Материалы подбираются в зависимости от конкретных условий монтажа;
Распределительный щит;
Автоматические выключатели и УЗО;
Счетчик электроэнергии;
Специальные крепления для проводов, монтажный инструмент, измерительные приборы и т.д.

Из всего этого перечня особо внимательно нужно выбирать автоматические выключатели и УЗО. От них зависит не только работоспособность всей техники на участке и в доме, но и безопасность вас и вашей семьи.

Нужно подобрать устройство по максимальному току потребления, ведь резкие перепады напряжения в дачных поселках и небольших деревеньках – это практически обычное дело.

Перед тем, как покупать провода для электрификации своего дачного участка, нужно рассчитать потребную мощность будущих электроприборов. Для монтажа между столбов и подключение от столба к строению, в большинстве случаев достаточно алюминиевого провода с сечением 6 мм². Но если вы планируете подключать у себя какие либо силовые приборы: бетономешалку, циркулярную пилу, сварочный аппарат или водонагреватель, то лучше взять провод сечением 16 мм². Помните, для питания таких электроприборов нужна отдельная линия от распределительного щита, во избежание перегрузки и перепадов напряжения.

Чтобы определить необходимую длину проводов, нужно произвести расчеты по заранее составленному плану. Для запаса к получившейся длине добавляем 5%.

После расчета и покупки всех необходимых материалов и инструментов, можно приступать к монтажу столбов с проводами и распределительного щита.

Для этого необходимо установить столбы для проводов. Они устанавливаются согласно плану, от места где будет производиться подключение линии к центральному электроснабжению и до вашего дачного участка.

Фото — столб для крепления щитка

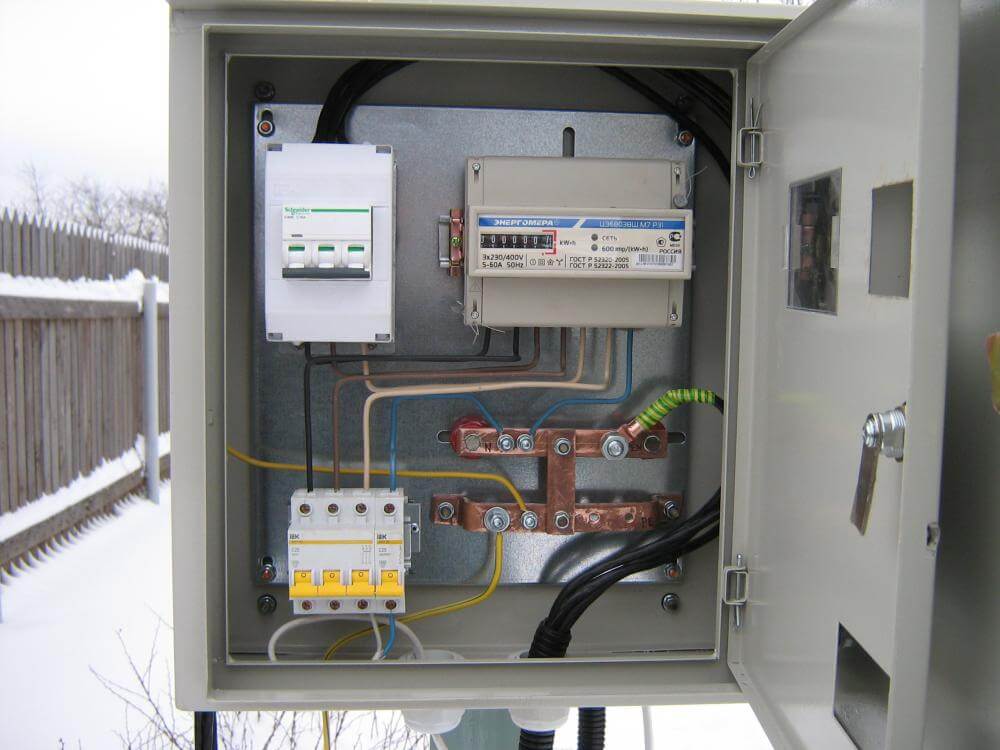

После монтажа проводов, приступаем к установке распределительного щита учета, он должен монтироваться на несгораемую поверхность. Если у вас установлены деревянные столбы, то необходимо защитить место установки асбестовой или металлической пластиной. По технике безопасности, последний столб, на котором расположен щит, должен находиться на расстоянии не менее 10 метров от любых построек.

Установку и непосредственное подключение счетчика электроэнергии в распределительном щите должен выполнять квалифицированный электромонтер, являющийся сотрудником электроснабжающей организации. По завершению он пломбирует щит учета и дает гарантию на свою работу.

Самостоятельное вмешательство в схему учета электроэнергии преследуется по закону. А налагаемый при этом штраф, составляет сумму, превышающую потребление электроэнергии за несколько месяцев.

Независимо от того, электрифицируется садовый домик или проводится электричество к жилому дому, нужно обязательно сделать контур защитного заземления. Помимо этого в каждом подсобном помещении нужно установить отдельные автоматические выключатели и УЗО, которые защитят линию от перегрузок, а человека от поражения электрическим током.

После проведения всех монтажных робот перед тем как подать напряжение тщательно проверяется правильность сборки схемы и отсутствие возможных коротких замыканий. Конечным этапом электроснабжения является подача напряжение и контроль его наличия на всех участках схемы согласно утвержденному проекту.

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Установленный порядок получения технических условий

Вначале следует внести ясность. В соответствии с действующими в РФ правилами, технические условия составляют неотъемлемую часть договора на технологическое подключение, то есть, ТУ (техусловия) не являются самостоятельным документом, и получение их без договора не предусмотрено. Для того, чтобы получить возможность выполнить подключение энергоустановки к электричеству, должны быть пройдены следующие этапы:

Предоставление заявки на заключение договора и получение техусловий в сетевую организацию.
Подписание договора, регламентирующего юридические и технические аспекты технологического подсоединения.
Выполнение технических условий и других пунктов договора, необходимых для того, чтобы получить возможность выполнить подключение электричества.
Получение разрешения на подключение к электроснабжению объектов Заявителя, выдаваемое органами Госэнергонадзора.
Выполнение присоединения объектов Заявителя, осуществляемое сетевой организацией в соответствии с техусловиями.
Составление акта установленной формы, удостоверяющего выполнение присоединения в соответствии с техническими условиями.

Перечисленные выше процедуры необходимы в следующих случаях:

Когда необходимо получить техусловия для подключения нового объекта к электроснабжению.
При увеличении объема максимальной мощности действующего объекта.
При изменении схемы электроснабжения. Например, при необходимости получить другую категорию надежности электроснабжения, смене точки подключения объекта.

Заявка подается в то сетевое предприятие, чьи объекты электроснабжения находятся ближе всего к участку Заявителя. Близость энергетических объектов определяет более легкие техусловия, позволяющие получить доступ к электричеству. Форма подачи заявки может быть как бумажной, отправленной по почте, так и электронной, то есть, подаваться через интернет, на сайте организации, осуществляющей электроснабжение. Образец заявления, которое необходимо заполнить, можно получить, скачав приложение к Правилам.

Сетевая компания, получившая заявку на заключение договора и получение техусловий (ТУ) на подключение к электричеству, обязана в течение 15 дней со дня поступления заявки направить в адрес заявителя бумажный вариант заполненного и подписанного договора в двух экземплярах и технические условия, являющиеся неотъемлемой частью этого документа. Это обязательство действительно также в случае, когда заявитель для передачи заявки воспользовался интернетом и оформил ее на сайте компании.

Если технологическое подключение к электричеству осуществляется в соответствии с индивидуальным проектом электроснабжения, подписанный вариант договора и технические условия направляются заявителю в течение трех дней с даты утверждения стоимости технологического подсоединения. Утверждение стоимости подключения к электричеству выполняется государственным органом, уполномоченным осуществлять регулирование тарифов на электроснабжение. В случае, когда заявитель подает заявление на получение технических условий для временного присоединения электроустановок к сети, сетевая компания направляет в его адрес проект договора и технические условия в течение десяти дней со дня подачи заявки.

В случае, когда технические условия на подключение электричества должны быть согласованы с Системным Оператором, срок подготовки проекта договора и техусловий (ТУ), может быть продлен сетевой компанией на время, необходимое для получения таких согласований. В этом случае, сетевая компания сообщает об этом заявителю. Отправка документов в этом варианте осуществляется в течение трех дней с момента получения необходимого согласования.

В свою очередь, заявитель, получивший от сетевой организации подписанный проект договора и техусловия (ТУ), должен направить в ее адрес один экземпляр подписанного им документа в течение тридцати дней. Если заявитель не согласен с положениями присланного ему проекта, он должен направить мотивированный отказ с протоколом разногласий, в котором указаны изменения текста договора и техусловий (ТУ), внесение которых необходимо по его мнению. Все это должно быть сделано в течение тех же тридцати дней.

После того, как договор на технологическое присоединение для подачи электричества заключен, сетевая организация в течение двух дней уведомляет об этом субъекта рынка, через которого заявитель собирается получить доступ к электричеству для электроснабжения объекта, и заключить соответствующий договор. В те же сроки сетевая организация направляет в адрес поставщика электричества копию договора с техусловиями, а также копии документов заявителя.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

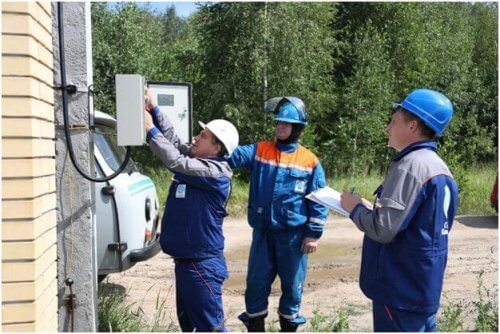

Все готово к подключению, вызываем представителя сетевой компании.

Теперь, когда вы поставили щит учета и у вас все готово к подключению сетевой компанией вашего провода к своей электросети. Позвоните или сходите в электросетевую компанию где вы подписывали договор и поставьте их в известность что у вас все готово к подключению. Подключат вас не сразу, а в сроки указанные в договоре, смотрите пункт “Срок выполнения мероприятий по технологическому присоединению”. Этот срок важен, потому что и вы должны со своей стороны все подготовить до окончания этого срока. В противном случае либо договор будет расторгнут и придется начинать все с начала либо выплачивать сетевой организации деньги за невыполнение обязательств по договору, в этом случае это будет указано в вашем договоре.

До окончания срока по выполнению мероприятий по технологическому присоединению к вам будет направлен инженер от сетевой компании который проверит готово ли ваше электро принимающее устройство, в данном случае счетчик и т.д., он проверит все ли правильно у вас подключено опечатает счетчик и вводной автомат. У вас под рукой должен быть ваш договор и паспорт на счетчик.

Не торопитесь радоваться, я написал в предыдущем абзаце как это должно быть в идеале. На деле, скорее всего у инженера могут возникнуть замечания по- вашему ЩУ, замечания эти могут быть как существенными, например вы забыли заземлить щит учета, а могут быть и формальными или не существенными, но цель инженера в этом случае ясна, по старой русской традиции он хочет получить на лапу. Расчет инженера простой, если вы готовы дать взятку после его претензий вы сами предложите деньги. Есть и второй вариант развития событий нужно так себя вести что вы и не согласны с претензиями, но вам инженер понравился как человек и вы готовы сделать одолжение и отблагодарить, в этом случае можно вполовину уменьшить размер взятки. Второй способ, считаю самым правильным, это был мой случай, я не дал ни копейки. Хотя пришлось и поспорить с инженером, тот в ответ доставал какие- то схемы документы, распечатанные из интернета. Вопрос, где подпись и печать вашего директора и организации поставил его в тупик. Второй его аргумент был, что я сейчас позвоню и дам вам поговорить с директором. На что я ему ответил, – Что я не знаю, кто там на другом конце провода находится. После нескольких попыток он так и не смог до него дозвониться. Приехал инженер ко мне на такси и такси его ждало пока он не опломбирует три Щита учета плюс со мной он, трепался минут 30. Так как я не собирался давать взятку принципиально. Устав бодаться я предложил ему изложить свои претензии в официальном заключении, которое я смогу обжаловать в суде. После этих слов, желание получить взятку у инженера отпало он все опечатал и уехал,-«Сказав что через 10 дней я могу приехать и получить акт разграничения границ балансовой принадлежности и эксплуатационной ответственности сторон, акт об осуществления технологического присоединения и акт ввода ИПУ в эксплуатацию».

Подготовка проекта

Во время разработки проекта или чертежа понадобится изобразить схему внешнего электроснабжения. При создании проектной документации нужно учесть множество нюансов, поэтому правильным решением будет прибегнуть к помощи профессионала.

Чаще всего проект является уникальным объектом, то есть двух одинаковых вариантов практически не бывает. Следовательно, в таком вопросе непременно потребуется помощь при его разработке. Здесь нужно учесть как особенности технического плана, так и желания владельца будущего строения.

Земельный налог для физических лиц в 2020 году.

Внимательно стоит рассмотреть расположение трансформатора, а также жильность подводимых кабелей. Если используется схема однолинейного вида, то необходимо учесть, где будут находиться источники электричества.

Верным решением будет обговорить интересующие детали еще до того, как будет заключено соглашение о поставке электричества. В иной ситуации может произойти так, что не будет шанса установить освещение на территории.

Установка электроснабжения предполагает и учет элементов отопительного оборудования. Правильным решением будет применение тех элементов, которые уменьшают расходы по потреблению электричества.

В частности таковыми могут быть пол с подогревом, насосы тепловой разновидности. Кроме того, некоторым клиентам важна такая категория, как безопасность.

Нужно учесть, будут ли ставиться на территории видеокамеры, сигнализация. Эти нюансы следует продумывать заранее, чтобы не было отрицательных последствий.
