Трубы для телефонной канализации

При строительстве могут использоваться трубы из следующих материалов:

Схема саморегулирующегося кабеля.

бетон;
керамика;
асбестоцементные;
полиэтиленовые, с гладкой внешней поверхностью или с наружным гофрированием;
поливинилхлоридные;
пековолокнистые;
безнапорные, получаемые из макулатуры с добавлением соды, каолина и других ингредиентов.

В условиях повышенной механической нагрузки на подземные сооружения вместо указанных выше труб могут применяться модули – мультиканалы (W-42) из высокоплотного полиэтилена на 4, 6, или 9 отверстий. Наличие ребер жесткости, несмотря на сравнительно тонкие стенки, обеспечивает достаточные прочность и малый вес.
Наиболее часто применяются асбестоцементные и полиэтиленовые трубы, на базе которых можно построить многоотверстную кабельную канализацию: от 1 до 48 каналов (отверстий). А/ц трубы для строительства телефонной канализации изготавливают 2, 3 и 4 м. Полиэтиленовые трубы производят длиной 5, 8, 10 и 12 м. Отличительные характеристики этих труб: гибкость, большие строительные длины, малый вес, высокая газо- и водонепроницаемость.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида. Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится. Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Технология следующая:

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места. А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать. Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком. Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Элементы кабельной канализации

Схема прокладки оптического кабеля в канализации.

Кабельная канализация устраивается из труб круглого сечения (в большинстве своем) с внутренним диаметром 100 мм, прокладка которых выполняется на глубине от 0,4 до 1,8 м, которые герметично соединяются между собой. Объединяются эти участки труб (блоков) в единую кабельную канализацию посредством входа в смотровые устройства (железобетонные колодцы), имеющих внутри консоли для укладки кабеля. Эти колодцы размещаются на трассе кабельной канализации через 25-150 м в зависимости от схемы участка кабельной канализации и его конфигурации.
Смотровые устройства (колодцы) необходимы для того, чтобы можно было осуществлять работы с кабелями без вскрытия грунта, и для того, чтобы размещать в них стыки длин кабеля – кабельные муфты.
Телефонная канализация защищает находящиеся в ней кабели со свинцовыми и пластмассовыми шланговыми покрытиями от повреждений и дает возможность оперативно проводить ремонтные работы с физической заменой кабелей или реконструкцией кабельных линий, с их умощнением. Телефонную канализацию устраивают обычно под пешеходной зоной и по кромке зоны зеленых насаждений.
Внутри таких объектов как коллекторы, тоннели и подвальные части зданий, устройство кабельной канализации нецелесообразно, так как прокладка кабеля может осуществляться без труб на эстакадах или консолях. Но для прокладки в зданиях и помещениях должен применяться кабель в шланге из резины или винила.

Как прокладывают кабель

Есть разные способы укладки кабеля, связанные с конструктивными особенностями как самого кабеля, так и канализации, в которой его прокладывают. Однако в общем монтаж кабеля в кабельной канализации можно разбить на несколько этапов:

Прежде чем приступить к работе проверяют отсутствие скопления газа в колодце. Если проведение работ не представляет опасности, то начинают с проверки кабельных каналов.
Проверяют целостность канала с помощью кабельных палок. Кабельные палки – это дюралевые отрезки длиной около 1 м с резьбовыми соединениями (шпилька и внутренняя резьба) на концах. Они накручиваются друг на друга и проталкиваются в канал пока в конце пролёта (в другом колодце) не покажется наконечник палки.
В ходе проверки определяют состояние канала (проверяют целостность и проходимость труб). Например, если какая-то из труб канала просела – это затруднит дальнейшую прокладку кабеля.
Если канал засорен, то засоры вычищают специальным металлическим совком установленным на конец палок, подавая его в канал и вращая при этом. Остатки мусора вычищают ёршиком, аналогичным способом.
Эти операции проводят до тех пор, пока в следующем колодце не выйдет конец палки. О чем другие работники сообщают из следующего колодца через канал.
После проверки и очистки канала приступают к прокладке кабеля.
Палки извлекают из трубы предварительно закрепив на их конце протяжку из дальнего колодца, чтобы её затянуть в колодец из которого будет идти кабель.
В зависимости от типа изделия выбирают методы прокладки, например, телефонный кабель до 100 пар проталкивают по каналам вручную. Более – с помощью механических приспособлений (например, лебёдки).
Перед протяжкой концы кабеля заделывают, чтобы не повредить его, и тянуть за оболочку и силовой центральный элемент. Для этого используют специальный чулок, представляет собой сетку или спираль, которая обхватывает конец кабеля (см. видео ниже). Его крепят к протяжке перед введением в канал.
После этого кабель тянут из второго колодца и подают из первого.
Если какой-то из участков проходит в подвале или через другие подземные сооружения, для прокладки кабеля в этом случае используют консоли, и располагают линии вдоль стен.
Трубу для прокладки кабеля в кабельной канализации выбирают не просто так, чем больше напряжение на нём, тем ниже он должен быть расположен.

В таблице ниже приведены нормы выбора способа протяжки кабельной линии по каналам кабельной канализации:

Комплект оборудования, как уже было отмечено, будет отличаться в зависимости от особенностей монтажа и от вида кабельного изделия, приведем один из типовых вариантов:

универсальную лебёдку;
УЗК;
гибкую направляющую трубу, для введения кабеля в колодезный люк;
проволоки и тросы;
распорки и блоки, для поворота линии поворот в угловых колодцах;
воронки, для защиты при погружении в колодец и создания нужного радиуса изгиба;
чулок;
компенсатор кручения, чтобы скомпенсировать осевое скручивание.

Исходя из выше сказанного можно дать следующий ответ — проложить кабель в кабельной канализации своими руками нельзя никак, потому что нужен набор инструментов и разрешения на проведение таких работ. Монтажом подземных линий таким способом должна осуществлять организация на балансе которой стоит конкретная канализация, или организация у которой есть разрешение и доступ к ней.

Прокладка кабеля в канализации

Применимо для территорий, насыщенных подземными инженерными сооружениями, в том числе промышленных предприятий. Односторонняя и двусторонняя прокладка осуществляется с помощью канализации с прямоугольным сечением проходного и полупроходного исполнения.

При двусторонней прокладке используется канализация проходного исполнения, имеющая круглое сечение, диаметром не менее 2 метров (обычно 2,6 метра). Кабели с покрытием из негорючих материалов укладывают в строгом соответствии с существующими нормами и правилами. Местом крепления кабелей являются конечные точки, а также точки изгиба и соединения.

Преимуществавысокая степень защиты от механических повреждений.

Недостатки большие расходы на эксплуатацию существующих кабельных канализаций (необходимость официального проекта, временные и финансовые затраты на составление проекта, ежегодная плата за использование).

ЗАО МТД «Энергорегионкомплект» предлагает к реализации обширный ассортимент кабельной и проводниковой продукции высокого качества. Купить силовой кабель и другие виды представленной в каталоге продукции можно сделав заказ онлайн или позвонив по телефонам (495) 258-99-58, (495) 258 -99-49.

10 декабря 2014

Энергорегионкомплект

Колодцы кабельные смотровые

Конструктивное решение ККС предполагает наличие двух отделений — нижнего и верхнего. У прямых колодцев с торцов имеются сквозные отверстия для размещения пакетов. До установки колодца на нужное место подготавливают котлован.

Когда устройство смонтировано, приступают к размещению люка. Обычно в комплекте имеется две крышки: верхняя делается из чугуна, а нижняя – из стали с запорной арматурой для навесного замка. Изнутри на стенах ККС располагаются консоли, благодаря которым производится прокладка кабеля в канализации.

При обустройстве кабельной канализации открытым вариантом переходы через пути выполняют путем прокола или с применением горизонтального бурения. Во втором случае для обустройства отверстия для канализационной сети применяют бур, который в процессе возврата затягивает в готовое пространство трубу. В ряде случаев в крупных населенных пунктах специально для прокладки инженерных коммуникаций строят под землей туннели и коллекторы. У обслуживающего их персонала имеется удобный доступ. Эти объекты оснащают вентиляционными системами и стационарными осветительными приборами.

Электрическая тема. Все документы

Электромонтаж своими руками – Электронный курс

Техника безопасности
Необходимый инструмент
Чтение проекта
Укладка проводки и самые простые расключения
Сложные расключения
Заземление
Выбор автоматов
Щит управления
Итоги

Из рассылки

Короткое замыкание
Автоматы защиты
Защита от токовой утечки
Как расключать распределительный электрощит
Серия рассылок: “Умные устройства”. 1. Диммер- что это такое и как можно использовать
Серия рассылок: “Умные устройства”. 2. Блок защиты, датчик движения, таймер отключения и еще кое-что
Как управлять включением/выключением электропотребителей из 2-х, 3-х, 4-х, … мест. Реализация: двухпроводная система с применением бистабильного реле
Как защитить бытовую технику от перенапряжений и индустриальных помех в сети электропитания. Стабилизация напряжения.
Автоматизация водоснабжения в частном доме
Включение потребителей (например, нагревательные установки) по заданной временнОй программе
Включение света, звукового извещателя или видеокамеры при появлении движущегося объекта в зоне действия датчика
Защита галогенных ламп и ламп накаливания от перегорания, продление их службы в несколько раз
Включение/выключение света (и не только) в зависимости от времени суток (сумерки/рассвет)
Отключение питания от потребителя в случае превышения потребляемой мощности. Защита от несанкционированного подключения к питающей сети
Отключение от электропитания неприоритетной цепи
Как имитировать присутствие человека в помещении путем включения/выключения света через случайные промежутки времени
Контроль и поддержание заданной температуры в помещении
Как заставить работать вентилятор в санузле после отключения освещения на установленный отрезок времени

Статьи на “электрическую тему”

Ввод кабеля в здание
Установка светильников, выключателей, розеток
Как нужно делать проходы для проводки через стены и перекрытия?
Выбор и установка счетчика электроэнергии
Как построить молниеотвод?

Заземление, зануление

Про заземление, зануление в вопросах и ответах
Монтаж вертикальных заземлителей
Искусственные заземлители
Естественные заземлители
Заземляющие устройства
Защитные заземления электроустановок

Электробезопасность

Какие факторы влияют на исход поражения электрическим током
Что такое электрические травмы?
Смерть человека от электрического тока
Действие электрического тока на организм человека

Приборы, энергосбережение

Светодиодные светильники для ЖКХ и их преимущества
Подключение стабилизаторов и правила их подбора
Зачем нужен стабилизатор напряжения
Бытовые электроприборы: тостеры
Бытовые электроприборы: электрочайники
Бытовые электроприборы: пылесос
Бытовые электроприборы: холодильники и морозильники
Бытовые электроприборы: посудомоечная машина
Бытовые электроприборы: обогреватели
Бытовые электроприборы: стиральные машины
Энергосбережение при освещении зданий (2)
Энергосбережение при освещении зданий (1)
Электробытовые приборы и их эффективное использование

Про электричество. Разное

Соединительные кабельные муфты Raychem
Включение в однофазную сеть трехфазного электродвигателя
Как производится выбор плавких вставок предохранителей
Как измерить частоту вращения электрических машин
Маркировка выводных концов машин постоянного тока
Как осуществляется пуск двигателя постоянного тока
Как высушить изоляцию обмоток электродвигателя
Межвитковое замыкание в обмотках электрических машин
Обрыв стержней короткозамкнутых роторов электродвигателей
Как определить мощность электродвигателя
Как увеличить срок службы ламп накаливания
Изменение параметров 3-х фазного асинхронного двигателя
Приборы осветительных электроустановок
Электрические источники света
Световые величины
ИБП для загородного жилья
Пара слов про силовой электрощит

Какие кабели разрешается использовать?

По ГОСТу под землёй разрешается прокладывать кабельную проводку, которая обладает определёнными техническими характеристиками. Желательным параметром для проводки кабеля в траншее без использования труб является наличие так называемой брони. Бронированные кабели, кроме всего прочего, должны обладать и высокими показателями гидроизоляции. Прокладка таких кабелей может проводиться и без защитных труб, однако, стоимость на них выше, чем на бюджетные варианты, которые монтируют в трубной коммуникации.

Для прокладки подземным способом используются специализированные виды кабелей

Рассмотрим основные виды кабелей, которые разрешается проводить в почве без защитных труб:

АВБбШв. Бронированный кабель, внутри которого проведены жилы из алюминия. Броня представлена двумя слоями оцинкованной стали, покрытой сверху изоляционным слоем;
ВБбШв. Такой кабель отличается от предыдущего только материалом, из которого выполнены жилы — имеет медную начинку. По остальным техническим характеристикам ВБбШв похож на АВБбШв. Оба эти типа рекомендуют использовать для проводки электричества на дачных участках. Также их свойства позволяют исключить использование защитных труб.
ПвБШв. Такой кабель также является бронированной разновидностью, однако, в отличие от предыдущих двух видов, изоляционный материал изделия представлен сшитым полиэтиленом. Данный материал обладает высокими прочностными характеристиками, поэтому идеально подходит для прокладки под землёй, но и стоимость его выше. ПвБШв часто эксплуатируется в тяжёлых климатических условиях.

Кроме этого, для подземной проводки подойдут и другие варианты изделий: ААШп, ААШв, ААБ2л и т. д. Такие модели кабельной продукции разрешается эксплуатировать в почве, которая имеет нормальную кислотность.

Для почвы, в состав которой входят активные химические вещества различной природы (солончаки, болота), отлично подойдут следующие модели кабелей: ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и т. д.

Прокладка простого кабеля в защитной трубе будет дешевле использования бронированных проводов

В совокупности с защитными трубами, бронированные кабели обеспечивают высокие показатели надёжности коммуникации и отличаются долгим сроком службы. Но не у каждого хозяина хватит средств, чтобы оборудовать такую проводку. И уж тем более, наименее выгодным вариантом является использование бронированных кабелей и труб. В таком случае используют более дешёвую кабельную продукцию, прокладываемую в трубах.

Кабель, используемый для монтажа в трубах под землёй, как правило, имеет специальную маркировку — СИП (самонесущий изолированный провод). Подобную разновидность кабеля разрешается использовать при прокладке траншейным методом только в совокупности с защитной трубой.

Способы монтажа

В электроустановках кабельные линии прокладывают различными способами, в зависимости от местных условий.

Вне помещений кабельные линии прокладывают, как правило, в кабельных каналах и галереях подземного и надземного типов, выполненных железобетонными плитами, лотками. Для подвода кабельных линий от кабель-канала непосредственно к элементу оборудования используют металлические короба или гофрированные трубы с фурнитурой, обеспечивающую достаточную защиту от негативных факторов окружающей среды.

В зависимости от места расположения электроустановки и требованиям к доступности, механической защите, пожаробезопасности и других факторов, кабельные линии могут быть проложены в трубах, колодцах, в земле в траншее, туннелях.

Внутри помещений кабели могут прокладываться совместным способом в кабельных каналах, предусмотренных в строительных конструкциях, за подвесным потолком, в металлических и пластиковых коробах, трубах различного типа либо открыто по стенам и другим конструкциям, если это не противоречит требованиям ПУЭ. В зависимости от взаимного расположения шкафов зажимов, элементов оборудования и различных устройств, цепи между ними могут прокладываться как кабелями, так и проводами в коробах.

Для удобства прокладки электропроводок и экономии места в кабельной канализации применяют магистральные кабели с большим количеством жил, объединяющие цепи разного назначения, которые допускается прокладывать совместно.

В зависимости от расстояния между шкафами сборок зажимов, цепи между ними могут прокладываться кабелями либо проводами в коробах.

Более подробно о монтаже электрических проводок можно ознакомиться в разделе 13 нормативного документа ГОСТ Р МЭК 60204-1-2007.

Вот мы и рассмотрели, как может выполняться совместная прокладка силовых и слаботочных кабелей. Надеемся, предоставленная информация была для вас полезной!

Рекомендуем также прочитать:

Как правильно маркировать провода в щитке
Ошибки при монтаже электропроводки
Как проложить кабель под землей

Опубликовано:
15.02.2017
Обновлено: 02.04.2019

Прокладка кабеля

Для обустройства кабельной канализации можно задействовать разные кабели: электрические, медные, волоконно-оптические, для связи. В одном канале не допускается наличие кабелей, отличающихся по своему технологическому назначению и техническому устройству.

Например, в одном канале не должны находиться электрический и кабель связи, чтобы они не оказывали друг на друга влияние. При прокладке приоритетными считаются междугородный и магистральный кабели, их монтируют в нижние отверстия пакетов труб.

Прокладку начинают после подготовки каналов канализации. В первую очередь профессионалы определяют для этого кабельный канал. Далее выполняется проверка труб на предмет проходимости канала между соседними колодцами. Если он работопригоден, его очищают при помощи проволочной заготовки. В колодце, который ограничивает пролет, в выбранный канал помещают метровой длины металлические штыри (кабельные палки), стыкующиеся между собой при помощи резьбового соединения. Выполняющий заготовку сотрудник, протолкнув в канал первую палку, соединяет с нею вторую и проталкивает сделанное соединение. Так он продолжает делать, пока в другом колодце данного пролета не появится наконечник штыря.

Мастер кабельной службы, который принимает заготовку в устройстве, сообщает об этом в смотровую конструкцию, откуда проталкивались палки. В подающем устройстве на конце последнего штыря прикрепляют проволоку, о чем и информируют в принимающий колодец. Работник в последнем устройстве вынимает палки, пока не появится из отверстия последняя из них с закрепленной проволокой.

Когда из трубы извлечены кабельные палки, заготовка считается готовой, ее оставляют в канале, проверенном на прохождение. Путем применения заготовки с прикрепленным к ней пробным цилиндром и металлической щеткой (ее диаметр должен соответствовать размеру сечения трубы канала) не только убеждаются в работопригодности, но и одновременно очищают отверстие от загрязнений и строительного мусора.

На практике применяют и иные способы выполнения заготовок, но вышеописанный наиболее прост и надежен.

Технология закладки кабеля в металлические трубы: процесс монтажа

Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:

разметка предстоящей трассы;
подготовка и установка труб;
прокладка кабеля.

Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.

Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.

Наружный диаметр труб, мм	Расстояние между креплениями, м
18-26	2,5
30-42	3,0
45-90	4,0

Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.

На завершающем этапе производится затяжка. Проверяют чистоту труб, при необходимости они продуваются сжатым воздухом, на торцы надеваются пластмассовые втулки. Провода и кабели собираются группами, жилы привязываются к стальной проволоке диаметром 2-5 мм и протягиваются.

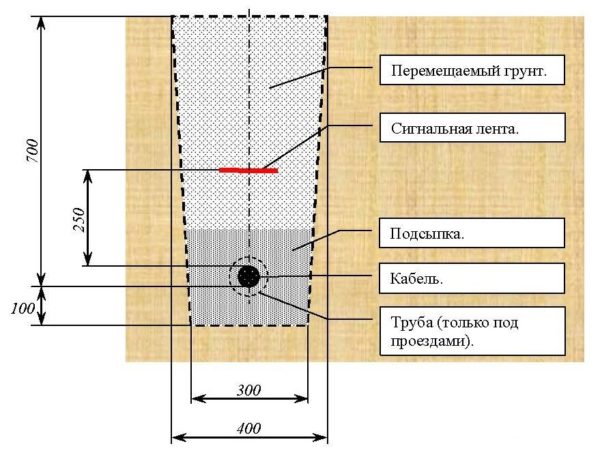

Обустройство траншеи

Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.

Бестраншейный способ укладки кабеля в земле

Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.

Прокладка кабеля под дорогой

В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.

Штробление

Если укладка кабеля при черновой отделке невозможна или толщина слоя штукатурки недостаточна, возникает необходимость в штроблении. Под этим термином понимают проделывание прямоугольной борозды для последующей прокладки скрытой проводки.

Штробы делают при помощи специального инструмента штробореза или же обычной болгаркой. Первый не так популярен из-за своей дороговизны и редкости (то есть взять его у соседа вряд ли получится), однако позволяет справиться с задачей максимально быстро и с наименьшими затратами труда. В отсутствие инструмента используются зубило и молоток. Однако данный вариант чреват возможными сколами и повреждениями штукатурки.

Глубину следует выбирать, чтобы скрывать в борозде провод с запасом. Чаще всего оптимальным вариантом является 2, максимум 2,5 см. С шириной несколько сложнее: необходимо обеспечить между отдельными проводами расстояние хотя бы в несколько миллиметров.

https://youtube.com/watch?v=kvcOhA5bgNM

Перед тем, как вновь оштукатурить стену, необходимо тщательно вычистить накопившийся мусор из штроб, а также покрыть их грунтовкой. Работа с разветвительными коробками ведется на заключительном этапе, так что вначале следует просто оставить провода висеть

Это очень важно, так как сложно заранее предсказать, на какую именно глубину будут устанавливаться коробки

Требования безопасности при организации проводки в трубах

Пожарная безопасность получается на высшем уровне, механическая защита так же хороша. А как быть с электробезопасностью?

Даже если монтаж электропроводки выполнен согласно ПУЭ, в стальных трубах всегда есть шанс попадания фазы на оболочку (собственно на металл). Поэтому кабели выбирается на с двойной, а с тройной изоляцией.

Это вынужденная мера: если при протяжке проводки через стыки, произойдет задир наружной оболочки, общая изоляция нарушена не будет.

Кроме того, стальная труба с кабелем, напряжение в котором превышает 42 вольта, обязательно заземляется. Причем не на рабочий ноль (это вообще абсурд), и не на защитное заземление, проходящее в кабеле. Это должна быть наружная шина, независимо подключенная к общей колодке «земли».

Такая мера не просто защитит вас от поражения электротоком (если контакт с фазой все-таки произойдет). Заземление стальной трубы гарантирует полное отсутствие электрических помех от силового кабеля. То есть, никаких наводок на телевизионные, сетевые компьютерные или иные сигнальные провода не будет.

«Электрические» трубы должны иметь защиту от коррозии. Если вы используете обычные стальные «дюймовки», покрасьте их.

Система должна быть относительно герметичной. Не в плане создания вакуума в трубах, а для защиты от попадания внутрь влаги. Испарение из трубы происходит крайне долго. А нахождение проводов во влажной среде рано или поздно приведет к разрушению изоляции.

Не должно быть и прямого контакта с трубами отопления. Локальный нагрев ни к чему: расстояние до горячей трубы не менее 20 см. Если вблизи трубы есть источник открытого огня, или иная точка с высокой температурой (электрообогреватель, духовка…) желательно перед трубой с электропроводкой разместить металлический экран. Вроде тех, что монтируют на выхлопные системы автомобилей.
