Радиус разворота легкового автомобиля таблица

СОДЕРЖАНИЕ
0
6 384 просмотров
13 февраля 2020

Что такое радиус разворота

Уже из названия характеристики можно догадаться о её сути. Под этим параметром подразумевается полуокружность, которую описывает автомобиль во время манёвра при полностью вывернутом рулевом управлении. Знать это значение нужно обязательно. Более того, необходимо отличать разворот по малому и большому радиусу.

Схематичное изображение поворота авто

Некоторые производители указывают в качестве радиуса разворота два параметра, разделённых между собой дробью. Минимальный показатель поворота автомобиля соответствует следу от наружного колеса, который оставляет транспортное средство при манёвре. Такой показатель называется «от бордюра до бордюра». Это значение не учитывает размеры переднего свеса, от длины которого зависит точность показателя.

На практике удобнее использовать другое значение — радиус «от стены до стены». В этом случае учитываются препятствия, которые входят в минимальное пространство по наружным габаритам и могут быть задеты бампером. Но и на этом ещё не всё. Существует ещё один нюанс, который нужно учитывать водителю при езде в ограниченном пространстве.

Значение для авто с прицепом

При повороте некоторая часть кузова смещается во внутреннюю сторону. Потому при выезде со стоянки нельзя резко выворачивать руль до предельного положения. При таких действиях можно задеть соседний автомобиль. Чтобы понять какой радиус нужен для разворота, необходимо определить минимальный габаритный коридор для своей машины. Для этого нужно знать расстояние, которое отделяет максимальную и минимальную окружности.

Такая осведомлённость позволит не только без проблем маневрировать в сложных условиях и делать правильные манёвры на узкой дороге, но и выполнять поворот на дороге согласно разъяснениям ГИБДД 2020 года.

Насколько важен параметр

Современным водителям приходится ездить в непростых условиях: машин много, а места для них часто не хватает. Особенно это касается парковочных мест в больших городах и людных местах. Часто водителю приходится втискиваться между машинами впритык и выполнять сложные манёвры среди других автомобилей.

Радиус поворота отображает маневренность автомобиля, его способность выполнять повороты на узкой дороге и в ограниченном пространстве. Чем меньшим является этот параметр, тем более комфортным и простым будет управление ТС во время передвижения в ограниченном пространстве. Если известен радиус разворота и ширина дороги, то можно путём проведения несложных расчётов узнать вероятность осуществления манёвра за один раз.

Производители автомобилей обязательно указывают интересующее нас значение для каждого автомобиля. Этот показатель можно найти в практическом руководстве или техническом описании. Но здесь может ждать подвох. Многие производители указывают минимальный показатель — разворот по малому радиусу. Это позволят им представить своё творение более маневренным, чем есть на самом деле. Чтобы узнать действительный показатель, необходимо учитывать размеры свеса автомобиля.

Сравнение показателей маневренности с разными прицепами и без них

Как измеряем

Мы уже говорили выше о двух значениях, которые отображают радиус поворота автомобиля. Для вычисления каждого из них используются разные методы.

  1. Для вычисления параметра «от бордюра до бордюра» необходимо при помощи мела сделать отметку начального положения наружного колеса. Выворачиваем руль пока он не примет граничное положение, разворачиваем автомобиль на 180 градусов. Отмечаем конечное положение колеса. Между полученными отметками измеряем расстояние. Половина от этого результата будет отражать искомое значение. Он будет обозначать необходимую ширину дороги, которая потребуется для разворота авто.
  2. Более реальное значение отображает характеристика «от стены до стены». Для её вычисления потребуется зафиксировать стержень на наружном углу бампера. На стержне крепится мел и выполняется разворот машины, как это делалось в предыдущем случае. Получится полуокружность, в которой потребуется измерить диаметр. Половина этого значения будет отражать нужный нам радиус разворота машины.

В свободном доступе имеются таблицы с радиусом разворота легкового автомобиля. Также найти нужный показатель для конкретной марки машины можно в руководстве по эксплуатации и техническом описании

В любом случае, на этот параметр нужно обращать внимание. Эти знания позволят избежать неприятных ситуаций на дороге и паркинге

Лучшие цены и условия на покупку новых авто

Советы дальнобойщику

Управлять фурой так же трудно, как водить корабль по морю, здесь нужны навыки, многолетний опыт и профессионализм:

  • Никаких резких движений – сзади груз, который превосходит массу тягача. Его инерция толкает машину вперед, и это нужно постоянно помнить, потому что резко изменить направление проблематично.
  • Опасный момент вождения – это повороты, т. к. ведомая конструкция стремится по инерции вперед, что чревато складыванием пополам. Не стоит делать резких движений, а только плавно управлять техникой и не «газовать».
  • Когда выпадают осадки, то такие физические законы, как трение – не действуют, поэтому нужно правильно выбрать скорость пропорционально качеству дорожного полотна.
  • При поворотах на перекрестках помните, что водители соседних машин начинают движение раньше, чем задняя часть автопоезда проедет мимо. Не ленитесь посмотреть в зеркала, чтобы исключить столкновение.
  • Помните, что лихачи совершают рискованные обгоны, занимая освободившееся место между двигающимся транспортом. В случае экстренной ситуации нарушители успеют затормозить, а у вас сзади груз, так что мгновенно остановиться не получится.
  • Следует постоянно помнить, что у полуприцепа самостоятельная траектория движения, поэтому выбирайте радиус немногим больше, чтобы исключить выезд его за линию дороги.
  • Не стоит обгонять, когда не просматривается впереди лежащая дорога, резко свернуть или затормозить уже не получится.

Надеемся, что приведенные в статье рекомендации по прохождению сложных участков дороги помогут дальнобойщикам избежать нарушений ПДД. Помните, что опытный шофер видит далеко, а профессионал уверенно контролирует ситуацию вокруг управляемого транспортного средства.

Особенности маневрирования

Водители-дальнобойщики обладают специфической подготовкой: уверенно входят в повороты на трассе и во время перемещений по городу, при прохождении перекрестков, потому что движения отработаны до автоматизма на специальных дорожках автодрома, как показано на этом видео:

Такой термин, как радиус разворота фуры должен учитываться при разработке подъездных путей к складским помещениям и местам разгрузки крупнотоннажного автомобильного транспорта. А разворотная площадка для фуры должна соответствовать утвержденным стандартам, чтобы большегрузный автомобиль мог уверенно маневрировать на выделенной для этих целей территории.

Таблица ширины площадки для ТС (транспортных средств)

Тип авто Длина ТС в м Ширина площадки, м
Камаз 10 22
Еврофура 18 38

Радиус разворота еврофуры

Европейские стандарты регламентируют ограничения по длине, например, для седельного автопоезда этот параметр – 16,5 метра. Размеры полуприцепа: 12 м от оси ССУ до кормовой части и 2,1 м до переднего бампера.

Стандартный радиус разворота еврофуры, например, на 180 или 360 градусов внутри воображаемой площади, которая составлена двумя окружностями с R = 12,5 м и 5,3 м, должен свободно выполняться при условии, что выступающие части машины не пересекают обозначенные границы во время маневрирования.

Схематическое изображение радиуса разворота фуры

Радиус поворота «американца»

Тягачи с полуприцепами, разработанные американскими конструкторами, называют траками, а маневренность, особенно во время проезда по городу, ограниченная из-за большого линейного размера. Для поворота на 90 градусов такому крупногабаритному транспортному средству требуется в 2 раза больше радиуса, чем европейским аналогам. Поэтому иногда приходится видеть такие ситуации, как на фото.

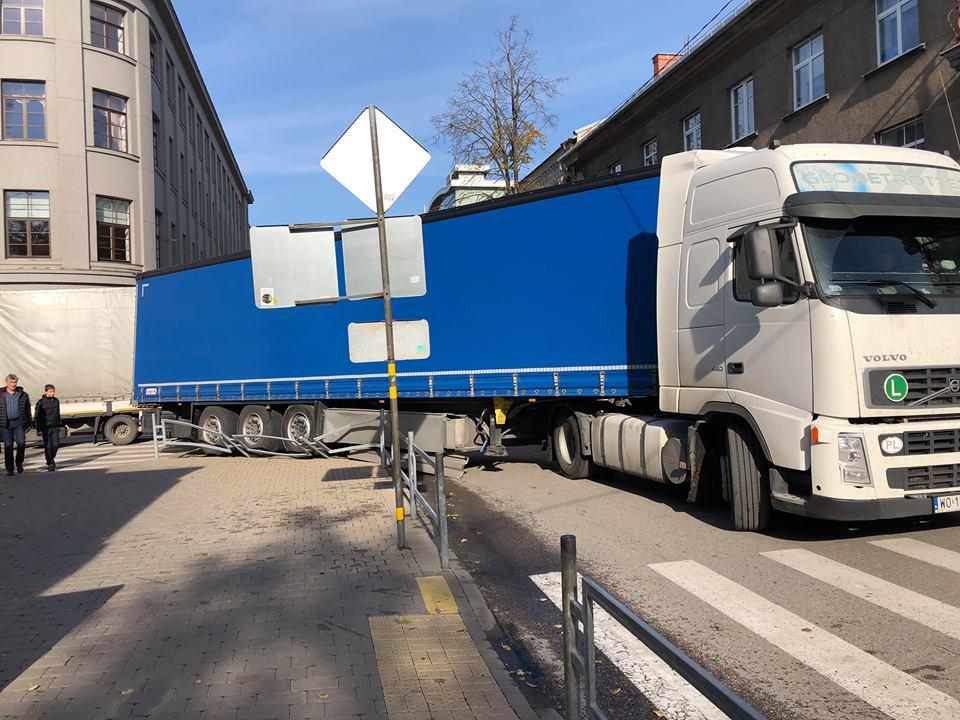

Неправильный разворот фуры

В городской черте такие автомобили не могут осуществлять безаварийное движение, чтобы постоянно не нарушать ПДД, затрудняют перемещение другого автотранспорта, т. к. их длина не соответствует европейским стандартам. Владельцы легковых автомобилей вынуждены держаться на расстоянии от «американцев», чтобы не попасть под удар разворачивающегося «монстра».

Как измеряем

Измерить радиус можно просто: отмечаем стартовое положение одного колеса (наружного), выворачиваем до конца рулевое колесо, разворачиваемся на полные 180 градусов, отмечаем конечное положение того же колеса. Между отметками замеряем расстояние, половина его и будет радиусом разворота. Этот размер является минимальной шириной дороги (именно гладкой части), которая позволит развернуться в один заход.

Это в теории, на практике же придётся учитывать и размер переднего свеса автомобиля, это расстояние от передней оси до кончика бампера. Дело в том, что ширина дороги не всегда ограничена низким бордюром, частенько бывают отбойники, а также сами бордюры могут быть до метра высотой. И если радиус разворота хорошо вписывается в идеальную дорогу, то с высокими ограничителями можно не вписаться. Так вот реальный радиус измеряется чуть сложнее – необходимо на наружной стороне бампера установить свес с мелом (можно на стержне), после разворота мел оставит отметки о реальном радиусе.

Радиус разворота на парковке

Рекомендуемые параметры расчетных автомобилей для Российской Федерации

Библиографическое описание:

Абдуназаров Ж. Н., Мамарасулова М. Н. Рекомендуемые параметры расчетных автомобилей для Российской Федерации // Молодой ученый. 2016. №7.2. С. 26-29. URL https://moluch.ru/archive/111/27588/ (дата обращения: 23.07.2019).

В связи с повышением динамических характеристик автомобилей совершенствуются требования к строительству и проектированию автомобильных дорог. При проектировании дорог возникает необходимость введения понятия «расчетный автомобиль». Этот термин определяется по-разному .

«Расчетный автомобиль – это транспортное средство, используемое для определения геометрических параметров автомобильных дорог (минимальные радиусы поворота пересечения в одном уровне, кольцевые пересечения), влияющих на безопасность, пропускную способность и стоимость пересечения. Это – условная транспортная единица, параметры которой используют в расчетах дорожной одежды и ее элементов».«Расчетный автомобиль – это такой автомобиль, массу, размеры и динамические качества которого используют при проектировании автомобильной дороги. Такие параметры расчетного автомобиля, как размеры и минимальный радиус поворота, должны быть такими же, как и у большинства других автомобилей этого же класса, которые предположительно будут использовать для движения проектируемую дорогу».

При проектировании автомобильных дорог и парковочных мест возникает необходимость определять ширину проездов, величину маневровых площадок, геометрические параметры. Это требует в каждом конкретном случае построения динамического габарита расчетных автомобилей, которое является процессом трудоемким (особенно для автопоездов) и не в достаточной мере освоенным проектировщиками.

Отсутствие систематизированного справочного материала по этим вопросам зачастую является причиной необоснованных проектных решений, которые либо ведут к завышению сметной стоимости объектов, либо не обеспечивают нормальных эксплуатационных условий работы автотранспорта.

Нами было исследован и изучен состав транспортных средств, передвигающихся по российским автомобильным дорогам, и разделен на следующие группы:

1. Легковой автомобиль;

2. Грузовой автомобиль;

Автобусы разделены на три типа: городской автобус, пригородный автобус, сочлененный автобус; автопоезда – два типа по длине.

Исходя из проведенных исследований нами были предложены параметры рекомендуемых расчетных автомобилей для проектирования автомобильных дорог. Были учтены не только длина и ширина расчетного автомобиля, но и база, передний свес, задний свес, который играет немаловажную роль при определении минимального радиуса автомобильной дороги (табл.1).

Размеры рекомендуемых расчетных автомобилей

Тип расчетного автомобилей

Прохождение поворотов

Умудренные опытом дальнобойщики чувствуют габариты автотранспортного средства, состоящего из тягача и полуприцепа с неуправляемой тележкой, а также возникающие сложности, связанные со смещением последней при вхождении в поворот.

Изящное прохождение перекрестка

Гораздо больше внимания водителю фуры требуется при выполнении маневрирования в черте города, где интенсивное движение пешеходов, а также легкового и общественного транспорта. Особо надо отметить сложности при проезде развязок и перекрестков – все необходимые маневры по изменению направления и смены полосы движения нужно выполнить заранее, но не ближе, чем за 20 метров от начала развязки или пересечения дорог.

Выполняя поворот направо, следует обратить внимание на встречную полосу дороги, т. к

автопоезд часто выезжает на нее, чтобы избежать заезда колесами тележки полуприцепа на бордюр, создавая угрозу травматизма пешеходов. При левом повороте не нужно стремиться проезжать центр перекрестка, потому что увеличивается площадь разворота, что затрудняет другому транспорту движение в нужную сторону.

Погрешности в повороте

Статьи по теме

Лонжерон автомобиля – конструкция, функционал, ремонт

Какой должен быть уровень антифриза: норма и тонкости проверки

Как поменять сальник распредвала: подробное пошаговое руководство

Какую жидкость лить в ГУР: разбираем все мифы

Шумоизоляция автомобиля: пошаговая инструкция + обзор материалов

Разбили стекло в автомобиле: кто виноват и что делать

Как снять датчик охлаждающей жидкости самостоятельно и заменить на новый

Заклинило колесо: что делать, если рядом нет СТО

Порядок ремонта насос-форсунок «Скания»

Ремонт рулевой рейки «Шевроле»: все не так страшно

Ремонт рулевой рейки «Опеля»: диагностика, профилактика, сервисное обслуживание

Ремонт рулевой рейки «Ауди»: диагностика и способы

Объем охлаждающей жидкости – важная характеристика технического состояния авто

Бескаркасные дворники: правила выбора и эксплуатации

Штраф за летнюю резину – есть ли он и какой?

Изменяем ли параметр

Отчего зависит радиус разворота? Во-первых, от габаритов авто, их поменять, разумеется, не получится. Во-вторых, от того, какой угол поворота у передних колёс. В общем, поменять радиус без серьёзного вмешательства в основную конструкцию не получится. А это потеря гарантии, а также возможные проблемы со стабильной работой. Обычно такие переделки можно встретить на машинах для дрифта, где выворот делают максимальным. Правда, это делается не для уменьшения радиуса разворота, а для увеличения угла заноса, который может держать машина. Обычные гражданские машины лучше не переделывать.

Статья написана по материалам сайтов: moluch.ru, www.drive2.ru, autowestnik.ru.

Что такое радиус поворота

Многие автолюбители «не в теме», и редко кто из них знает, что такое радиус поворота фуры. Согласно специальной технической литературе – это воображаемая дуга, по линии которой перемещается центр тяжести тягача с полуприцепом при выполнении сложного маневрирования. Максимальное значение этой величины (радиуса) во многом зависит от специфической конструкции транспортного средства.

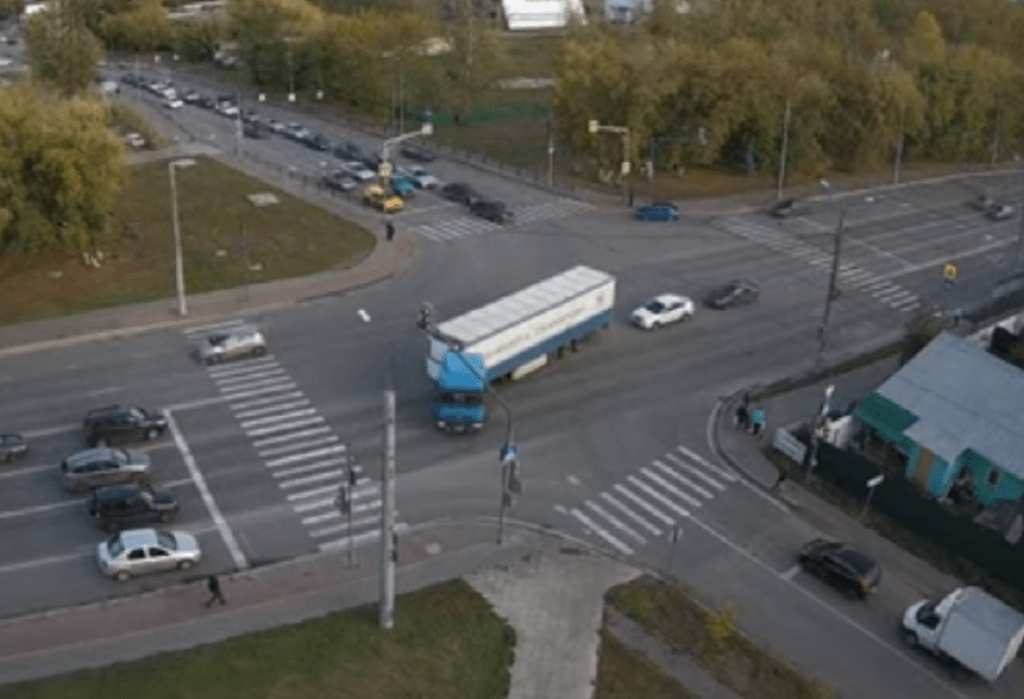

Вот как фура во время поворота может зацепить своим полуприцепом легковой автомобиль:

Есть специальный термин – расчетный автомобиль, его тактико-технические показатели используются при разработке проектов трасс регионального значения. Такие параметры, например: размер и R min поворота должны быть идентичными у каждого класса автотранспорта.

Нормы европейского стандарта регламентируют следующие габариты для автотранспорта большегрузной категории во время движения на поворотах:

  • при R наружном в 12,5 м – R внутренний будет равен или меньше 5,3 м;
  • коридор для вписывания в поворот – 7,2 м;
  • R min наружный не должен превышать 12,5 м.

Например: для автопоезда типа А16, имеющего линейный размер до 16 метров, и аналогичного вида А20 с длиной до 20 м прописаны строгие ограничения, указанные в приведенной ниже таблице:

Тип автомобиля R min поворота, м R min внешний, м R min внутренний, м
А16 9,7 10,2 6,2
А20 12,1 12,6 8,5

Типичными прототипами для расчетных автомобилей могут служить:

  • автопоезд до 16 м – MAN F-200019.403 FLT или европейская фура с габаритами 16,5 × 2,5 м, где первый параметр – линейный, а второй – ширина;
  • 20-метровый вариант – «Мерседес-Бенц Актрос» или СЗАП-8357А, с габаритами 19,8 на 2,5 м.

Автопоезда с двумя или тремя прицепами, имеющие длину больше 20 метров, используются всеми перевозчиками мира, поэтому при разработке макетов автотрасс нужно проводить дополнительное компьютерное моделирование такого специфического движения во время поворотов на пересечениях дорог или городских перекрестках.

Автопоезд на дороге

Список источников

  • yvezi.ru
  • rad-star.ru
  • the-avto.ru
