Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

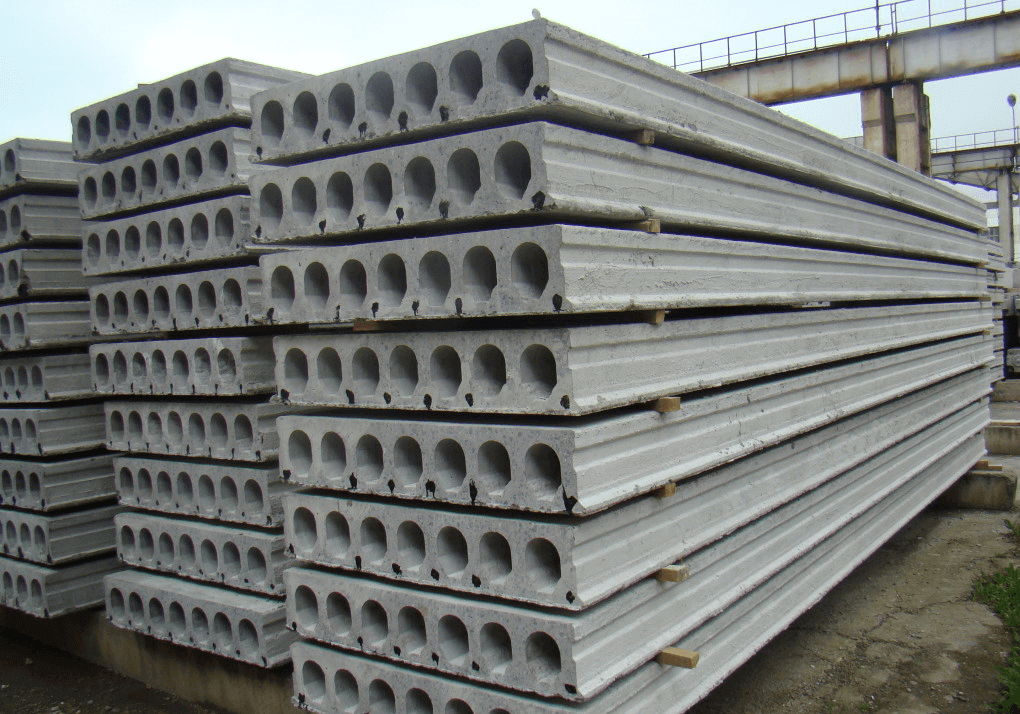

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода

В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

в плитах потолочного перекрытия;
под потолочным покрытием;
на стенах – под штукатуркой, под гипсокартоном;
на полу в стяжке.

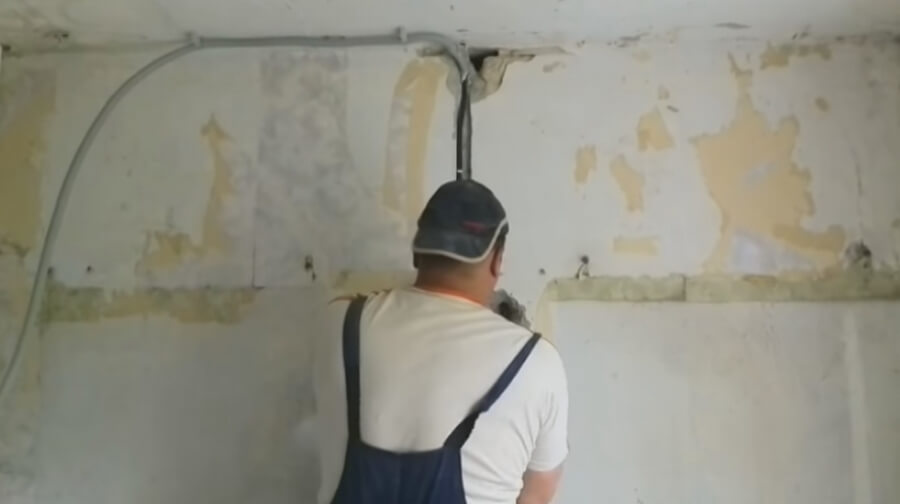

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Этапы проведения работ

Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.

Устройство времянки

Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.

Демонтаж старой проводки

Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.

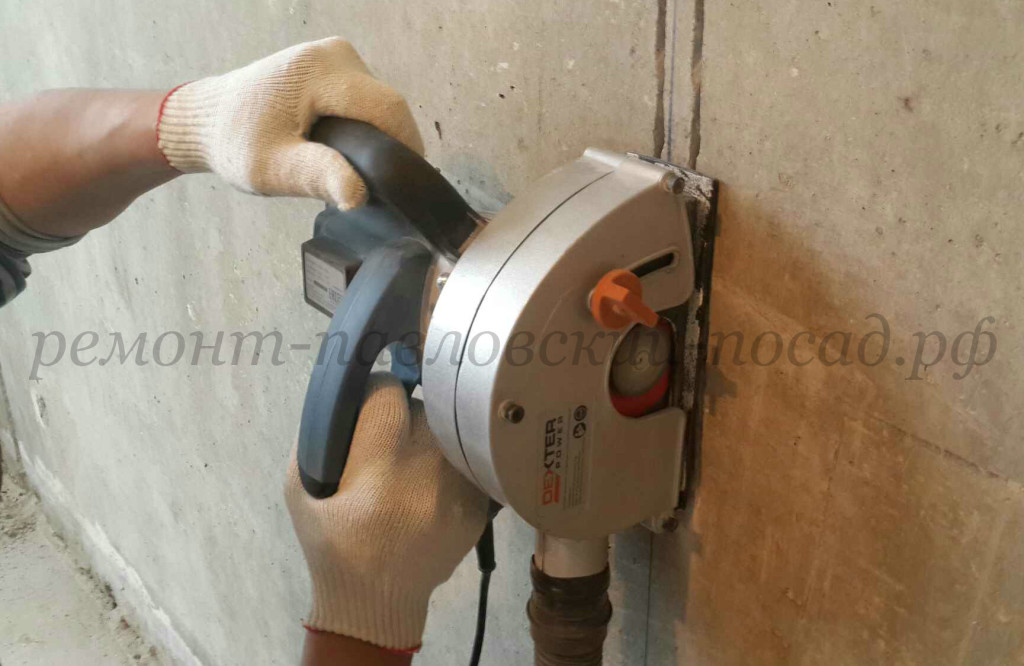

Штробление стен

Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.

Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.

Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.

Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.

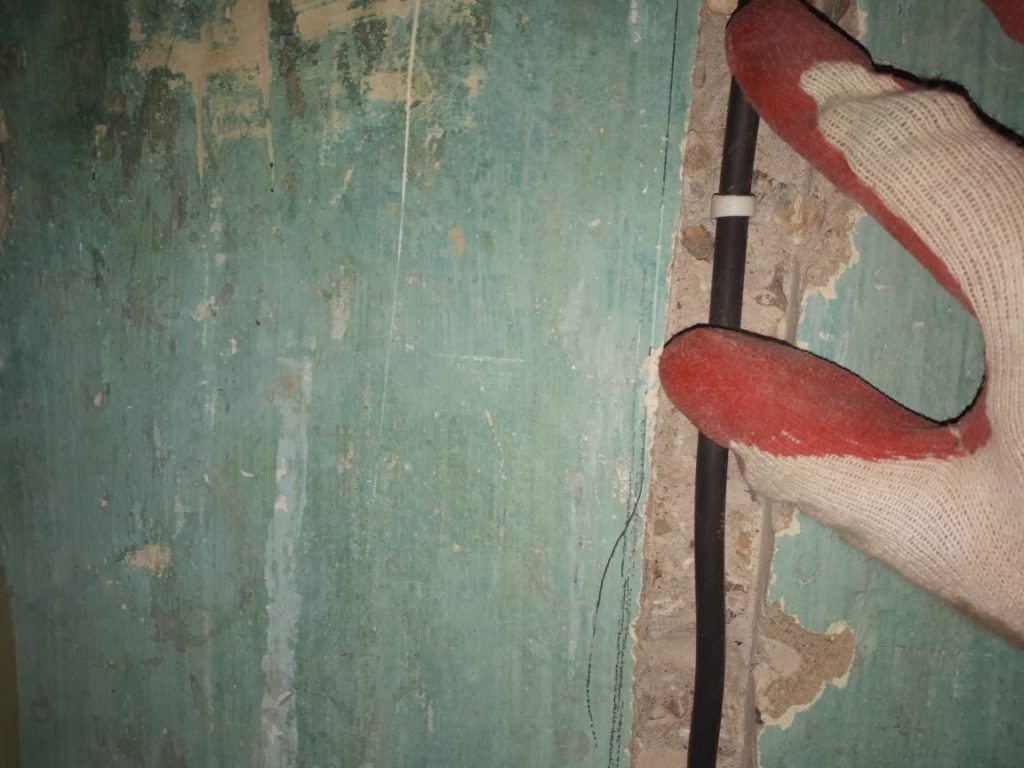

Прокладка проводов

Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.

После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.

Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.

Финальный этап

Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.

Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.

После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.

И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

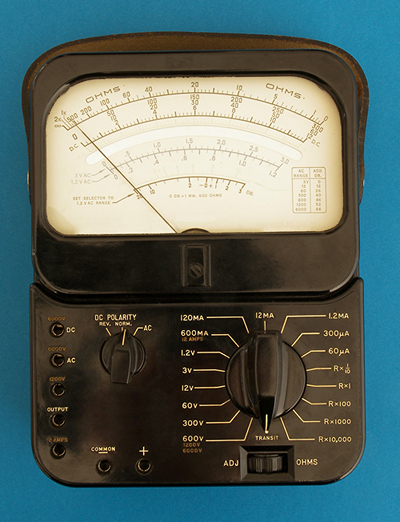

Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.

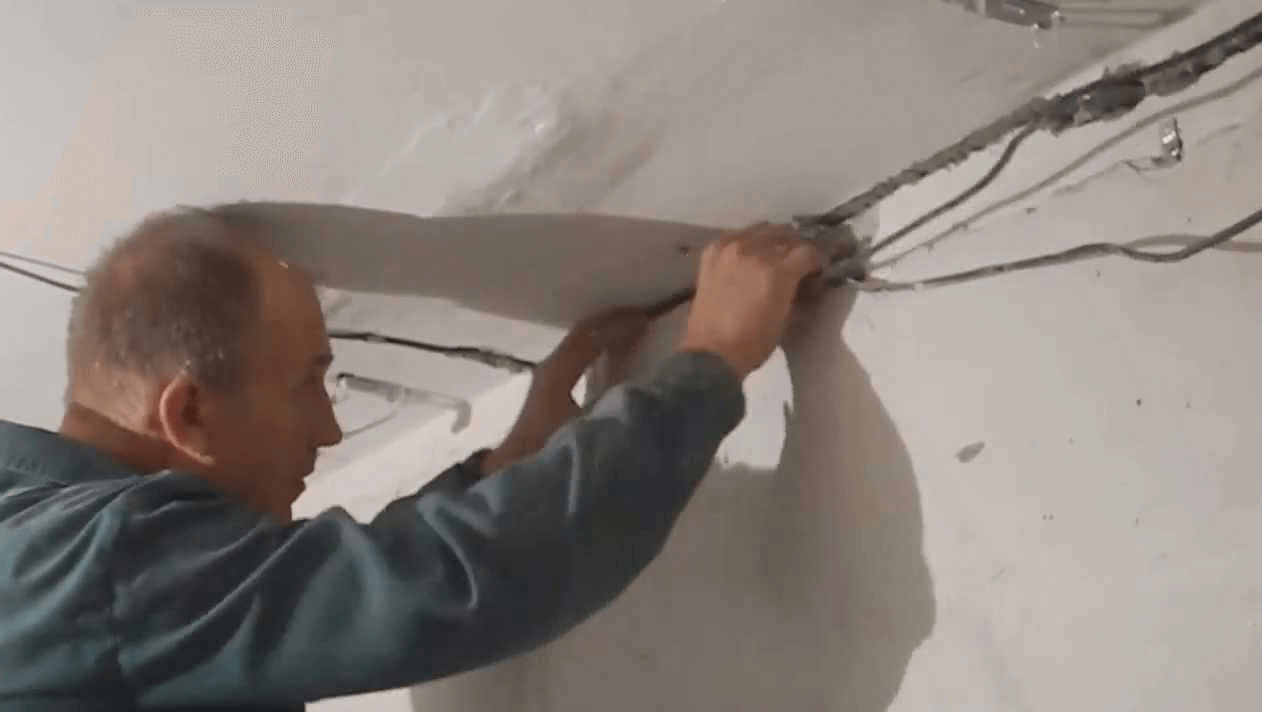

Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

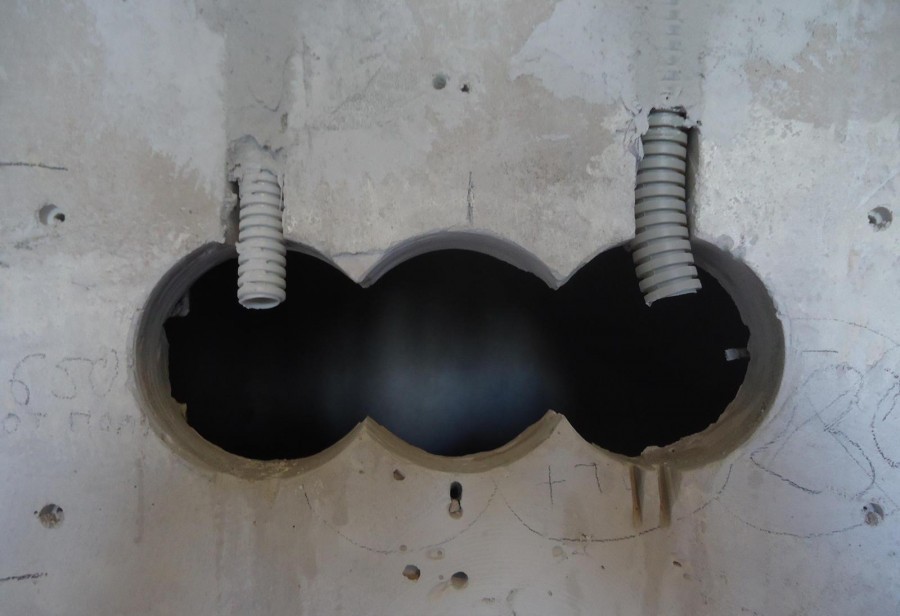

Монтаж отверстий для розеток

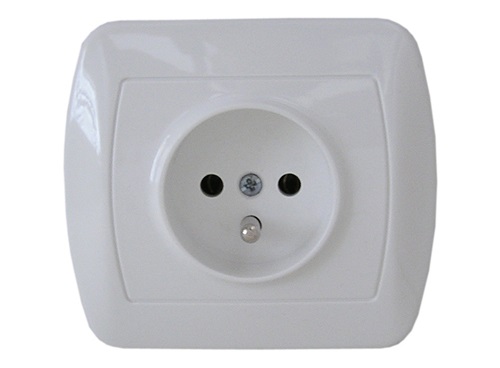

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Завершение

После штукатурно-малярных и обойных работ подрозетники и ВЩ окажутся затертыми и заклеенными, но их легко будет нащупать и вырезать обои по контуру. Вычистив из подрозетников остатки штукатурки, устанавливаем розетки, выключатели, светильники, бойлер.

Затем на клеммниках в ВЩ собираем схему электропитания, но ввод от счетчика пока не подключаем. КАЖДУЮ ВЕТВЬ ПЕРЕД ВВОДОМ В КЛЕММНИК НУЖНО ПРОВЕРИТЬ ТЕСТЕРОМ НА КОРОТКОЕ ЗАМЫКАНИЕ! Теперь на короткое время запитываем квартиру, находим индикатором фазу и ноль, идущие от счетчика.

Снимаем питание, разводим отрезками провода соответствующих цветов фазу и ноль по клеммникам. ЕЩЕ РАЗ ПРОВЕРЯЕМ НА КЗ при включенных автоматах, выключаем главный автомат, запитываем квартиру, включаем главный автомат. Не «бабахнуло»? Проверяем свет, напряжение в розетках и продолжаем ремонт.

Сколько стоит частичная замена?

Некоторые компании или частные мастера, берут за основу количество точек. (Например 500 рублей точка). Объясним почему это неправильно. Точек может быть 10, но проложенных к ним линий может быть в 2 раза больше (проходные выключатели, линии для отдельных приборов и т.д). Поэтому всегда необходим точный просчет и понимание какие это точки. Можно просто заменить пробки на автоматы, и в какой-то ситуации этого будет достаточно. Можно поменять кабель с розетками в комнате, или установить УЗО. В любом случае, любое их перечисленных действий улучшает пожаробезопасность и сохранность проводки в целом.

Цены на наши услуги

Монтаж точки

шт

от 200 руб.
Прокладка коммуникаций к точке

м.пог

от 50 руб.
Коммутация проводов в подрозетнике

шт

200 руб.
Монтаж щитка электрического

шт

от 300 руб.
Установка и подключение автомата на линию

шт

от 150 руб.
Установка УЗО

шт

350 руб.
Перебрать щиток

авт.

от 150 руб.
шт

от 300 руб.

Электрик.org предлагает 2 варианта проведения работ:

Средняя цена замены проводки в одной комнате, полностью. Включает в себя материалы и укладку всех кабелей в штробы, просверленные в бетонной стене.

Этот вариант предполагает, что кабель будет идти в коробах или под плинтусами, а розетки и выключатели будут накладными

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Кстати, говоря о ванной комнате и кухне, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта и монтажа проводки в квартире, для защиты от протечек нужно проложить отдельный кабель от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

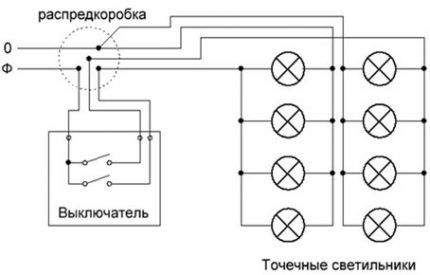

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг. Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но во всей квартире электропроводку придется заменить на трехжильную

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора влагозащищенных розеток для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

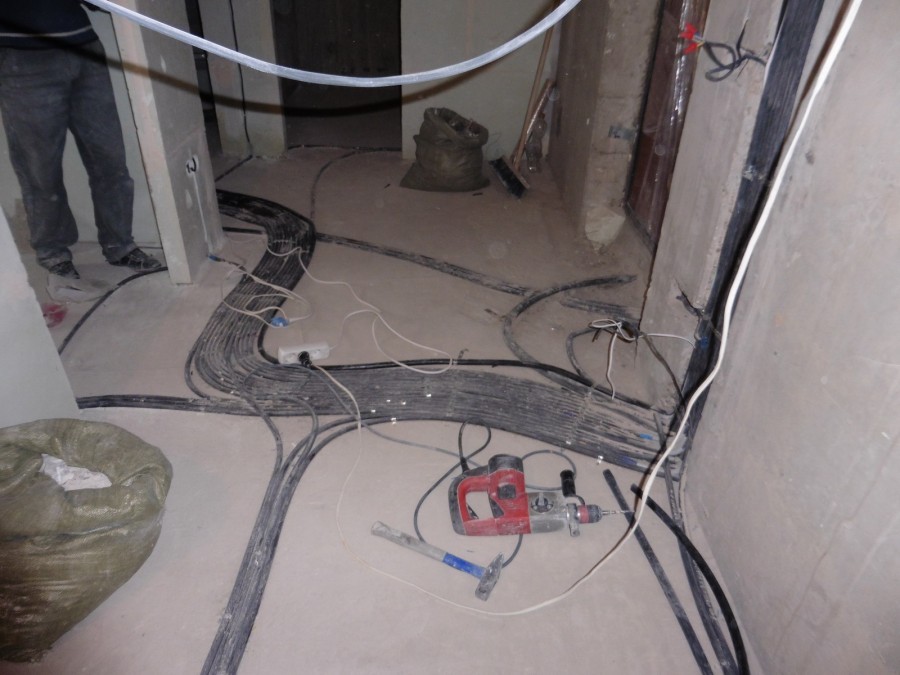

Прокладка проводов по полу и потолку

Открытый тип прокладки и защиты проводки в квартирах используется не так часто как скрытый. Стоит согласиться что, например, проводка по потолку в квартире гораздо выгоднее смотрится в скрытом состоянии, а наличие слишком большого количества кабель-каналов может создать в квартире ощущение тесноты.

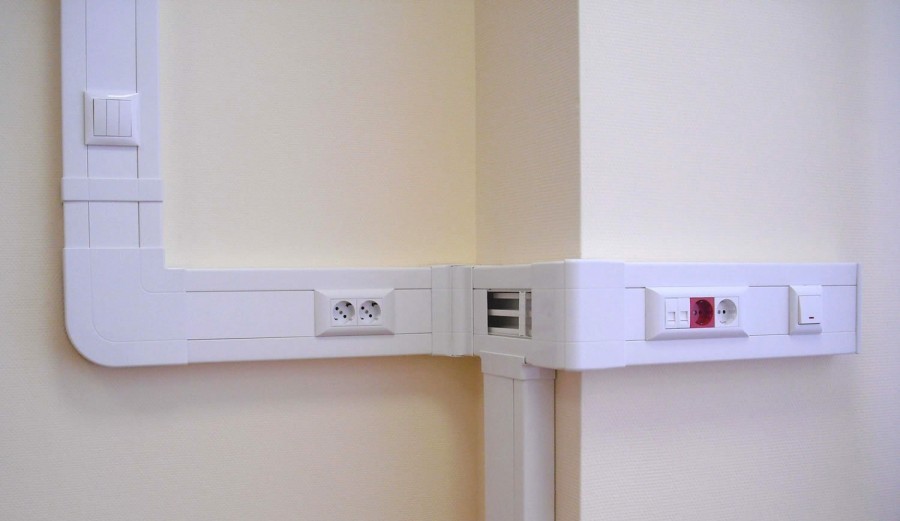

Один из вариантов эстетичного оформления открытой проводки, это проведённая проводка в квартире по полу. В данном случае удобно прокладывать провода в полых пластиковых плинтусах, одновременно выполняющих функцию кабель-каналов.

Помещения приобретают внешнюю эстетичность. Чаще всего, таким образом, скрывают телевизионные провода или слаботочку (телефонные провода и компьютерные)

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.

Полная замена проводки

Количество техники и электроприборов в современных домах продолжает расти. Старая электропроводка не рассчитана на такую нагрузку.Перепады напряжения выводят технику из строя. А любое короткое замыкание может привести к возгоранию и пожару.

Старую электропроводку желательно менять полностью. В результате частичной замены образуются дополнительные опасные места, так называемые спайки и скрутки. Именно в них зачастую и происходит короткое замыкание.

Полную замену электропроводки лучше выполнять во время капитального ремонта. В жилых помещениях проводка, как правило, скрыта под конструктивными элементами (пол, потолок, стены). Во время монтажа скрытой проводки образуется много пыли и мусора.

1 Составление плана работ и прорисовка схемы

Сначала выбирается способ монтажа: открытый, закрытый или комбинированный. Затем составляется новая схема разводки.

На схеме указываются места прохождения дополнительной электропроводки и установки распределительных коробок. Провод должен проходить строго по горизонтали или по вертикали.Угловое или диагональное расположение недопустимо.

Также стоит отметить места, где будут установлены осветительные приборы, выключатели и розетки. Розетки монтируют рядом с расположением самых мощных электроприборов.Выключатели обычно монтируют со стороны притвора двери.

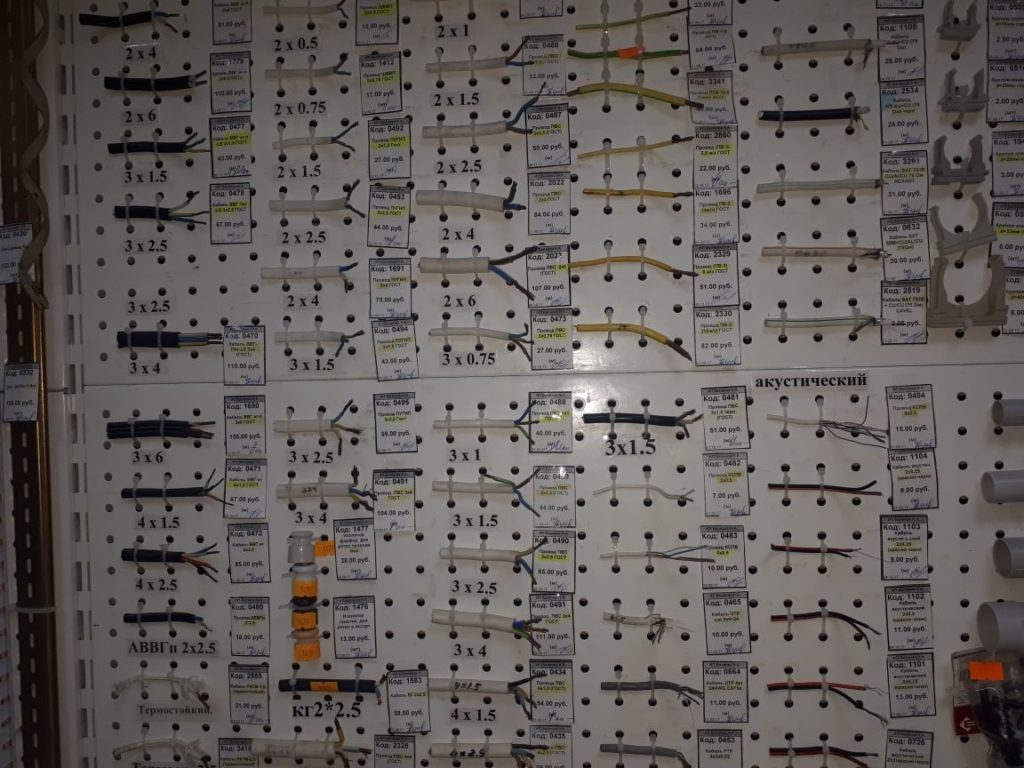

2 Покупка необходимых материалов и оборудования

Придется потратиться на провода, выключатели, розетки и другие сопутствующие материалы. Для монтажа скрытой электропроводки понадобится штраборез или перфоратор.Не стоит экономить на качестве материалов.

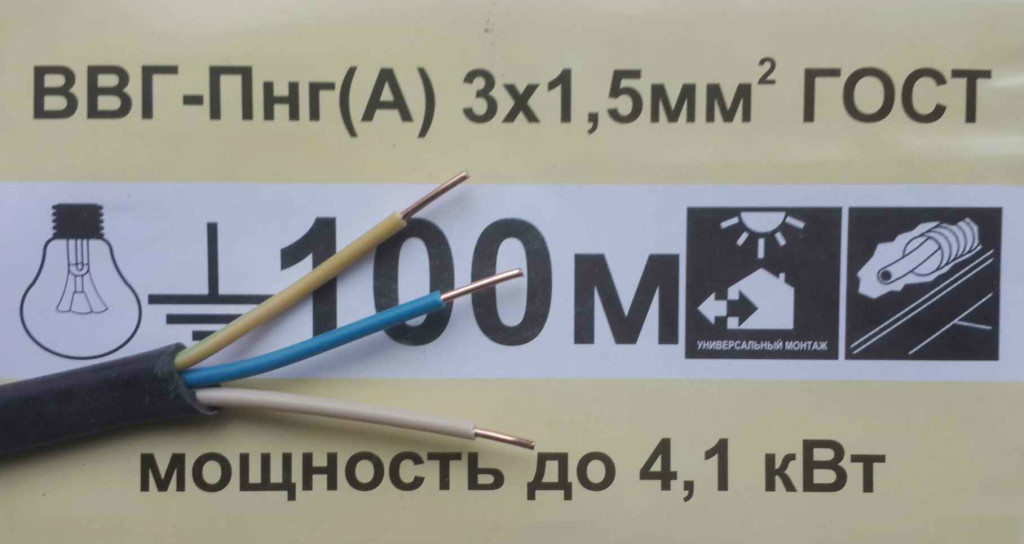

Провод необходимо приобрести медный. Сечение рассчитывается исходя из суммарной мощности всех приборов в квартире, которые могут быть включены одновременно. Затем эту цифру делят на 220.

3 Монтаж электропроводки

Монтаж проводки скрытого типа считается сложной и пыльной работой. С помощью штрабореза подготавливают канавки (штробы) для прокладки кабеля.

Если будут использоваться старые штробы, то их нужно хорошо очистить.

Для подрозетников и распредкоробок вырезаются углубления. Затем кабель укладывается в канавки и закрепляется с помощью хомутов или гипса.

После этого подключаются розетки, выключатели и осветительные приборы.

Концы проводов соединяются в распределительных коробках и тщательно изолируются. Затем все провода подключаются к электрощитку.

Монтаж открытой или комбинированной электропроводки менее сложен.

Провода прокладываются по поверхности внутренних плоскостей, не нарушая их целостности.

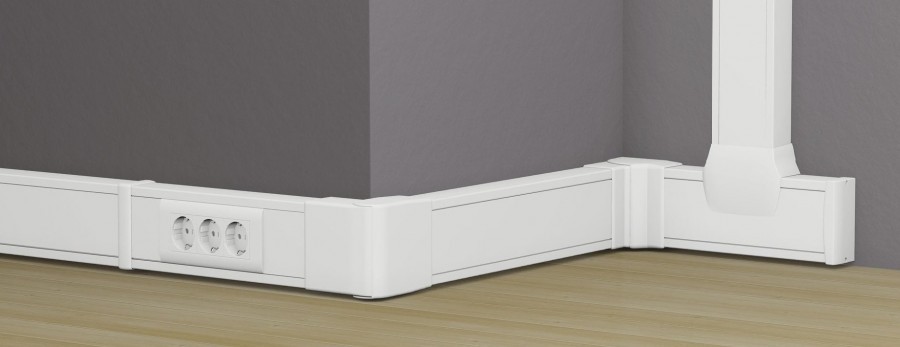

В жилых и коммерческих помещениях для прокладки проводов используют кабель-каналы и короба. В гараже и подвальном помещении можно использовать изоляторы, тросы, гофротрубы.

Такая проводка выглядит менее эстетично, особенно в месте соединения проводов с розетками и выключателями. При ремонте ее нужно снимать и устанавливать заново. Наносить поверх нее побелку и краску запрещено в целях безопасности.

Зато всегда есть возможность подключить дополнительную группу без нарушения целостности стен. В деревянных домах используют открытую электропроводку.

4 Тестирование работоспособности

По окончании работ необходимо проверить работоспособность всей системы. Только после этого скрытую проводку можно штукатурить и приступать к отделочным работам.

Несмотря на кажущуюся легкость, существует множество нюансов при выполнении монтажа электропроводки. Требуются серьезные технические навыки и строгое соблюдение правил проводимых работ.

При любом сомнении лучше доверить работу профессионалам. Только в этом случае можно быть уверенным в безопасности выполненной работы.

Приступаем к замене

Ремонтная времянка

Прежде всего нужно обеспечить электропитанием инструмент на время ремонта. Для этого заранее на дощечку или кусок прочного пластика прикрепляем двойную или тройную розетку и автомат на 16 А с куском кабеля 4 кв.мм. Также запасаемся длинным, чтобы хватило во все комнаты, удлинителем.

Затем обесточиваем квартиру, вывернув пробки или выключив квартирный автомат, обдалбливаем вручную дозу возле счетчика, снимаем ее и выводим наружу провода от счетчика. К ним на плотной скрутке подключаем времянку (скрутка на время ремонта допустима), тщательно изолируем стыки, и прикрепляем времянку к стене. Запитываем квартиру и приступаем к работе.

Штробление и подрозетники

Штробы должны быть прямыми, горизонтальными или вертикальными. Наклонные и кривые штробы ведут к аварийности и травматизму. Горизонтальные штробы ведут в полуметре под потолком.

Штробить и бурить стены нужно с козел или со стремянки с боковыми упорами, какими пользуются рекламщики-наружники. Обычная стремянка от бокового усилия может опрокинуться, и вы грохнетесь вниз с тяжелым быстро вращающимся инструментом в руках.

Границы штробы проводят сначала болгаркой на глубину в диаметр гофра и на ширину долота перфоратора, затем долотом выбивают канавку. Внутри углов болгаркой делают косой рез, и долотом выбивают лунку, чтобы изгиб гофра был плавным.

Лунки для подрозетников в кирпичных стенах выбирают коронкой; в бетонных – долотом. Коронка, попав на арматурину, тут же вся осыпается, а стоит недешево. Выемку под ВЩ у счетчика также выбивают долотом.

Штробление – работа очень шумная, пыльная и грязная. Поэтому ее время нужно согласовать с соседями. Лучше всего – на первую половину буднего дня, когда взрослые на работе, а мамы с маленькими детьми гуляют.

Читайте подробнее о штроблении стен под электропроводку и её технике.

Прокладка проводов

Отмеряем нужные куски кабеля и гофра. Кабель в гофр затягиваем на полу. Затем в лунки на алебастровой подушке ставим подрозетники. Потом укладываем гофр к кабелем в штробы; концы проводов заводим в подрозетники. Наконец, подрозетники домазываем алебастром до уровня стены, а штробы с гофором подмазываем кусочками примерно через полметра.

В завершение укладки проводов заводим вводные концы гофров в ВЩ, смазываем проводящей пастой, схватываем жестяным хомутом на винте, а винт обрезком провода PE соединяем с заземлительной клеммой ВЩ. Прикладываем ВЩ на место, размечаем крепежные отверстия, сверлим их, вгоняем дюбели.

Обесточиваем квартиру, отключаем времянку. На весу вводим в ВЩ провода от счетчика и квартирный PE; присоединяем PE к корпусу ВЩ. Ставим ВЩ на место, крепим. Провода от счетчика тщательно изолируем, укладываем в корпус ВЩ. Пришла пора штукатурить; квартира обесточена.

О расцветке проводов

Ноль (нейтраль, N) всегда обозначен синим или голубым цветом, защитный провод PE – желтый с продольной зеленой полосой. Фазные провода могут быть белыми, красными, черными, коричневыми. Соединять между собой можно только одноцветные провода. Переход фазы на ноль, фазы на фазу и включение выключателя в разрыв нуля недопустимы.
