Таймеры в CoDeSys

Апрель 15, 2011
  Arman

TP Функциональный блок ‘таймер’.

TP(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET аналогично типов BOOL и TIME.

Пока IN равен FALSE, выход Q = FALSE, выход ET = 0. При переходе IN в TRUE выход Q устанавливается в TRUE и таймер начинает отсчет времени (в миллисекундах) на выходе ET до достижения длительности, заданной PT. Далее счетчик не увеличивается. Таким образом, выход Q генерирует импульс длительностью PT по фронту входа IN.

Временная диаграмма работы TP:

Пример объявления:

TPInst : TP;

Пример IL:

CAL TPInst(IN := VarBOOL1, PT := T#5s)

LD TPInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

TPInst(IN := VarBOOL1, PT:= T#5s);

VarBOOL2 :=TPInst.Q;

TON Функциональный блок ‘таймер с задержкой включения’.

TON(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET аналогично типов BOOL и TIME.

Пока IN равен FALSE, выход Q = FALSE,  выход ET=0.  Как только IN становится TRUE, начинается отсчет времени (в миллисекундах) на выходе ET до значения, равного PT. Далее счетчик не увеличивается. Q равен TRUE, когда IN равен TRUE и ET равен PT, иначе FALSE. Таким образом, выход Q устанавливается с задержкой PT от фронта входа IN.

Временная диаграмма работы TON:

Пример объявления:

TONInst : TON ;

Пример IL:

CAL TONInst(IN := VarBOOL1, PT := T#5s)

LD TONInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

TONInst(IN := VarBOOL1, PT:= T#5s);

TOF Функциональный блок ‘таймер с задержкой выключения’.

TOF(IN, PT, Q, ET) Входы IN и PT типов BOOL и TIME соответственно. Выходы Q и ET аналогично типов BOOL и TIME.

Если IN равен TRUE, то выход Q = TRUE и выход ET = 0. Как только IN переходит в FALSE, начинается отсчет времени (в миллисекундах) на выходе ET. При достижении заданной длительности отсчет останавливается. Выход Q равен FALSE, если IN равен FALSE и ET равен PT, иначе — TRUE.

Таким образом, выход Q сбрасывается с задержкой PT от спада входа IN.

Временная диаграмма работы TOF:

Пример объявления:

TOFInst : TOF ;

Пример IL:

CAL TOFInst(IN := VarBOOL1, PT := T#5s)

LD TOFInst.Q

ST VarBOOL2

Пример FBD:

Пример ST:

TOFInst(IN := VarBOOL1, PT:= T#5s);

VarBOOL2 :=TOFInst.Q;

Общая информация об устройстве

Реле – это устройство, которое работает по принципу аккумулятора. По продолжительности рабочего механизма могут быть суточные, недельные, часовые. Устанавливают эти приборы там, где нужен контроль цепей, которые обладают небольшими мощностями. При этом происходит полная изоляция между контрольным и управляемыми проводниками. Реле направлено контролировать одновременно несколько схем, при помощи одного сигнала.

Изначально, реле применялись в междугородных телефонных цепях. Они выполняли функцию усилителя: дублировали сигнал от одного контура к другому и передавали его цепной реакцией. Реле работало в первых компьютерах, выполняло простые команды в логических цепях.

Для чего в реле используется электромагнитное поле? Оно является амортизатором, который замедляет или полностью обесточивает движение, при резком попадании катушки в среду напряжения. Именно это свойство даёт возможность реле задерживать время: замедляется время подключения якоря к катушке напряжения.

Несколько вариантов таких устройств

  • Электронные. Они используются чаще других видов. Устройства могут контролировать процессы с выдержкой времени в доли секунд, при продолжительности бесперебойной работы на несколько тысяч часов. Основными преимуществами являются небольшие габариты, минимальное потребление электроэнергии, наличие разнообразных функциональных программ;
  • С электромагнитным замедлением. Особенностью таких устройств является наличие постоянного тока для работы. Принцип работы заключается в задержке срабатывания устройства, при нарастании основного магнитного тока. Для этого в дополнительной обмотке создаётся дополнительный поток, который препятствует увеличению основного. Такие устройства способны выдерживать включения от 0,07 до 0,11 с, отключения от 0,5 до 1,4 с;
  • Реле с пневматическим замедлением. Оно способно обеспечить выдержку от 0,4 до 180 с. В самом устройстве установлен специальный механизм – пневматический демпфер. Для регулировки времени необходимо изменить сечение отверстия для забора воздуха. В основном используется такой вид реле на промышленных станках, транспортёрах, где необходим последовательный контроль. В них предусмотрено наличие большого числа контактов, которые могут преобразовываться из нормально-разомкнутого состояния в нормально-закрытое. В таких реле легко заменяются катушки, это даёт возможность разместить на одном приборе компактно сразу несколько реле;
  • С часовым или анкерным механизмом. Работа устройства обеспечивается благодаря установленной пружине, которая заводится под электромагнит. Когда на шкале выставляется определённое время, срабатывают контакты, и анкерный механизм начинает свою работу;
  • Моторные реле. Устройство может работать от 10 секунд до нескольких часов. В комплектацию таких устройств, входят: синхронные двигатели, редуктор, электромагнит для сцепления и расцепления двигателя с редуктором и контактами.
  • Контакторное программированное реле. Такой вид используется для коммуникации электрических двигателей и осветительных нагрузок. Для таких реле контакты изготавливаются из сплава серебра. Основной недостаток такого типа – высокий шум при работе. Такие реле используются в приборах для освещения, электродвигателях, отопительных устройствах, конденсаторных батареях тепловых испарителях, вентиляторах, аквариумах, холодильниках и инкубаторах.

Использование реле времени даёт возможность экономить на потреблении электроэнергии, так как свет будет включаться и выключаться автоматически, через установленный промежуток времени.

Типы реле

Все реле подразделяются на устройства с гальванической развязкой и без гальванической развязки. Под гальванической развязкой понимается электрическая изоляция цепей по отношению к другим цепям, находящимся рядом. Имеется полная изоляция между контролирующей цепью и управляемыми цепями.

На практике применяются следующие устройства:

  • Устройства, основанные на электромагнитном принципе. Предназначены для работы в цепях постоянного тока. На катушке устройства добавлен отдельно короткозамкнутый контур. За счёт остаточного магнитного поля происходит замедление на отпускание или замыкание контактов. Пределы регулирования — до 5 секунд.
  • Устройства с пневматическим замедлением. После поступления сигнала якорь не может включить контакт, пока воздух находится в демпфере. Время задержки задаётся путём регулирования отверстия. Задержка возможна до 60 секунд. Реле времени пневматического типа возможно использовать для управления металлорежущими станками или для ступенчатого регулирования разгона и торможения.
  • Моторные реле задержки включения 220 В используются для задержки времени от 10 секунд до десятков часов. Они состоят из синхронного электродвигателя, редуктора, электромагнита и контактов.
  • Устройства на часовом механизме осуществляют регулировку за счёт пружины, взведённой под действием электромагнита. Контакт реле срабатывает только после отсчёта времени часовым механизмом. До появления электронных реле часовые механизмы имели большое распространение. Их отличает простота регулирования, точность отсчёта времени и лёгкая перенастройка.
  • Электронные реле времени с задержкой включения применяются при коммутации малоиндуктивных или неиндуктивных нагрузок. При использовании электронного реле можно сэкономить электроэнергию. Оно может отключать освещение в подъездах и коридорах через некоторое расчётное время, которого достаточно, чтобы покинуть помещение.

Устройство твердотельного реле

Современные твердотельные реле (ТТР) представляют собой модульные полупроводниковые приборы, являющиеся силовыми электропереключателями.

Ключевые рабочие узлы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют подвижных частей, чем отличаются от электромеханических реле.

Размер твердотельного реле во многом зависит от максимально допустимой нагрузки и возможности отводить тепло путем теплопередачи и конвекции (+)

Внутреннее устройство этих приборов может сильно различаться в зависимости типа регулируемой нагрузки  и электрической схемы.

Простейшие твердотельные реле включают такие узлы:

  • входной узел с предохранителями;
  • триггерная цепь;
  • оптическая (гальваническая) развязка;
  • переключающий узел;
  • защитные цепи;
  • узел выхода на нагрузку.

Входной узел ТТР представляет собой первичную цепь с последовательно подключенным резистором. Предохранитель в эту цепь встраивается опционально. Задача узла входа – принятие управляющего сигнала и передача команды на коммутирующие нагрузку переключатели.

При переменном токе для разделения контролирующей и основной цепи применяют гальваническую развязку. От её устройства во многом зависит принцип работы реле. Ответственная за обработку входного сигнала триггерная цепь может включаться в узел оптической развязки или располагаться отдельно.

Защитный узел препятствует возникновению перегрузок и ошибок, ведь в случае поломки прибора может выйти из строя и подключенная техника.

Основное предназначение твердотельных реле – замыкание/размыкание электрической сети с помощью слабого управляющего сигнала. В отличие от электромеханических аналогов, они имеют более компактную форму и не производят в процессе работы характерных щелчков.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.


Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль. У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Принцип работы ТТР

Работа твердотельного реле довольно проста. Большинство ТТР предназначено для управления автоматикой в сетях 20-480 В.

Оптическая развязка позволяет создавать управленческие сигналы минимальной мощности, что критически важно для датчиков, работающих от автономных источников питания (+)

При классическом исполнении в корпус прибора входит два контакта коммутируемой цепи и два управляющих провода. Их количество может изменяться при увеличении количества подключенных фаз. В зависимости от наличия напряжения в управляющей цепи, происходит включение или выключение основной нагрузки полупроводниковыми элементами.

Особенностью твердотельных реле является наличие небесконечного сопротивления. Если контакты в электромеханических устройствах полностью разъединяются, то в твердотельных отсутствие тока в цепи обеспечивается свойствами полупроводниковых материалов.

Поэтому при повышенных напряжениях возможно появление небольших токов утечки, которые могут негативно сказаться на работе подключенной техники.

Ещё пример схемы на реле безопасности Pilz Pnoz

Тема обширная, поэтому даю ещё схемку простейшего реле безопасности Pnoz X7:

Реле безопасности Pilz Pnoz

Через аварийную цепь подается питание на А1, А2. Пуск  – на Y1, Y2. Через последовательные контакты – питание на защищаемую схему.

Обновление, июнь 2015: По просьбе моего любознательного читателя Артура даю типовую (классическую) схему включения реле безопасности Pnoz Pilz.

PILZ Pnoz. Типовая схема включения.

Кто читал эту статью, разберется, что к чему, но хоть пару слов:

Через аварийную цепь (АЦ – кнопки “Аварийный стоп”, кожухи безопасности, двери, и т.п.) и тепловую цепь (ТЦ – тепловые реле, мотор-автоматы, аварийные выходы преобразователей частоты, и т.п.) питание подается на реле безопасности. То есть, если АЦ и ТЦ не в порядке, то реле безопасности не включится, не говоря уж о дальнейшей схеме.

Далее, если питание подано (А1, А2), то на сцену выходит пусковая цепь, состоящая из НЗ контактов КМ1, КМ2, и кнопки “Сброс”. Если контакторы безопасности выключены, то нажатие кнопки S0 возымеет своё действие, и контакторы безопасности включатся. И подадут питание (вверху справа на схеме) на схему управления.

Только после этого у различных контакторов и частотников, входящих в схему станка, появится шанс запуститься и привести станок в движение. И то, если того возжелает контроллер)

Контроллер любит знать, что происходит в станке, которым он управляет (контролировать означает управлять). Поэтому часто с различных участков схемы на него подают сигналы. В данной схеме это: АЦ – всё ОК, или разорвана. ТЦ – всё ОК, или произошёл перегруз или перегрев. КМ1, КМ2 – контрольная цепь в норме, станок готов к работе. Все эти сигналы подаются на входы контроллера, и обрабатываются по желанию программиста-электронщика.

Стоит сказать, что продолжение темы – это контроллеры безопасности, применяемые в последние годы. В них программируются все входы, выходы, можно задать логику работы, обеспечить связь между блоками в разных частях машины.

Обновление от 15 июня 2017 г:

Реле задержки своими руками

Для создания реле с задержкой выключения в 220 В не нужно особых электромеханических знаний, достаточно будет владеть базовыми познаниями в физике и электромеханике. Существует определённое руководство, которое поможет собрать реле самостоятельно.

  1. Для начала необходимо взять гвоздь сотку, и вбить его в деревянную поверхность, таким образом, чтобы половина гвоздя оставалась над поверхностью.
  2. Далее, нужно создать электромагнит. Для этого берётся медная проволока и наматывается вокруг гвоздя, постепенно, виток за витком, снизу вверх. Крепление конца проволоки делается на шапке гвоздя. Для удобства регулировки величины магнитного поля рекомендуется оставлять по несколько сантиметров на каждом конце проволоки.
  3. Следующим этапом станет крепление к доске железной полоски. Её нужно согнуть таким образом, чтобы один из концов был выше верхней части гвоздя.
  4. Один из проводов электромагнита необходимо присоединить к положительной клемме батареи. Другой конец крепится к отрицательной. Таки образом произойдёт соприкосновение гвоздя и железной полоски.
  5. Теперь можно переходить к подключению устройства к питанию. Для этого нужно один из зажимов зафиксировать на нижней части гвоздя, другой на железной полоске. Далее, включается электромагнит, и затем, напряжение.
  6. Такое реле идеально подойдёт для контроля осветительных приборов, отключения или включения небольших устройств. Если присоединить к устройству тиристоры и усовершенствовать таймер, то оно прослужить значительно дольше.
  7. Когда произойдёт включение таймера, то можно задавать определённое время от нескольких секунд до пары часов.

Для реле времени оптимальным считается использование схем на транзисторе. Такие реле отлично подходят для контроля работы дворников на машине, включения и выключения света на улице, работы стиральной машины. Задержка включения реле 220В — отличный вариант, сочетающий в себе бытовые удобства и великолепную экономию.

Из чего состоит реле задержки?

Если устройство представляет собой простое двухканальное электромагнитное реле, то в него входят:

  • проволочная катушка, которая обёрнута вокруг железного мягкого сердечника;
  • якорь из железа, который предназначен для обеспечения низкого сопротивления для магнитного потока;
  • подвижная железная стрелка;
  • один или несколько контактов.

Якорь крепится с помощью шарниров с ярмом и механически связывается и одним или несколькими наборами контактов. Сам якорь удерживает пружина. Она установлена таким образом, чтобы во время отсутствия тока, в магнитной цепи образовывался воздушный зазор. В таком режиме устройства, один из контактов находится в закрытом положении, другой – в открытом. Некоторые из видов устройств имеют большее количество контактов, все зависит от предусмотренных функций.

При поступлении электрического тока, происходит генерация магнитного поля, что позволяет активизировать арматуру с последующим перемещением подвижного контакта. Это позволяет делать разрыва или соединения с неподвижными контактами. При открытых контактах происходит соединение и смыкание контактов, при выключении действия противоположные. При выключенном токе якорь занимает своё первоначальное положение и возвращается под действие силы, которая в несколько раз меньше магнитной, поэтому его положение нормально-расслабленное. Чаще всего эту силу обеспечивает пружина, гравитация применяется только в промышленных установках.

Когда происходит подача тока на катушку, диод проходит через неё и рассеивает энергию из распадающегося магнитного поля при дезактивации. Если этот процесс не запустится, то компоненты схемы получат энергетический всплеск, что повлечёт их выход из строя.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

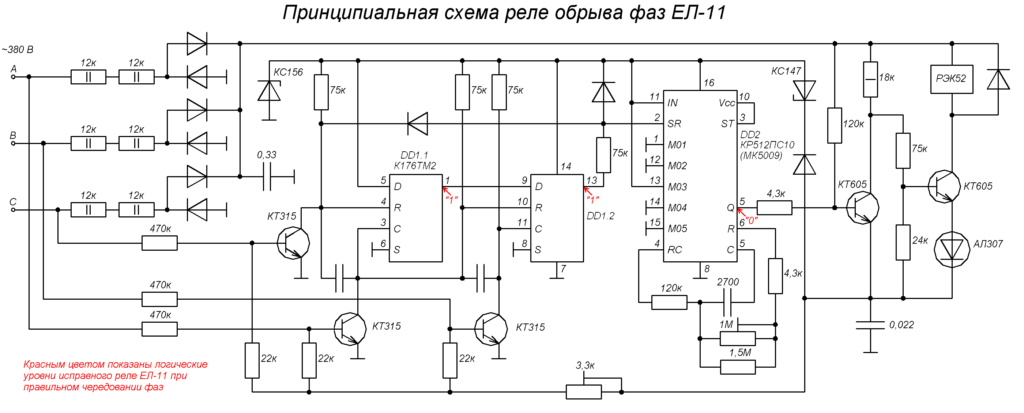

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.


Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи розетки с таймером можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Возможные схемы подключений

Схемы подключения твердотельных реле могут быть самые разнообразные. Каждая электрическая цепь строится, исходя из особенностей подключаемой нагрузки. В схему могут добавляться дополнительные предохранители, контроллеры и регулирующие устройства.

Благодаря тому, что цепи управления и нагрузки в приборе не перекрываются, их электрические характеристики могут отличаться любыми параметрами (+)

Далее будут представлены наиболее простые и распространенные схемы подключения ТТР:

  • нормально-открытая;
  • со связанным контуром;
  • нормально-закрытая;
  • трехфазная;
  • реверсивная.

Нормально-открытая (разомкнутая) схема – реле, нагрузка в котором находится под напряжением при наличии управляющего сигнала. То есть подключенная техника оказывается в отключенном состоянии при обесточенных входах 3 и 4.

Перед покупкой реле необходимо определиться с требуемым типом его первоначального состояния (замкнутое или разомкнутое), чтобы обеспечить правильную работу подключенной техники (+)

Нормально-замкнутая схема – подразумевается реле, нагрузка в котором находится под напряжением при отсутствии управляющего сигнала. То есть подключенная техника оказывается в рабочем состоянии при обесточенных входах 3 и 4.

Существует схема подключения твердотельного реле, в которой управляющее и нагрузочное напряжение одинаково. Такой способ можно использовать одновременно для работы в сетях постоянного и переменного тока.

Трехфазные реле подключаются несколько по иным принципам. Контакты могут соединяться в вариантах «Звезда», «Треугольник» или «Звезда с нейтралью».


Выбор трехфазной схемы подключения реле во многом зависит от особенностей работы техники, подключенной к нему в качестве нагрузки

Реверсные твердотельные реле применяются в электродвигателях в соответствующем режиме. Они изготавливаются в трехфазном варианте и включают два контура управления.

Если для реле важно соблюдение полярности подключения контактов, то на маркировке всегда будет указано, куда подключать фазу и ноль

Собирать электрические цепи с ТТР необходимо только после их предварительной прорисовки на бумаге, потому что неверно подключенные устройства могут выйти из строя из-за короткого замыкания.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

  • однофазные;
  • трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.


К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

  • постоянным;
  • переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.


Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.


Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

  1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
  2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
  3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Что это такое

Реле времени – прибор, основанный на работе по принципу аккумулятора. Зачастую он выполняет функции переключателя и прерывателя. Продолжительность рабочего времени этого устройства может быть часовая, суточная или недельная. Многие виды переключателей оснащены электромагнитом для механического управления переключателем. Существуют также — твердотельные реле —, у которых нет механически движущихся частей. С помощью низких уровней напряжения, которые подаются на клеммы управления, такие аппараты используются для включения и выключения высокомощной цепи.

Когда электрический ток проходит через катушку, он генерирует магнитное поле. Поле активирует якорь, и последующее движение подвижного контакта (или контактов) создает или разрывает (в зависимости от конструкции) соединение с фиксированным контактом. Если группа контактов была закрыта, когда аппарат был обесточен, то движение размыкает контакты и разрывает соединение, и наоборот, если контакты были разомкнуты. Когда ток в катушке отключается, якорь возвращается силой, примерно вдвое меньшей магнитной, в своё естественное положение. Как правило, эта сила обеспечивается пружиной, но гравитация также широко используется в промышленных пускателях двигателей. Большинство таких приборов изготавливаются для более ускоренной работы. В низковольтный условиях уменьшает шум, а в условиях высокого напряжения тока уменьшает искрение.

Список источников

  • SamElectric.ru
  • sovet-ingenera.com
  • elektro.guru
  • StroyVopros.net
  • 220v.guru
  • plc24.ru
  • ElektrikExpert.ru

Похожие статьи

Комментировать
0
121 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
