Какая розетка нужна под духовой шкаф?

Крепление розетки для духового шкафа и панели

Разобрав розетку, вы найдете металлическую панель для крепления розетки к стене. Ее нужно закрепить в первую очередь через имеющиеся отверстия. Приложите панель к стене, сделайте разметку и смело сверлите перфоратором. В отверстия отлично входят дюбель гвозди диаметром в 6 мм. Если стена бетонная, используйте дюбель 6х40. Если же стена кирпичная, то длину дюбеля выбирайте исходя из плотности стены.

Нужно помнить, что дюбель при вбивании или закручивании в него гвоздя, расширяется в своей дальней части. Поэтому если при сверлении вы чувствуете пустоту в кирпиче ближе к поверхности стены, берите длинный дюбель. Длину выбираете так, чтобы ему было в чем закрепиться. Если же при сверлении сразу чувствуется сопротивление кирпича, то достаточно будет короткого дюбеля как для бетона. Но если вы не уверены в прочном креплении панели, просверлите в ней дополнительные отверстия сверлом по металлу и повторите все заново.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

однофазное;
двухфазное;
трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего

При таком подключении важно правильно поставить медные перемычки между фазными клеммами. Подробная фотоинструкция по подключению по однофазной схеме

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Следующий этап – подключение трехжильного провода к электроплите

Важно правильно выбрать схему, определить клеммы и не перепутать провода

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться починить, главное – соблюдать технику безопасности во время работ.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

Скрытой установки
Открытой установки

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки. Если в вашем доме нет заземления, то его нужно обязательно провести отдельно

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания. Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний

Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Выполнение работ

Порядок действий по запитыванию варочной панели или духового шкафа своими руками может быть следующим:

Выбирается сечение электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока предохранителя-автомата и розетки. Если линия электропитания уже проложена, то необходимо оценить ее возможности в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
На основании инструкции по эксплуатации варочной панели и с учетом характеристик домашней электросети нужно выбрать одно-, двух- или трехфазное подсоединение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

Прокладывается кабель к распределительному щитку. Подсоединение варочной панели или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
Производится монтаж электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда отличается от фазного и нулевого. Он может иметь другую форму, размер или иное расположение.
Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовление ниши, предназначенной для установки монтажной коробки.

Запитывание мощных бытовых потребителей своими руками является хотя и не сложной, но очень ответственной задачей. Для ее выполнения нужно тщательно придерживаться рекомендаций изготовителей оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети. Наглядно весь процесс демонстрирует видео ниже.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.. У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю

Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Как перенести розетку

Бывает, что во время ремонта кухни вам пришлось перенести духовой шкаф или электрическую плиту из одного угла в другой, при этом расположение старой силовой розетки осталось прежним. Наверное, можно найти удлинитель или попробовать удлинить провод прибора.

Лучше всего заранее подумать, где будет устанавливаться плита, чтобы рядом расположить розетку

Работа с электроприборами, связанная с их установкой и подключением в сеть, должна начинаться со снятия с них напряжения. Для этого нужно выключить электричество. Возможно, на установленную ранее в кухне электроплиту в распределительном щите есть отдельный рубильник. Может быть, придется выключить все напряжение, которое разведено по дому. Однако этого недостаточно. Если сама плита осталось прежней, используйте провод такой, как и был для предыдущей установки, то есть с таким же сечением. Или же используйте специальную таблицу с выбором сечения в зависимости от мощности плиты. Может потребоваться монтажная клеммная колодка, если до плиты идет провод 40 А, а плите нужно 32 А.

Если же нет, тогда используйте клеммник и клеммы:

Быстрозажимные (для медных гибких проводников);
Винтовые;
Самозажимные (для провода из алюминия).

Обратите внимание на разъем и вилку, которая есть в новой плите. Виды разъемов зависят от страны-производителя

Идеально, если при переносе розетки вы не будете соединять шнур, а замените весь провод напрямую от нового места до электрощитка.

Какую бы силовую розетку вы ни выбрали для электроплиты — отечественного производства или импортного, например, электророзетки Legrand, важно, чтобы все соответствовало нормам установки и подключения

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения. Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе

Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи

Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке. В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

на стене рядом с коробом, рассчитанным для вытяжки;
на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

количество жил;
толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

NYM;
ВВГНГ;
ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!. Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости

Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
От задней стенки дистанция должна быть не менее 4 см.
Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

https://youtube.com/watch?v=8pS69oVPeW8

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

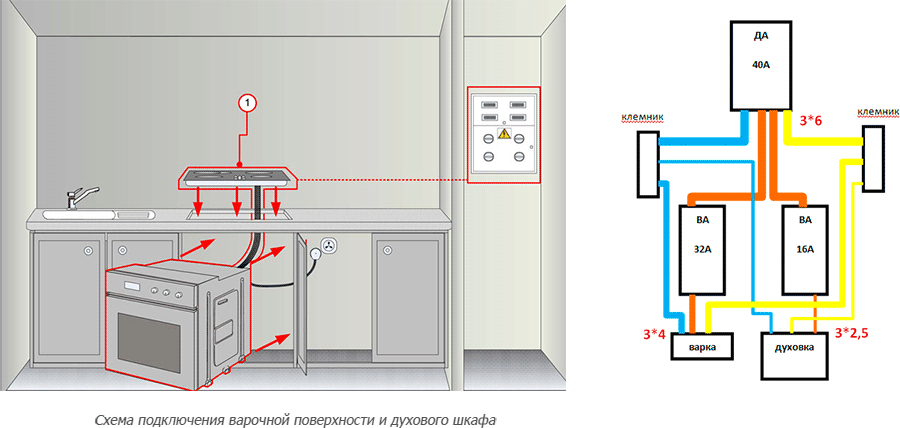

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования

Определяющими являются следующие факторы:

Проводники должны соединяться с распредкоробкой только через прибор УЗО.
Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
Сечение провода должно составлять не менее 6 мм2. В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм2.
Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели

Также стоит обратить внимание на несколько полезных советов:

Поверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Если мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

В зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.
