Подключение варочной панели и духового шкафа к одной линии (10 квт)

Какую выбрать тумбу

Некоторые владельцы квартир с гордостью демонстрируют своим гостям тумбу, в которую установлен духовой шкаф, а сверху смонтирована варочная панель. Конечно подобный мебельный предмет выглядит довольно современно. Однако при этом нарушается основной принцип разделенного приготовления пищи. По своей функциональности эта тумба, представляет собой классическую газовую или электрическую плиту, оформленную в более современном дизайне.

Впрочем, вкусы и потребности у каждого квартировладельца сугубо индивидуальны. При подключении тумбы с панелью и электродуховкой следует предусмотреть наличие электропроводки, рассчитанной на суммарную мощность, потребляемую обоими кухонными устройствами.

Как подключить электрическую варочную панель?

Начать нужно с изучения инструкции, которую предоставляет производитель панели. Как правило, там все подробно написано и приведены необходимые схемы соединения всех проводов. Разобравшись с бумагами пора переходить к практике.

Прежде всего, надо подготовить место, куда варочная плита в итоге будет подключена, т.е. розетку с заземлением. Кстати, сделать это можно и заранее.

Также заблаговременно стоит приобрести зажим-переходник и кабель сечением 2,5-4 мм (в зависимости от мощности плиты).

Теперь можно заняться самой варочной панелью. Ее стоит перевернуть, снять крышку коннектора и с помощью ножа зачистить концы кабеля. Далее с помощью тестера определяем, что является массой, что нулем, а что фазой. После чего останется только подсоединить провода по схеме.

Наиболее удобны для самостоятельного подключения варочные панели марки Bosch. Их конструкция хорошо продумана, проста и не требует каких-либо специальных клемм. Для подключения болты просто обматывают проводом примерно в полтора оборота, а затем болт закручивают. После этого можно закрыть крышку коробки с контактами. Подключение кабеля закончено.

Кстати, нежелательно покупать коннектор отдельно от варочной панели. Чаще всего на нашем рынке продаются подобные изделия китайского производства. К сожалению, они редко имеют надлежащее качество, да и собраны не всегда правильным образом

Иметь качественный коннектор, крайне важно. Особенно учитывая, что нагрузка на контакты во время работы варочной панели бывает достаточно значительной

Теперь нудно подготовить питающий кабель, который идет от розетки.

К нему мы будем подключать клемник, на котором соединим провода от панели и духового шкафа.

После надежного соединения проводов, бытовую технику можно устанавливать на свои места.

Осталось только выполнить проверку подключения варочной панели и духового шкафа, все ли работает.

Мощность

Отдельно стоит поговорить о мощности варочной панели. Хорошая плита нагревается достаточно быстро. И это очень удобно. Ради этого их в принципе и покупают. Но данное удобство имеет и обратную сторону: быстрое нагревание требует потребления большого количества электроэнергии. Некоторые модели варочных плит могут «съедать» до 7 кВт

Именно поэтому особое внимание стоит уделить кабелю, которым варочная поверхность будет подключена к электрической сети. Главное требование заключается в том, чтобы кабель был медным и имел диаметр не менее 4 мм

Также необходимое внимание стоит уделить питающим контактам. Чтобы уменьшить вероятность короткого замыкания и уменьшить количество контактов можно подать питание непосредственно на клеммы варочной поверхности, минуя коннектор.

Какие могут быть трудности при подключении варочной панели?

Теперь стоит обсудить такую немаловажную деталь, как вилка для подключения. Если она готова заранее, то для подключения не потребуется никаких усилий. Достаточно воткнуть ее в розетку. А вот разобраться с коммутацией проводов бывает достаточно сложно. Часто возникает ситуация, когда в стене находится три провода, а от варочной поверхности отходит на один больше. Это говорит о том, что электрическая сеть имеет одну фазу, а приобретенная варочная поверхность – две.

Обойти данное неудобство несложно. Тем более, что большинство проводов имеют цветную маркировку. В этом случае коричневый и черный провода нужно скрутить между собой и соединить их с фазой сети квартиры, как правило, это белый (черный или коричневый) провод. Провода заземления при этом остаются свободными. Бывают такие случаи, что проводка выполнена с проводов одного цвета. В этом случаи нужно с помощью тестера найти фазу и ноль и только потом проводить подключение.

Нужно помнить!

Электрическую варочную панель нужно подключать через отдельный защитный автомат УЗО. Он подбирается в зависимости от мощности варочной поверхности. К автомату не допускается подключение любых других приборов.
Корпус панели должен быть обязательно заземлен и не к другому прибору, а проводом к заземляющему контакту розетки, который в свою очередь соединен с заземляющей шиной.

Видео о том, как правильно подключить варочную панель:

А в заключении хочется напомнить. Работа с электричеством все-таки требует определенных навыков. Кроме того, от качества данной работы зависит еще и безопасность жильцов. Поэтому если есть хоть малейшее сомнение в своих силах, то подключение варочной панели необходимо поручить профессиональным электрикам.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Грамотный монтаж электрической плиты включает следующие этапы.

Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики

Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля

Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Подключение комбинированной газовой плиты к электричеству

В настоящее время практически все газовые печи требуют подключения к электросети, независимо от того комбинированные они или нет. Многие модели оснащены системой автоподжига, подсветкой в духовом шкафу, режимом гриля – всё это требует электричества. Как подключить комбинированную газовую плиту к электричеству в пятиэтажном или любом другом доме рассмотрим ниже.

Для осуществления подключения необходимо учесть следующие нюансы:

Сеть должна быть нестарой, в хорошем состоянии. Бытовая техника создаёт большую нагрузку, и повреждённые провода или криво проложенная проводка могут привести к несчастному случаю.
Если в вашем доме часто наблюдаются скачки напряжения, то выбирать плиту стоит, учитывая этот факт. Сейчас на рынке представлены модели со встроенным предохранителем на такой случай.
Для печи должна быть проложена отдельная силовая линия от щитка. Для такой работы пригоден кабель 3*1,5 (в отдельных случаях стоит отдать предпочтение 3*5) и УЗО в 16 А.

Перед подключением необходимо правильно расположить устройство. Для этого должны быть соблюдены следующие условия:

– наличие в помещении вытяжки или достаточной естественной вентиляции;

– расстояние между трубой с газом и плитой в идеале должно быть не более 1,5 м; допускается и до 4 м;

– необходима установка розетки с заземлением.

Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
имеющие отдельный контакт для заземления или без него;
с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
с интегрированными устройствами – УЗО, реле отключения, таймер;
со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Питание варочной панели

В зависимости от фирмы производителя существует несколько видов питания нагревательной поверхности:

подключение 380 вольт с использованием двух фазных проводников;
для сети 220 вольт;
возможность коммутации трех фаз на 380 вольт.

Перед началом подключения необходимо сверить схему с клеммной коробкой прибора и инструкцией для определения заводской сборки.

Контакты розетки с номерами с первого по третий (L1-L3) включительно применяются для коммутации фазного провода.
Клемма с номерами пять и шесть (N1-N2) нужна для подключения нулевого проводника.
Для коммутации защитного заземления варочной поверхности предусмотрен отдельный контакт розетки с болтовым соединением с соответствующим значком в виде «дерева».

Схема подключения питания для варочной панели

При подходящем питании 220 вольт к варочной панели нет необходимости вмешиваться в заводскую схему, достаточно подсоединить проводники по цветовой расцветке и номерам клемм.

Для подключения фазного проводника используется провод коричневого цвета. Жила синего цвета применяется для коммутации нуля. Провод желто-зеленого цвета используется для осуществления защитного заземления варочной панели.

Для многих новостроек и частных домов ввод питания выполнен трёхфазным кабелем с переменным напряжением 380 вольт.

Двухфазное подключение:

Для двухфазного подключения в клеммной коробке варочной панели снимается перемычка между вторым и третьим контактом.
Разноименные фазные провода подключаются ко второй и третьей клемме (L1-L2), как показано на рисунке выше, с пометкой 2N.
На четвертую клемму подключается нулевой проводник.
Защитное заземление устанавливается на специальное болтовое соединение варочной панели.

При таком питании необходим точный расчёт мощности всего электроснабжения помещения по причине использования двух независимых фаз. При неправильном распределении нагрузки возможно возникновение «перекоса», который приведёт к различным значениям напряжения на каждой отдельной фазе.

Трёхфазная коммутация варочной панели:

При использовании трёхфазного подключения снимаются перемычки с контактов (1), (2), (3) (L1-L3) с обозначением 3N.
Фазные проводники подключаются к варочной панели и вилке на клеммы (L1-L3), порядок чередования фаз не имеет значения.
Для коммутации нулевого провода используется клемма четыре или пять (N). Рекомендуется использовать дальнюю клемму под номером пять по соображениям безопасности.
Подсоединение заземления осуществляется в специальное гнездо с болтовым соединением и соответствующей маркировкой.

Вилка 0.4 кВ

При использовании 380 вольт требуется особая осторожность при коммутации. Если неправильно подключить хотя бы один фазный провод, возможен выход из строя варочной панели или получение ожога вследствие короткого замыкания

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки

Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

Устанавливают евро-розетку – на 16 или 32 А.
С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
Затем устанавливают защитный щиток на корпус и подключают аппарат.
Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

В последнее время электрический духовой шкаф обретает свою популярность. По сравнению с газовым устройством он имеет более широкий диапазон возможностей. В то же время установка электрического духового шкафа не требует вызова мастера.

Выполнить этот процесс вы сможете самостоятельно. В этой статье мы расскажем, как подключить электрический духовой шкаф к сети самостоятельно. Мы предоставили не только сущность монтажа, но и пошаговую инструкцию по установке в кухонном гарнитуре.

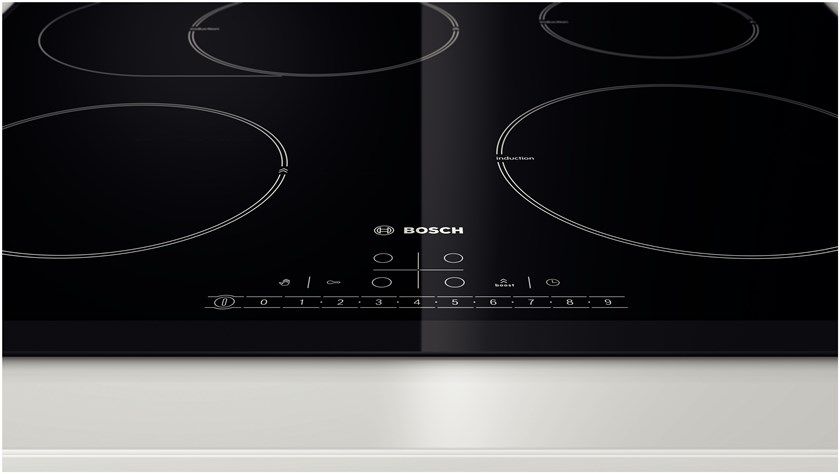

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа работы, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и производит тепловую энергию.

Преимущества индукционных моделей:

Высокая эффективность функционирования и скорость нагревания посуды.
Включенная плита воздействует только на металлические емкости, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
Глянцевая рабочая поверхность сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные устройства не слишком распространены, поскольку имеют некоторые недостатки:

Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
Довольно высокая цена подобного оборудования.
Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Место установки

Если ваши друзья или знакомые подарили вам такую технику, что имеет раздельное питание, то вам нужна комбинированная силовая розетка. Такая сдвоенная розетка позволит осуществить подключение сразу двух устройств станет единым источником питания для всей этой системы. Да и такой контакт будет качественным и при необходимости можно будет осуществить быстрый соединительный разъем. То есть к большой розетке идет подключение панели для варки, а к маленькой – духовки.

Необходимо определиться, где будем ставить розетку. Если, например, есть место за мебелью слева либо справа от духовки, то можно установить розетку там. Строгих правил нет. Хотя важным моментом по евростандарту является то, что розетка не может устанавливаться ниже, чем в 15 сантиметрах от пола. Но чаще розетку ставят на расстоянии 16-25 сантиметров от пола, тут все будет зависеть от каждого конкретного случая, поставленных целей и условий, что имеются.

Еще один момент – розетка подобного типа обычно делается накладной. То есть она не входит в стену, а как бы накладывается поверх нее. Но данный момент не должен никого пугать. Подключение розетки к электрической сети происходит с использованием отверстия, расположенного сбоку.

Монтаж проводов для розетки

Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах

Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей

По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.

А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.

Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием. Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.

Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.

Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.

Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.

Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.

К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.

Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.

Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.

Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке. Теперь можно смело закрыть все крышечкой и наслаждаться работой.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
применяют трехжильные или пятижильные кабели;
включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
для выделенных силовых линий выбирают кабели ВВГнг или NYM;
медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.
