Щебеночно-песчаная смесь

Предисловие

• 1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Центр метрологии, испытаний и стандартизации» (ООО «ЦМИиС»)

• 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»

• 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства ло техническому регулированию и метрологии от 16 мая 2020 г. № 16-пнст

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16—2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: [email protected] в Федеральное агентство по техническому регулированию и метрологии ло адресу: 109074 Москва. Китайгородский проезд, д. 7. стр. 1.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.fu)

Стзндартинформ. оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническо* му регулированию и метрологии

Классификация материала

Смесь представляет собой продукт дробления, имеет зерна разных размеров, чем и определяются ее фракции, от которых зависит сфера использования:

• щпс С1 – размеры зерен достигают 4 см, но продукт может иметь фракции в 5 – 10 мм, на которые приходится большая часть всего объема. На крупные фракции приходится около десяти процентов, и столько же допускается на пылевидные микрочастицы;
• состав С2 – отличается высоким показателем прочности, в него входит щебенка, обладающая хорошими морозоустойчивыми показателями. По размеру зерна достигают 2 см, основу составляют частицы около 1 см. На глину и пыль допускается не более пяти процентов. С таким материалом можно работать при любых погодных условиях и температурных режимах;
• С3 – основное отличие – самые крупные гранулы, достигающие 12 см. Основу смеси составляет гранитная щебенка и песок карьерный, на глину и пыль приходится не более четырех процентов. Основные свойства такой ЩПС – прочность и устойчивость к морозам, легкость укладки;
• С4 – в состав входит просеянный песок и щебенка, гранулы которой составляют 8 см. ЩПС обладает хорошим качеством и высоким коэффициентом уплотнения, что придает удобство при хранении и транспортировке;
• С5 – средний размер фракций от 4 до 8 см. Насыпной материал отличается высоким качественным уровнем, пользуется особой популярностью. На долю глины и пыли отводится не более четырех процентов;
• Смесь С6 – отлично трамбуется катком, хранится долго. С таким материалом можно работать при любых температурных режимах;
• С7 и С8 – мелкофракционный материал в 5 – 10 мм;
• С9 – гранулы до 8 см.

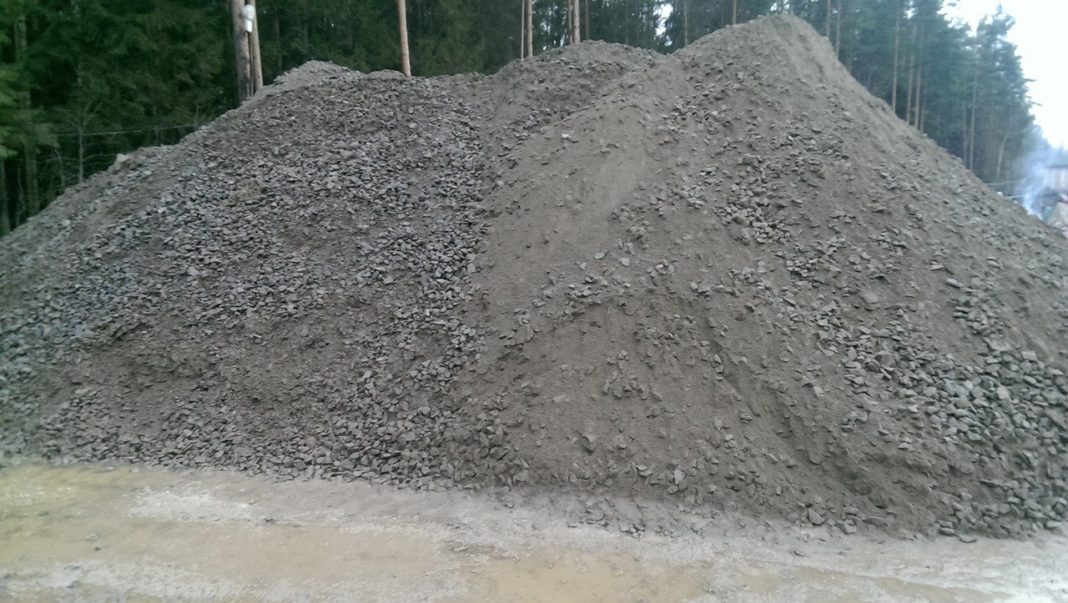

ЩПС С4

Область применения

Так как материал отличается приемлемой стоимостью и отлично поглощает влагу, он пользуется популярностью и получил широкое применение, как универсальное сырье.

ЩПС применяют в следующих видах работ:

• создании покрытий из бетона и асфальта;
• уплотнении и выравнивании слоев перед укладкой дорожных покрытий;
• формировании главного и балластного слоя железнодорожных путей;
• приготовлении асфальтобетона.

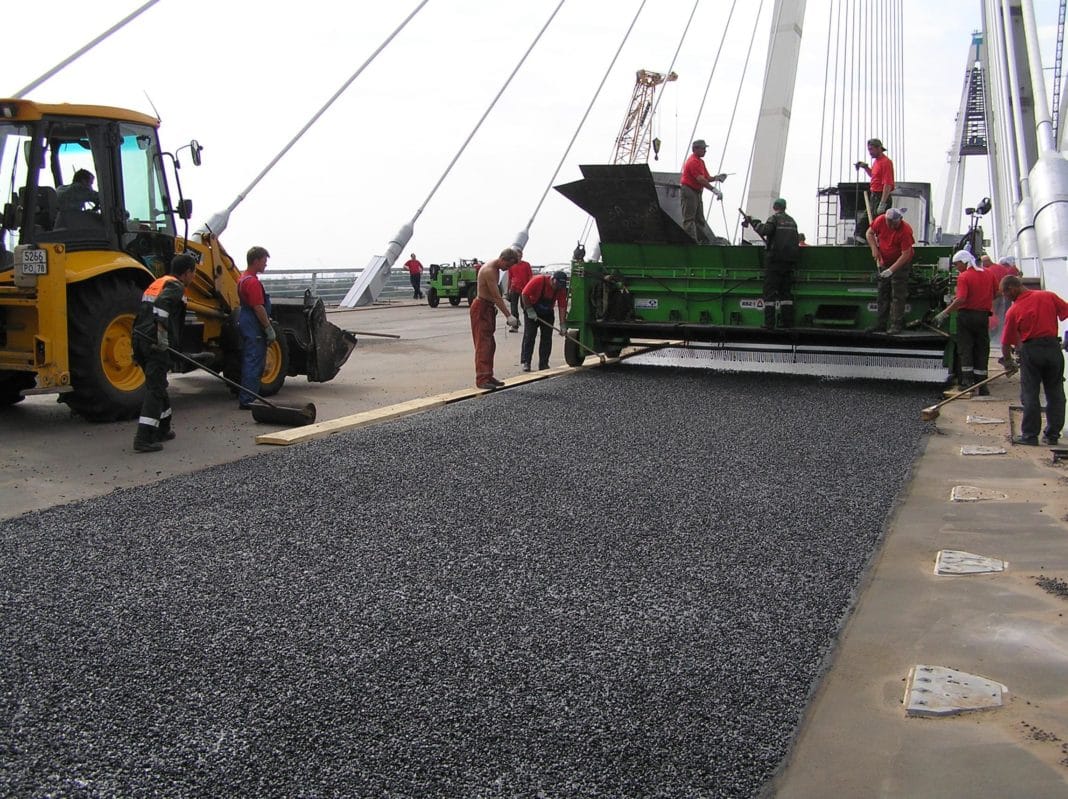

ЩПС используют в дорожном строительстве

ЩПС считается незаменимым материалом при обустройстве различных площадок, путей для передвижения крана. При выполнении каких-нибудь особых работ строительного характера удельную массу гравия и щебенки разрешается увеличить до семидесяти процентов и более.

Исходя из применения, материал делится на определенные виды смесей, предназначенных для:

• устройства оснований аэродромов и автодорожных покрытий;
• балансировок насыпных частей железнодорожных путей;
• асфальтобетонных составов любых типов.

Своими качествами строительный материал приобрел популярность и стал востребованным почти на каждом объекте.

Основные свойства

На них оказывают влияние свойства песчаного материала и характеристики щебенки.

Морозостойкость

Важная характеристика щебеночного материала, оказывающая влияние на эксплуатационные показатели ЩПС, так как после замораживания и последующего оттаивания он подвергается разрушениям. Число циклов, которые способен выдерживать материал, маркируется буквой F. Наиболее распространенный тип щебенки, используемый в приготовлении ЩПС – F300.

Прочность

Этот показатель щебенкиполностью зависит от того, из каких горных пород материал произвели. Чем больше такой показатель, тем большими показателями прочности обладает щебеночно-песчаная смесь. По показателю прочности щебенку разделяют на несколько групп:

• высокопрочный – М1 200 – М1 400;
• прочный – М800 – М1 200;
• средней прочности – М600 – М800;
• слабой прочности – М300 – М600;
• очень слабой прочности – М200 .

Высокопрочный материал используют для изготовления щебеночно-песчаной смеси, которая предназначается для строительства дорог.

Коэффициент фильтрации

Данным показателем определяется глубина, на которую за сутки способна проникнуть влага. Во время укладки автодорог при обустройстве оснований дренажей применяются смеси с коэффициентом 1. Составы с показателем фильтрации, равным 7, используются для строительства аэродромов. А вот ЩПС с коэффициентом 0.2 идут на создание оснований автострад.

Содержание глинистых и пылевидных частиц

Немаловажный показатель, влияющий на эксплуатационные показатели и качественное состояние ЩПС, выражаемый процентным содержанием частиц. В материалах, используемых при строительстве оснований, их количество достигает двадцати процентов. Смеси, используемые для изготовления покрытий, отличаются десятипроцентным содержанием таких частиц.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей эоны

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.4.034 Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Классификация и маркировка

ГОСТ 17.2.3.01 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов

ГОСТ 17.2.3.02 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями

ГОСТ 28846 (ИСО 4418—78) Перчатки и рукавицы. Общие технические условия

ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 32703—2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования

ГОСТ 32726 Дороги автомобильные общего пользования. Песок природный и дробленый. Опре

деление содержания глины в комках

ГОСТ 33026 Дороги автомобильные общего Определение содержания глины в комках

ГОСТ 33029 Дороги автомобильные общего Определение гранулометрического состава

ГОСТ 33030 Дороги автомобильные общего

пользования, пользования.

пользования.

Щебень и

Щебень и

Щебень и

гравий из горных пород.

гравий из горных пород.

гравий из горных пород.

Определение дробимости

Издание официальное

ГОСТ 33047—2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение насыпной плотности и лустотности

ГОСТ 33048—2014 Дороги автомобильные общего пользования. Щебень и гравий из горных по» род. Отбор проб

ГОСТ 33051 Дороги автомобильные общего пользования. Щебень и гравий из Определение содержания дробленых зерен в гравии и щебне из гравия

горных горных горных горных горных

пород, пород, пород, пород, пород.

ГОСТ 33053 Дороги автомобильные общего пользования. Щебень и гравий из Определение содержания зерен пластинчатой (лещадмой) и игловатой формы

ГОСТ 33055 Дороги автомобильные общего пользования. Щебень и гравий из Определение содержания пылевидных и глинистых частиц

ГОСТ 33056 Дороги автомобильные общего пользования. Щебень и гравий из Определение устойчивости структуры зерен щебня (гравия) против распадов

ГОСТ 33109 Дороги автомобильные общего пользования. Щебень и гравий из Определение морозостойкости

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии 8 сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего сода, и по выпускам ежемесячного информационного указателя «Национагъные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение. в котором дана ссыпка на него, рекомендуется применять 8 части, не затрагивающей эту ссылку.

5 Технические требования

Готовые смеси должны соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному предприятием изготовителем.

5.1 Определение гранулометрического состава готовых смесей осуществляется на ситах с квадратными ячейками*.

Готовые смеси в зависимости от гранулометрического состава делятся на категории и марки.

5.1.1 Категория готовой смеси определяется при ее рассеве в зависимости от проходов через контрольные сита с размерами ячеек D. 1. 4D и 2D (где D — это размер ячеек сита, соответствующий наибольшему размеру зерен в смеси).

Требования к проходам на контрольных ситах для каждой категории приведены в таблице 1. Если размер ячеек контрольного сита не совпадает с размером ячеек используемых сит*, то вместо кон* трольного сита используют ближайшее по размеру ячеек сито.

Таблица 1

* Если наибольший размер зерен а смеси О составляет 63 мм и более, то требования на сите 1.4D не нормируют.

5.1.2 Марку готовой смеси определяют при ее рассеве в зависимости от проходов через контрольные сита А. В. С. Е, F. G.

Проходы на контрольных ситах А. В. С. Е, F. G должны соответствовать требованиям, приведенным в таблице 2.

Таблица 2

Размеры ячеек контрольных сит А. В. С. Е. F. G принимают в зависимости от типа готовой смеси в соответствии с таблицей 3.

Таблица 3

Рекомендации по применению готовых щебеночно-гравийно-песчаных смесей в конструктивных слоях автомобильных дорог приведены в приложении А.

5.2 В зависимости от содержания частиц размером менее 0.063 мм (пылевидных и глинистых) готовые смеси подразделяют на шесть марок в соответствии с требованиями, приведенными в таблице 4.

Таблица 4

• 5.3 Содержание в готовых смесях глины в комках должно быть не более 2 % масс.

• 5.4 Содержание зерен пластинчатой (лещадной) и игловатой форм в щебне и в гравии не должно превышать 40 %.

Примечание — Допускается по согласованию изготовителя с потребителем содержание зерен пластинчатой (лещадной) и игловатой форы в щебне и гравии свыше 40 %. но не более 50 %.

• 5.5 Группа по содержанию дробленых зерен в щебне из гравия должна быть не ниже пятой в соответствии с требованиями ГОСТ 32703.

• 5.6 Водостойкость щебня и гравия, входящих в состав готовых смесей, должна соответствовать требованиям таблицы 5.

Таблица 5

Водостойкость щебня из изверженных и метаморфических пород и щебня из гравия марки М600 и выше, а также щебня из осадочных пород марки М800 и выше не определяют и относят к марке В,.

• 5.7 Щебень и гравий, входящие в состав готовых смесей, по дробимости. морозостойкости и устойчивости структуры против распадов должны соответствовать требованиям ГОСТ 32703.

• 5.8 Допускается применение в готовых смесях щебня из двух и более разновидностей горных пород.

• 5.9 Область применения готовых смесей определяют в зависимости от значений суммарной удельной эффективной активности естественных радионуклидов в соответствии с таблицей 6.

Таблица б

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

щебень из горных пород (щебень): Неорганический сыпучий каменный материал в виде зерен крупностью более 4 мм. получаемый дроблением и рассевом продуктов дробления горных пород, гравия и валунов, а также попутно добываемых пород или некондиционных отходов горных предприятий по переработке руд и неметаллических ископаемых других отраслей промышленности.

(ГОСТ 32703—2014, пункт 3.1]

3.2

гравий из горных пород (гравий): Неорганический сыпучий природный каменный материал, состоящий из окатанных зерен крупностью более 4 мм.

[ГОСТ 32703—2014, пункт 3.2)

3.3

дробленый песок: Неорганический сыпучий материал с крупностью зерен до 4 мм. полученный из отсева дробления горных пород при производстве щебня и отходов металлургической и других видов промышленности, а также при дроблении горных пород и гравия с использованием специального дробильно-размольного оборудования.

(ГОСТ 32730—2014, пункт 3.1]

3.4

природный песок: Неорганический сыпучий материал с крупностью зерен до 4 мм, образовавшийся в результате естественного разрушения горных пород и получаемый при разработке песчаных и песчано-гравийных месторождений.

(ГОСТ 32824—2014, пункт 3.1]

• 3.5 партия: Количество готовой смеси, произведенное в течение суток и/или отгружаемое одному потребителю в течение суток, но не более 3000 мэ.

• 3.6 готовая щебеночно-гравийно-песчаная смесь: Искусственно приготовленная смесь из щебня и песка (щебеночно-песчаная смесь), гравия и песка (гравийно-песчаная смесь) или щебня, гравия и леска (щебеночно-гравийно-песчаная смесь).
