Трехфазные стабилизаторы напряжения на 15 квт

Недорогой трёхфазный стабилизатор на 15 кВт

Электромеханический стабилизатор RUCELF SDV-3-15000 на 15 киловатт выполнен в вертикальном металлическом корпусе.
Имеет открывающуюся переднюю панель, на которой расположены аналоговые приборы, отображающие уровни напряжения по фазам, а также силу тока.
Также есть кнопка задержки включения, а система вентиляции у данной модели естественно, то есть без применения вентиляторов, которые зачастую выходят из строя.

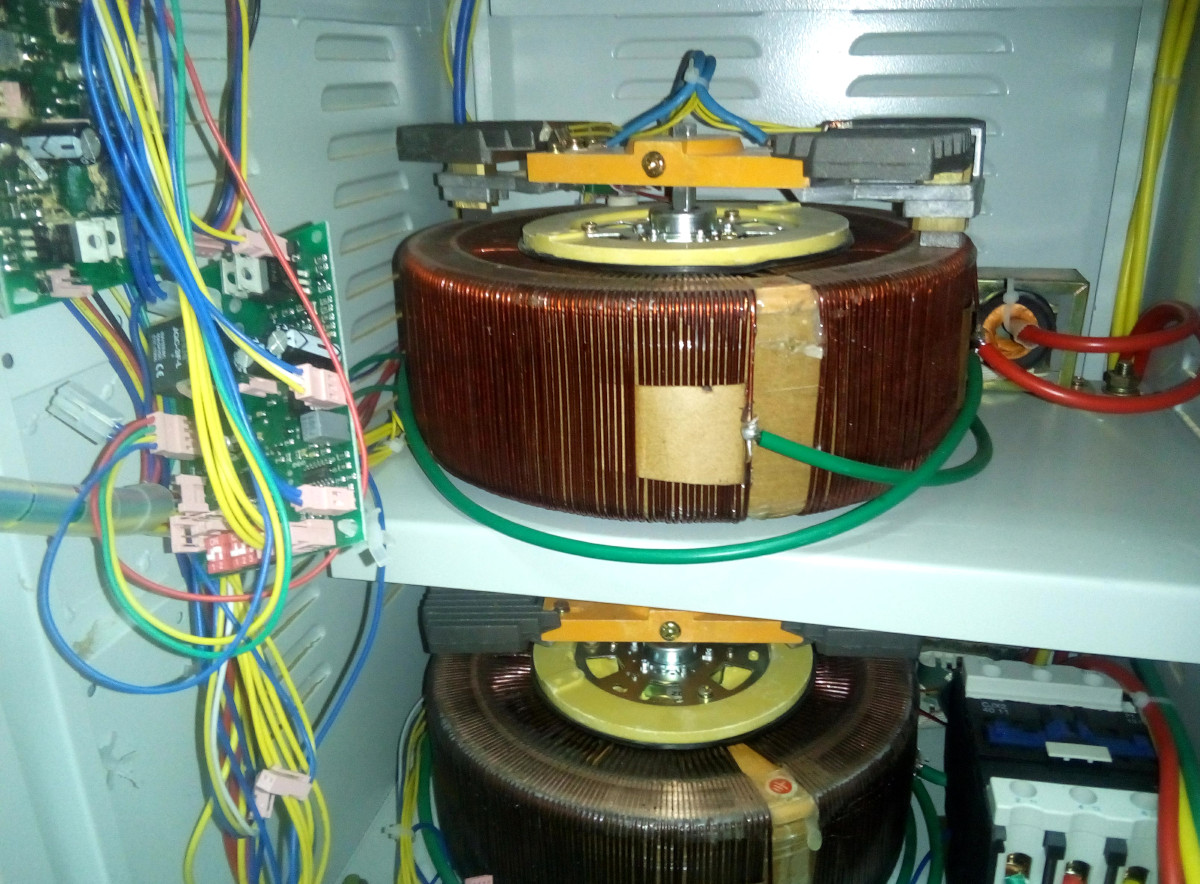

RUCELF SDV-3-15000 состоит из электродвигателя, сервопривода и системы управления двигателем.
Основная деталь такого устройства это автотрансформатор, который способен изменять коэффициент трансформации и таким образом компенсировать
изменения входного напряжения.
Основное предназначение стабилизатора 15000/3 SDV – защита от скачков напряжения трехфазного оборудования мощностью до 15 кВт.
Однако при выборе нужно учитывать высокие пусковые токи двигателей. Например, фрезерный станок по дереву мощностью 1100 Вт в момент пуска может
кратковременно потреблять до 5-6 кВт, а фуговально-рейсмусовый станок на 2200 Вт – до 10-12 кВт.
К тому же при низком сетевом напряжении растет входной ток и необходим запас по мощности стабилизатора.

Лучший среди электромеханики на 380В

Мы продаём стабилизаторы с 2009 года и считаем RUCELF SDV-3-15000 лучшей моделью по соотношению цена-качества
среди аналогов электромеханического типа. Среди электронных моделей на 15 кВт рекомендуем Энерготех OPTIMUM-15000/3.
Кстати, цены на сайте не являются конечными, они лишь рекомендованы производителем. Если желаете приобрести какую-либо модель – звоните, предложим самую низкую цену!

Устройство и принцип работы

Практикуется два варианта исполнения трехфазных стабилизаторов:

1. Единая конструкция, включающая в себя три контура стабилизации, независимых друг от друга.
2. Три однофазных стабилизатора (одного типа), подключенных «звездой» и размещенных в одной стойке.

Исполнение 3-х фазных стабилизаторов: единая (1) и модульная (2) конструкции

Единые конструкции, как правило, применяются для стабилизации питания маломощных потребителей. В этом случае моноблочная конструкция обойдется дешевле модульных стабилизаторов, не если выйдет из строя один из контуров нормализации напряжения, в ремонт придется сдавать всю установку.

Основное преимущество модульной конструкции заключается в том, что при неисправности одного из блоков стабилизации функция «байпас» включает подачу питание напрямую, минуя проблемный модуль. Это позволяет не прерывать подачу электроэнергии, пока производится ремонт и не требует доставки в мастерскую всей конструкции.

Что касается принципа работы трехфазных стабилизаторов, то он такой же, как у однофазных приборов, которые мы уже рассматривали, в одной из предыдущих публикаций.

Преимущества стабилизаторов «Штиль» серии «ИнСтаб»:

• Идеальное синусоидальное выходное напряжение – гарантирует корректное и устойчивое функционирование подключенного электрооборудования;
• Широкий предельный диапазон входного напряжения (90-310 В) – позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения;
• Высокая точность стабилизации (±2%) – обеспечивает корректное и устойчивое функционирование подключенного электрооборудования;
• Мгновенное быстродействие (0 мс) – гарантирует высокую надежность защиты за счёт снижения риска повреждения подключенных устройств при сетевом перепаде и расширяет спектр допустимого для подключения оборудования;
• Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс – позволяет функционировать подключенному оборудованию при кратковременном пропадании входного напряжения;
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – DigitalSignalProcessor);
• Непрерывное регулирование выходного напряжения – исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации;
• Корректор входного коэффициента мощности – обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть;
• Фильтрация помех;
• Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
• Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
• Высокий КПД (до 97 %) – обеспечивает высокую эффективность работы стабилизатора за счёт меньшего потребления электроэнергии, а значит и расхода средств на её оплату.

Какую модель стабилизатора выбрать?

На рынке стабилизаторов напряжения представлены как отечественные модели, так и импортные.
Причем вторые, как правило, китайского или украинского производства.
Модели стабилизаторов будем рассматривать с полной мощностью в 5-6 кВА, что примерно соответствует активной мощности в 4-5 кВт

Важно! В большинстве моделей мощность в названии указана в кВА, т.е. полная.
Например, “5000” в названии модели “Лидер PS 5000 W-50” означает, что стабилизатор имеет полную мощность 5000 ВА.
Однако есть исключения

В донецких стабилизаторах Volter или Донстаб цифры “5,5” в названии модели “СНПТО 5,5” означают именно активную мощность 5,5 кВт или 5500 Вт.
То же самое касается и подмосковных стабилизаторов Стабвольт, где СНЭО-6 имеет мощность 6 кВт.

Преимущества и недостатки

Предлагаем ознакомиться с плюсами и минусами различных типов нормализаторов напряжения, перечисленных выше. Начнем с релейного типа:

1. Преимущества, к таковым следует отнести: относительно невысокую стоимость и быстродействие (в пределах 20,0 – 40,0 мс).
2. Недостатки:

• Не подходит для промышленного применения из-за недостаточной выходной мощности.
• Большая дискретность и погрешность, последняя может быть на уровне 7,5%.
• Небольшой уровень перегрузочной устойчивости (около 120%-160%).
• Применение механических контактов существенно сокращает срок эксплуатации (как правило, не более 5-ти лет).

Теперь рассмотрим особенности моделей, в которых применяются электронные ключи:

1. Плюсы:

• Достаточно высокое быстродействие (около 20-ти мс).
• Большой рабочий ресурс (порядка 10-и – 20-и лет).

1. Основные минусы: высокая дискретность и низкая устойчивость к перегрузке.

У электромеханических приборов также имеются свои сильные и слабые стороны, к первым можно отнести:

• Плавное изменение уровня напряжения.
• Высокая скорость быстродействия и низкая погрешность стабилизации.
• Перегрузочная устойчивость может составлять 500%-1000%.
• Широкий диапазон рабочей температуры (от -25°С до 55°С ) и большой эксплуатационный ресурс (30 лет и более).

Что касается недостатков, то у электромеханических моделей их всего два: значительный вес и высокая стоимость.

У феррорезонансных стабилизаторов напряжения самый продолжительный срок эксплуатации (до 50-и лет), небольшой уровень погрешности (порядка 1%) и вполне приемлемая перегрузочная устойчивость (до 300%). Но данному виду присущи специфические недостатки, а именно характерный гул при работе, большой вес и габариты, а также сравнительно высокая стоимость.

Инверторные модели обладают более широким диапазоном входных напряжений, чем у других модификаций нормализаторов. Помимо этого они обеспечивают высокую точность выходного напряжения (погрешность составляет не более 1%) и его плавное регулирование. Инверторные приборы обладают небольшим весом, малыми габаритами и значительным рабочим ресурсом (до 25-и лет эксплуатации). К сожалению, относительно небольшой запас выходной мощности не позволяет использовать такие модели на промышленных предприятиях и объектах.

Что касается гибридных моделей, то их достоинства и недостатки определяются составляющими.

Конструктивное исполнение

Модели этой серии выполнены в компактном полностью металлическом корпусе шкафного исполнения с дверью. Стабилизатор имеет модульное строение – состоит из 4-х модулей по 10 кВА. Подключение к сети и к нагрузке осуществляется с помощью клеммных колодок. На передней панели устройств над силовыми модулями расположена панель светодиодной индикации, отображающая состояние изделия. В стабилизаторах реализовано принудительное охлаждение с малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения. Предусмотрена защита от пыли с помощью фильтра, расположенного на двери шкафа.

Один трехфазный ≠ три однофазных

Во-первых, большинство трёхфазных стабилизаторов, построенных по традиционной схеме, которые предназначены для промышленного использования, не являются объединением трёх однофазных. Основу этих устройств составляют трансформаторы с трёхстержневыми магнитопроводами. Обмотка каждой из фаз располагается на своём стержне. Такие конструкции, правда, значительно реже, встречаются и среди устройств, предназначенных для бытовых потребителей, но работать в однофазном режиме они не в состоянии.

Во-вторых, трёхфазные стабилизаторы, предназначенные для использования в быту, действительно, чаще всего представляющие собой три однофазных устройства, имеют существенное отличие от трёх приборов, каждый из которых работает автономно. Заключается оно в наличии общего блока управления и защиты. Работает блок по следующему принципу:

Если говорить о показателях качества электроэнергии, то в трёхфазных системах, в добавление ко всем параметрам однофазного режима, существует понятие симметричности напряжения. Симметричной называется такая трёхфазная система, в которой численные значения напряжений фаз равны между собой, а угловой сдвиг между их векторами на диаграмме составляет 120 градусов. Симметричность фазных напряжений контролируется блоком управления трёхфазных стабилизаторов.

Наличие симметрии очень важно для работы трёхфазного оборудования, например электрических двигателей.

В качестве итога, для большей наглядности, рассмотрим три конкретных примера: обычный трехфазный стабилизатор (моноблок), три однофазных (т.н. модульный вариант) и защита только одной фазы, где запитана критически важная техника (бюджетный вариант).

Популярные трехфазные стабилизаторы:

• → 9 кВт на 380 В
• → 12 кВт на 380 В
• → 15 кВт на 380 В
• → 20 кВт на 380 В

• → 24 кВт на 380 В
• → 27 кВт на 380 В
• → 30 кВт на 380 В
• → 45 кВт на 380 В

• → 60 кВт на 380 В
• → 90 кВт на 380 В

✫ Рейтинги по мощностям: 15 кВт, 20 кВт, 27 кВт, 30 кВт, 36 кВт, 45 кВт, 60 кВт

Схемы подключения

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

Типовое подключение 3-х фазного стабилизатора

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

Подключение 3-х однофазных блоков стабилизации

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже

Подключение 3-х модулей с применением блока синхронизации

Обозначения:

• А – Электросчетчик.
• В – Блок синхронизации.
• С – Распределительный шкаф, для подключения нагрузки.
• D, Е, F – Однофазные модули нормализации напряжения.

Китайские производители стабилизаторов

Стабилизаторы китайского производства являются самыми доступными и популярными в России.
Можно разделить на 2 типа: релейные и электромеханические, а также однофазные и трехфазные (моноблочные).
Некоторые продавцы рекомендуют для трехфазной сети брать не 3, а сразу 4 однофазных китайских устройств – на случай подмены при выходе одного из стабилизаторов из строя (ремонт зачастую занимает несколько недель).

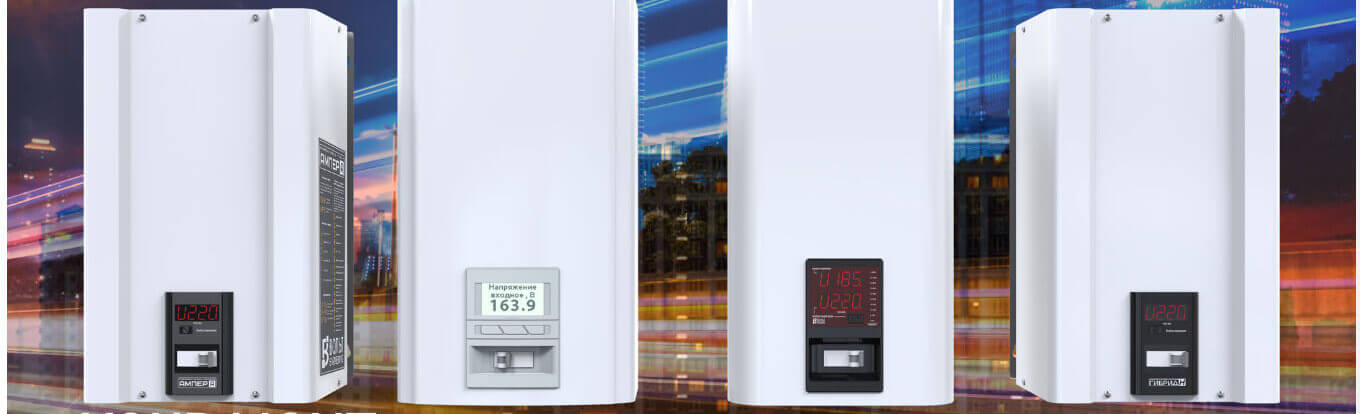

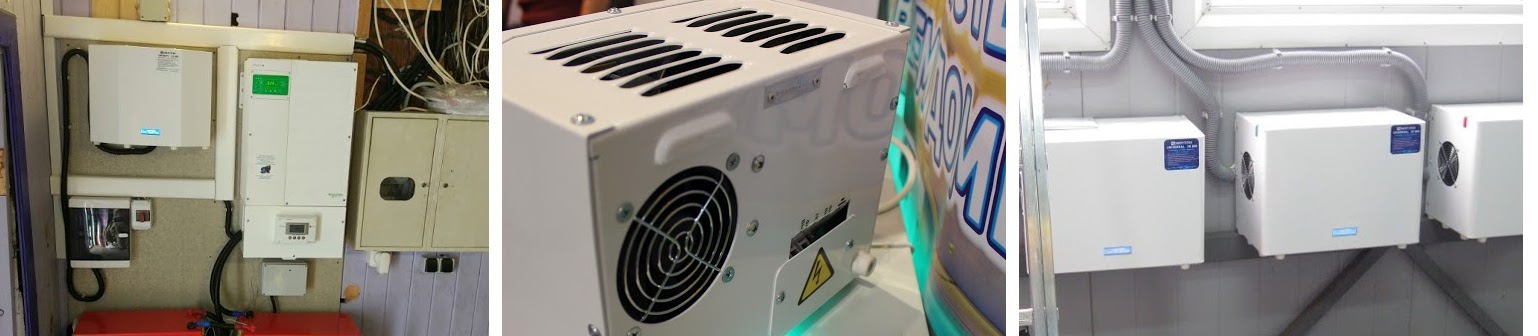

Энергия

АСН 5000Voltron 50005000 HybridЭнергия Classic 7500Энергия Ultra 7500

Также на нашем сайте можно найти электромеханические и электронные трехфазные стабилизаторы на 10-12 кВт

Если требуется оборудование другой мощности – звоните по номеру: (495) 972-00-90 – специалисты компании Стабы.ру постараются
дать квалифицированные ответы на все вопросы!
Внимание! Если вы дочитали этот обзор до конца, то мы подготовили Вам подарок – скидка 10% на покупку любых стабилизаторов напряжения!
Просто при оформлении заказа введите в поле “Примечание” – “PROMOKOD – 15KVT”.
Благодарим за внимание!

Общие правила подключения

Трехфазный стабилизатор напряжения необходимо после распаковки подвергнуть внешнему осмотру и проверке на наличие механических и иных повреждений до того, как осуществлять его подключение. Если транспортировка изделия производилась при отрицательной температуре, следует выдержать прибор в помещении, где он будет установлен, необходимое количество времени, чтобы исчезла наледь, а также испарился конденсат на деталях.

Подключение прибора должно выполняться специалистом, обладающим необходимой квалификацией. Если в инструкции изложены требования к персоналу, осуществляющему подключение, их следует соблюсти. Требования, как правило, заключаются в наличии аттестации на определенную группу по электробезопасности. Само подключение трехфазного стабилизатора должно выполняться в строгом соответствии с электрической схемой, прилагающейся к изделию.

Вначале производится установка стабилизатора на место, где он будет функционировать. Аппарат должен устанавливаться в сухом помещении, где он не будет подвержен воздействию токопроводящей пыли. В процессе работы следует обеспечить доступ воздуха к вентиляционным отверстиям в кожухе устройства, для нормального охлаждения электрических элементов, которые содержит схема стабилизатора. Среда в месте, где производится установка стабилизатора, не должна содержать агрессивных веществ, способных разрушить изоляцию и металлические части прибора. Диапазон температуры окружающего воздуха, атмосферное давление и влажность должны соответствовать значениям, указанным в инструкции по эксплуатации. Необходимо помнить о том, что нарушение условий установки и эксплуатации влекут за собой отказ в гарантийном ремонте и обслуживании.

Подключение входных цепей питания, по которым подается сетевое напряжение, должно быть выполнено через переключатель (автоматический выключатель), номинальный ток которого выбирается по току нагрузки, подключенной к стабилизатору. Автоматический выключатель должен обеспечивать защиту от коротких замыканий токовой отсечкой, а также защитой от тока перегрузки, имеющей выдержку времени.

Цепи защитного заземления, выполненного в соответствии с ПУЭ, должны быть подключены к предназначенной для этого клемме. Трехфазный стабилизатор на напряжение 380 вольт, может нормально функционировать только при наличии нулевого провода, то есть, электрическая сеть, подводимая к устройству, должна быть четырехпроводной. Сечение проводников, которыми осуществляется подключение входных цепей, а также стабилизированных выходов, необходимо выбрать по току нагрузки. Для этого можно воспользоваться таблицей из ПУЭ. О том, как рассчитать сечение кабеля по току, мы рассказывали в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно показаны общие правила монтажа СН:

Вот по такой инструкции производится подключение трехфазного стабилизатора напряжения для дома. Надеемся, предоставленные советы и схемы монтажа помогли вам разобраться в вопросе!

Будет полезно прочитать:

• Как собрать трехфазный щит учета
• Устройства защиты от перенапряжения в сети
• Лучшие стабилизаторы напряжения для дома

Если на дом выделено 15 кВт мощности

Процедура технологического присоединения энергопринимающих устройств к электрическим сетям регламентируется рядом правовых актов.
Наиболее распространенным случаем при подключении загородного дома к трехфазной электросети является выделение для бытовых нужд мощности в 15 кВт,
согласно ТУ по поданной заявке на технологическое присоединение объектов физических лиц.

Вариантами устанавливаемых автоматов, ограничивающих потребляемую мощность, являются номиналы в 20 и 25 ампер.
Соответственно, для того, чтобы защитить дом от скачков напряжения нужно подключить к сети стабилизатор мощностью 15-20 кВА (12-15 кВт).

Технические характеристики RUCELF SDV-3-15000

Rucelf 15000/3 SDV – трёхфазный стабилизатор мощностью 15 киловатт. Подходит как для бытового оборудования (часто берут в загородные дома, куда подведено 3 фазы с лимитом энергопотребления 15 кВт),
так и для промышленных станков.

Конструктивно трёхфазный стабилизатор Rucelf 15000/3 SDV состоит из трёх вольтодобавочных трансформаторов.
Коррекция напряжения достигается путем передвижения графитовой щетки по поверхности трансформатора.
Плавная регулировка гарантирует непрерывную подачу напряжения
к оборудованию, высокое качество напряжения на выходе, с погрешностью всего до 3%.

Стабилизатор напряжения, когда он выбран верно, будет способен радовать вас правильным сетевым напряжением на протяжении не одного года,
оберегая вашу бытовую электротехнику от повышенного и пониженного напряжения.
Если остались вопросы по выбору, то можете позвонить нам по телефону (495) 972-00-90 или прочесть специально подготовленную статью Стабилизатор напряжения на 15 кВт для трехфазной сети.

34690тел. (495) 972-00-90

Российские производители стабилизаторов

Здесь мы рассмотрим модельный ряд отечественных стабилизаторов мощностью 5 кВА.
При необходимости Вы можете выбрать и более мощные модели на 7,5 или
8 кВА (6 кВт).

Лидер

Крупнейший российский производитель (Псков), имеющий широкий ассортимент тиристорных стабилизаторов напряжения для различных нужд.
Самая бюджетная модель стабилизатора на 5 кВА – Лидер PS 5000 BEST.
Отличается отсутствием дисплея, более узким диапазоном рабочих напряжений и алюминиевой обмоткой трансформатора.
Следующая модель – Лидер PS 5000 W-30. Подойдет для сетей с колебанием входного напряжения
в пределах 150-265 вольт. Если напряжение может часто опускаться до отметок в 110-130 вольт, то лучше рассмотреть модель
Лидер PS 5000 W-50.
Высокоточные модели серии SQ пользуются небольшим спросом в силу своей стоимости и нецелесообразности применения в бытовых условиях.

Производитель также предлагает дополнительные опции для размещения однофазных стабилизаторов в сети 380В.
К ним относятся металлические стойки (на 3 устройства), БКС (блок контроля сети, чтобы не было перекоса по фазам) и байпас (режим обхода сети, когда на приборы подается нестабилизированное напряжение).

Штиль

Основная модель линейки – релейный стабилизатор R6000 с рабочим диапазоном 155-255 вольт.
Эта модель выпускается уже много лет в Туле и имеет неплохие отзывы и своих почитателей (особенно со стороны электриков), несмотря не ряд недостатков.
Помимо узкого рабочего диапазона к ним можно отнести гарантию в 2 года (у большинства российских производителей она трехлетняя) и громоздкое исполнение.
Этот стабилизатор можно только поставить на пол, ни о каком настенном креплении не идет речи.

Прогресс

Как и у Лидера, продукция производится в городе Псков, однако ассортимент несколько уже.
Здесь стоит остановиться на двух популярных моделях –
5000T – для напряжения от 150 вольт.5000TR – для напряжения от 120 вольт (модификация “А”).
Устройства имеют универсальное исполнение – можно как поставить на пол, так и повесить на стену благодаря имеющимся сзади проушинам.
Однофазные стабилизаторы можно поместить на специальной стойке, укомплектованной блоком контроля сети и/или байпасом.
Кстати, гарантийный срок на марку Progress был увеличен в 2020г с 3-х лет до 6-ти!

STATUS

Эту марку, как и предыдущую, выпускает одна и та же компания – ООО “Энергия” (г. Псков, не путать с ЭТК “Энергия” – бренд Энергия).
Стабилизаторы STATUS – это последняя новинка производителя, имеет другой дизайн корпуса, конструктивные отличия и доступную стоимость.
Вместо принудительной вентиляции применяется естественная, что повышает надежность изделия.
В базовой комплектации предусмотрен ручной байпас. Исполнение морозоустойчивое.
Если у вас обычно пониженное напряжение, то берите модель
STATUS S5000 У (на 5кВА) или
STATUS S8000 У (на 8 кВА).
Если бывает повышенное, то булет разумно немного доплатить за серию Y2.
Там есть тумблер, с помощью которого можно менять рабочие диапазоны входного напряжения.
Т.е. при необходимости можно переключиться с низкого 145-250 на высокий 160-295 вольт.
Для трёхфазной сети подойдут модели STATUS S5000 У2 (на 5кВА) или
STATUS S8000 У2 (на 8 кВА).

Вольт Инжиниринг

Эту марку можно отнести к эконом-классу электронных стабилизаторов.
Но несмотря на доступную стоимость, её конструктивные особенности и уровень надёжности однозначно позволяют рекомендовать к покупке.
Производство трансформаторов ведётся на заводе-изготовителе самостоятельно и они являются предметом отдельной гордости компании.
Намотка провода производится качественно и с запасом, поэтому даже стабилизатор на 5 кВт сможет с легкостью выдерживать перегрузку.
Самая экономичная серия – Гибрид, объединяет симисторный и релейный принципы работы.
Для установки в трёхфазную сеть будет достаточно 3-х моделей Вольт Гибрид Э 9-1/25.
Если же нужен более высокоточный стабилизатор, то обратите свой взгляд в сторону 100% симисторной модели
Вольт АМПЕР Э 12-1/25 на 6 кВт.

Стабвольт

Набирающий обороты отечественный производитель силового электрооборудования.
Стабилизаторы напряжения Стабвольт не настолько известны, как марки Лидер или Штиль, но считаются одними из самых надежных.
Это подтверждается нашим опытом (Staby.ru) и имеющейся статистикой Яндекса по запросам, связанным с ремонтом стабилизаторов.
Как и вышеуказанные марки, трехфазные устройства состоят из трех однофазных и размещаются на специальной стойке

Если Вам нужен надежный трехфазный стабилизатор на 15 кВт, то обратите внимание на модель
будет разумнее приобрести универсальную 16-ступенчатую модель
СНЭТ 15
