Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы напряжения с вольтодобавочным трансформатором компенсируют просадки/всплески напряжения в сети с помощью автотрансформатора с сервоприводом, регулирующим напряжение на первичной обмотке вышеуказанного вольтодобавочного трансформатора. В качестве коммутационного элемента выступает автотрансформатор. Параметры его щеточного узла определяют возможную скорость отработки просадок/всплесков напряжения. Другие важнейшие характеристики определяются вольтодобавочным трансформатором, через который подается компенсирующая мощность.

Достоинства стабилизаторов напряжения этого типа:

1) Плавная отработка всплесков/просадок напряжения. 2) Высокая точность стабилизации. 3) Высокая скорость отработки возмущения, но только в случае применения соответствующих по техническим характеристикам регулируемого автотрансформатора и сервопривода. В качестве примера можем привести следующие цифры: на автотрансформаторах фирмы TTW (Германия) стабилизаторы могут отрабатывать просадки напряжения со скоростью до 150В/сек, а на типовых автотрансформаторах производства Китай только до 30В/сек по причине резкого роста механического износа щеток на большей скорости. 4) Высокая перегрузочная способность, скажем — до 200% в течение четырех секунд и 100% в течение восьми секунд позволяет в ряде случаев выбирать стабилизатор напряжения по значению средней мощности защищаемого оборудования, что серьезно сокращает затраты, т.к. пиковая мощность (исходя из которой обычно и берут стабилизаторы) от средней частенько отличается в разы. Грубо говоря — экономия на установочной мощности. Это ценное свойство электромеханических стабилизаторов напряжения обусловлено тем, что из-за вольтодобавочного трансформатора, коммутационный элемент (щетка автотрансформатора) непосредственно в цепь нагрузки не включена и работает с меньшими токами, в благоприятном режиме. Кроме этого, между щеткой и обмотками автотрансформатора есть постоянный контакт, которому кратковременные пиковые токи вообще индифферентны, а скорость скольжения щетки (скажем в сравнении с коллекторным двигателем на 800 об/мин) обуславливает практически полное отсутствие коммутационных процессов. 5) Габарит вольтодобавочного трансформатора, вследствие циркуляции в нем только компенсирующей мощности нагрузки, гораздо меньше. 6) Форма напряжения не искажается за отсутствием искажающих элементов. 7) Благодаря разумному габариту вольтодобавочного трансформатора можно реализовать широкий диапазон стабилизации. 8) Стабилизатор напряжения успешно работает с нулевой нагрузкой. 9) Точность стабилизации в основном диапазоне определяется следящей системой сервопривод-автотрансформатор — то есть постоянна. 10) Фазы стабилизируются независимо, таким образом, их перекос не влияет на качество стабилизации, более того, стабилизатор устраняет перекос. 11) При работе практически бесшумен, т.к. сервопривод не шумит. 12) Зависимость от частоты сети достаточно мала. 13) Стабилизатор напряжения весьма хорошо работает в тяжелых промышленных сетях, поскольку коммутационный элемент (щетка) к помехам и искажениям формы тока и напряжения совершенно индифферентна.

К недостаткам относятся:

1) Наличие постепенного механического износа сервопривода в течение до десятка лет, в зависимости от качества сервопривода и интенсивности перепадов напряжения. 2) Необходимость обслуживания сервопривода раз в два-три года (в виде смазывания графитовой смазкой трущихся деталей). 3) При больших отрицательных температурах для сервопривода требуется блок обогрева. 4) Качественный автотрансформатор с сервоприводом имеют весомую цену. 5) Стабилизаторы напряжения с автотрансформаторами производства Китай выбираются с запасом мощности не менее 30% по причине экономии производителем на сечении проводов. Коротко говоря, эти аппараты обычно рассчитаны на коэффициент загруженности 0,8 при напряжении 220В. Таким образом, 100% нагрузка, да еще при пониженном напряжении (т.е. большем токе) как минимум вызовет перегрузку по тепловому режиму и перегрев.

ТИРИСТОРНЫЕ СТАБИЛИЗАТОРЫ

Тиристорные (симисторные) стабилизаторы напряжения производят многие предприятия, как зарубежные, так и отечественные из-за простоты, быстроты сборки и настройки, не афишируя, однако, крупных недостатков в их принципе действия.

ПРИЕМУЩЕСТВА

— Характеризуются малым временем регулирования.

— В режиме стабилизации мощность не теряют. Четко выдерживают паспортные характеристики, т.е. в момент стабилизации выдерживают в точности только то, что написано в паспорте.

— Высокая точность регулирования, производители добиваются этого большим количеством повышающих ступеней

НЕДОСТАТКИ:

— Большое количество повышающих ступеней.

— Каждая ступень — это обрыв фазы. Чем больше ступеней, тем больше провалов.

— Каждая ступень — всплеск, скачек, «шум» в сеть. Чем больше ступеней, тем больше помех.

— Моргание лампочек происходит по той же причине — большое количество повышающих ступеней.

— Дорогая чувствительная аппаратура, особенно аудио-видео техника работает с помехами.

— В целом срок службы бытовой техники сокращается.

— Надо брать с большим запасом по мощности,что чревато ценой.

— Не выдерживают перегрузок по току и по напряжению, даже кратковременных.

— По нижнему порогу отключаются.

— Электрическая схема этих стабилизаторов сделана таким образом, что они всегда отключают нагрузку, когда перегрузки выходят за пределы рабочих характеристик в паспорте. Например, если вдруг напряжение опустилось ниже рабочего входного напряжения, такой стабилизатор отключит всю Вашу бытовую технику. У многих напряжение частенько кратковременно опускается ниже нижнего порога. Тиристорный стабилизатор будет постоянно «дергать» Вашу технику.

— Эти стабилизаторы отключаются не для того, чтобы сберечь Вашу электротехнику, а для того, чтобы сам стабилизатор не вышел из строя. Для тиристоров и симисторов режим перегрузок вреден. Если допускать к ним перегрузки , то эти элементы быстро «горят».

— Выходное напряжение сильно искажено. Это связано прежде всего с особенностью работы самих тиристоров, симисторов. Они излучают очень большой уровень радиопомех и по этим причинам не целесообразно запитывать от тиристоро-симисторных стабилизаторов аудио-видео технику и точные измерительные приборы, так как нормальная работа этих устройств будет искажена.

— У стабилизаторов из этой категории очень большие габариты и вес , опять таки по причине использования коммутирующих ключей на тиристорах или симисторах. Так как тиристоры и симисторы очень сильно греются, то для нормальной работоспособности этих элементов, чтобы не было перегрева, ставятся обязательно радиаторы для охлаждения их во время работы, отсюда большой вес изделия.

— Неоправданно высокая цена относительно других типов стабилизаторов.

Безопасное пользование прибором

запрещается подвергать стабилизатор разборке и закрывать доступ воздуха через вентиляционные отверстия в корпусе прибора;
нельзя перегружать стабилизатор сверхдопустимого граничного напряжения, указанного в паспорте прибора;
не рекомендуется использовать прибор без предварительного устройства заземления на даче;
нельзя пользоваться прибором, если повреждены подводящие или выходные провода или есть механические повреждения на корпусе стабилизатора;
не устанавливают прибор в помещениях с агрессивной средой или рядом с возгорающимися веществами.

https://youtube.com/watch?v=R4rZICaO_ho

Отзыв: Вначале купили дешевый электромеханический стабилизатор китайского производства, он сломался через месяц (перестал работать, стал постоянно включать защиту и останавливаться). Попробовали сдать в ремонт, но нам сказали, что такие поломки не ремонтируются. Теперь думаем выбрать более совершенный прибор, так как без него просто невозможно в вечерние часы пользоваться электричеством, лампочки горят тускло, как свечки в дореволюционное время.

Светлана, г. Коломна

Отзыв: Мы приобрели дорогой электронный стабилизатор. Конечно, никаких замечаний у нас к нему нет, единственным недостатком является его высокая цена. Зато электричества стало хватать на все наши электронные примочки, но муж говорит, что для подключения котла в другой половине дома потребуется покупка еще одного прибора.

Татьяна, г. Нижневартовск

Отзыв: Для эффективной работы прибора нужно учесть все рекомендации специалистов и выбрать стабилизатор нужно с учетом всех параметров именно вашей сети, как это сделали мы в своем доме, были просчитаны и входные показатели, и мощность всей электроники в даче. Теперь наш стабилизатор, который мы так долго выбирали, работает без нареканий.

Саша, Воркута

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Не включается или выбивает автомат после отчета таймера

Большинство стабилизаторов после включения входят в рабочий режим не сразу, а после временной задержки. Но после отчета обратного таймера пуска не происходит, при этом на дисплее-индикаторе выдает букву Н. Пример ремонта устройства с такой неисправностью рассмотрен в следующих видео:

К сведению код ошибки «Н» говорит о завышенном напряжении сети и срабатывании защиты. Это действительно для приборов фирмы «Ресанта», «Luxeon» и некоторых других.

Интересно: буква «H» — значит «Высокое» или «High», а L – «низкое», «Low». Резистор, замену которого вы видели на видео, отвечает за пороги срабатывания по верхнему и нижнему уровню напряжения. Из-за неверного сопротивления плата стабилизации не справляется со своей работой и уходит в защиту.

Такие симптомы или другой код неисправности может сопровождаться выбиванием автомата питающего сам стабилизатор после отчета таймера задержки включения. В этом случае проблема решается заменой реле, при залипании которых может возникать повышенное потребление тока.

Cтупенчатые релейные стабилизаторы напряжения

Ступенчатые релейные стабилизаторы напряжения с вольтодобавочным трансформатором работают по принципу переключения обмоток трансформатора с помощью реле. Возможная скорость стабилизации определяется количеством обмоток и скоростью работы реле. Остальные важнейшие характеристики — вольтодобавочным трансформатором, через который подается только компенсирующая мощность.

Достоинства:

1) Высокая точность стабилизации, прямо пропорциональная числу ступеней и ключей. 2) Высокая скорость отработки возмущения, которую можно грубо оценить как 20 мсек на измерение, +10 мсек на закрытие ключа обмотки, +10 мсек на открытие другого ключа обмотки, +20 мсек на переходные процессы в обмотках. Итого 100 мсек на ступень. При точности стабилизации в 5% (т.е. размер ступени 11 В) скорость составляет около 180 В/сек. При точности стабилизации в 3% (т.е. размер ступени 6,6 В) скорость составляет около 110 В/сек. 3) Перегрузочная способность до двукратной в течение 4 секунд, поскольку из-за вольтодобавочного трансформатора, реле непосредственно цепь нагрузки не коммутирует и работает с меньшими токами, в более благоприятном режиме. 4) Форма напряжения не искажается за отсутствием искажающих элементов. 5) Относительно широкий температурный диапазон, ограничен снизу и сверху температурной характеристикой реле. 6) Широкий диапазон стабилизации, определяется вольтодобавочным трансформатором. 7) Габарит вольтодобавочного трансформатора, вследствие циркуляции в нем только компенсирующей мощности нагрузки, в разумных пределах. 8) Стабилизатор напряжения работает с нулевой нагрузкой. 9) Точность стабилизации в основном диапазоне определяется количеством обмоток вольтодобавочного трансформатора — т.е. постоянна. 10) Фазы стабилизируются независимо, их перекос не влияет на качество стабилизации. Стабилизатор напряжения устраняет перекос фаз. 11) Малая чувствительность к частоте сети. 12) Хорошо работает в шумных промышленных сетях, поскольку коммутационный элемент к помехам, формам тока и напряжения не чувствителен.

Недостатки:

1) Наличие постепенного механического износа реле в течение до десятка лет, в зависимости от качества реле и интенсивности перепадов напряжения. 2) Ступенчатый способ стабилизации напряжения, при точности отработки ниже 3% не рекомендуется для систем освещения, т.к. изменение накала ламп при отработке всплесков/просадок будет заметно глазу. 3) При больших отрицательных температурах для сервопривода требуется блок обогрева. 4) Быстродействие стабилизатора напряжения обратно пропорционально заявленной точности стабилизации, поскольку, чем выше точность — тем меньший допустимый шаг ступени добавки напряжения (обмотки трансформатора), тем, соответственно, большее число ступеней нужно переключить и большее время на это уйдет. 5) Большое количество коммутационных элементов в целом снижает надежность системы. 6) Из соображений уменьшения износа реле, рекомендуется выбирать мощность стабилизатора напряжения близкую к значению пиковой мощности нагрузки.

Уверены, что приведенные выше данные помогут Вам провести оптимальный выбор оборудования для обеспечения качественного электропитания защищаемого объекта.

Компенсационный стабилизатор последовательного типа

В стабилизаторах последовательного типа регулирующий элемент включён последовательно с источником входного напряжения U0 и нагрузкой R_H. Если по некоторым причинам напряжение на выходе U1 отклонилось от своего номинального значения, то разность опорного и выходного напряжений изменяется. Это напряжение усиливается и воздействует на регулирующий элемент. При этом сопротивление регулирующего элемента автоматически меняется и напряжение U0 распределится между Р и R_H таким образом, чтобы компенсировать произошедшие изменения напряжения на нагрузке.

Регулирующий элемент в компенсационных стабилизаторах напряжения выполняется, как правило, на транзисторах. Выбирая которые исходят из значений коэффициента передачи тока h_21e, напряжения насыщения между коллектором и эмиттером U_КЭнас.

Схемы элементов сравнения и усилители постоянного тока очень часто совмещают и выполняются на обычных усилителях, дифференциальных усилителях или операционных усилителях.

Рассмотрим схему компенсационного стабилизатора напряжения последовательного типа.

Схема простого компенсационного стабилизатора напряжения последовательного типа

В этой схеме транзистор VT1 выполняет функции регулирующего элемента, транзистор VT2 является одновременно сравнивающим и усилительным элементом, а стабилитрон VD1 используется в качестве источника опорного напряжения. Напряжение между базой и эмиттером транзистора VT2 равно разности напряжений U_ОП и U_РЕГ. Если по какой-либо причине напряжение на нагрузке возрастает, то увеличивается напряжение U_РЕГ, которое приложено в прямом направлении к эмиттерному переходу транзистора VT2. Вследствие этого возрастут эмиттерный и коллекторный токи данного транзистора. Проходя по сопротивлению R1, коллекторный ток транзистора VT2 создаст на нем падение напряжения, которое по своей полярности является обратным для эмиттерного перехода транзистора VT1. Эмиттерный и коллекторные токи этого транзистора уменьшатся, что приведёт к восстановлению номинального напряжения на нагрузке. Точно так же можно проследить изменения токов при уменьшении напряжения на нагрузке.

Ступенчатую регулировку выходного напряжения можно осуществить, используя опорное напряжение, снимаемое с цепочки последовательно включённых стабилитронов. Плавная регулировка обычно производится с помощью делителя напряжения R3, R4, R5, включённого в выходную цепь стабилизатора.

Если пренебречь падением напряжения на эмиттерном переходе транзистора VT2, то выходное напряжение стабилизатора

где R4’ и R4’’ соответственно верхняя и нижняя по схеме часть резистора R4.

Причины поломок

Большинство стабилизаторов имеет в своём составе движущиеся детали. Такие компоненты постоянно находятся в движении и под действием электрического тока. Нередко им приходится испытывать существенные нагрев и вибрацию. Такой режим работы со временем приводит к их усиленному износу и, как следствие, отказу.

В случае с реле его контакты могут начать греться, что вызовет их обгорание и нарушение работоспособности. Механические приводы постоянно подвижны, поэтому их элементы способны расшатываться, а контакт щётки с обмотками ухудшаться.

Неправильная установка способна повредить стабилизатор. Он просто-напросто перегреется от недостатка охлаждающего воздуха. После чего устройство либо выдаст сигнал ошибки и перестанет включаться, либо получит несовместимые с работой повреждения.

Важно! Не стоит блокировать отверстия для вентиляции стабилизатора. Между ними и ближайшим объектом должно сохраняться расстояние хотя бы в 100-150 мм

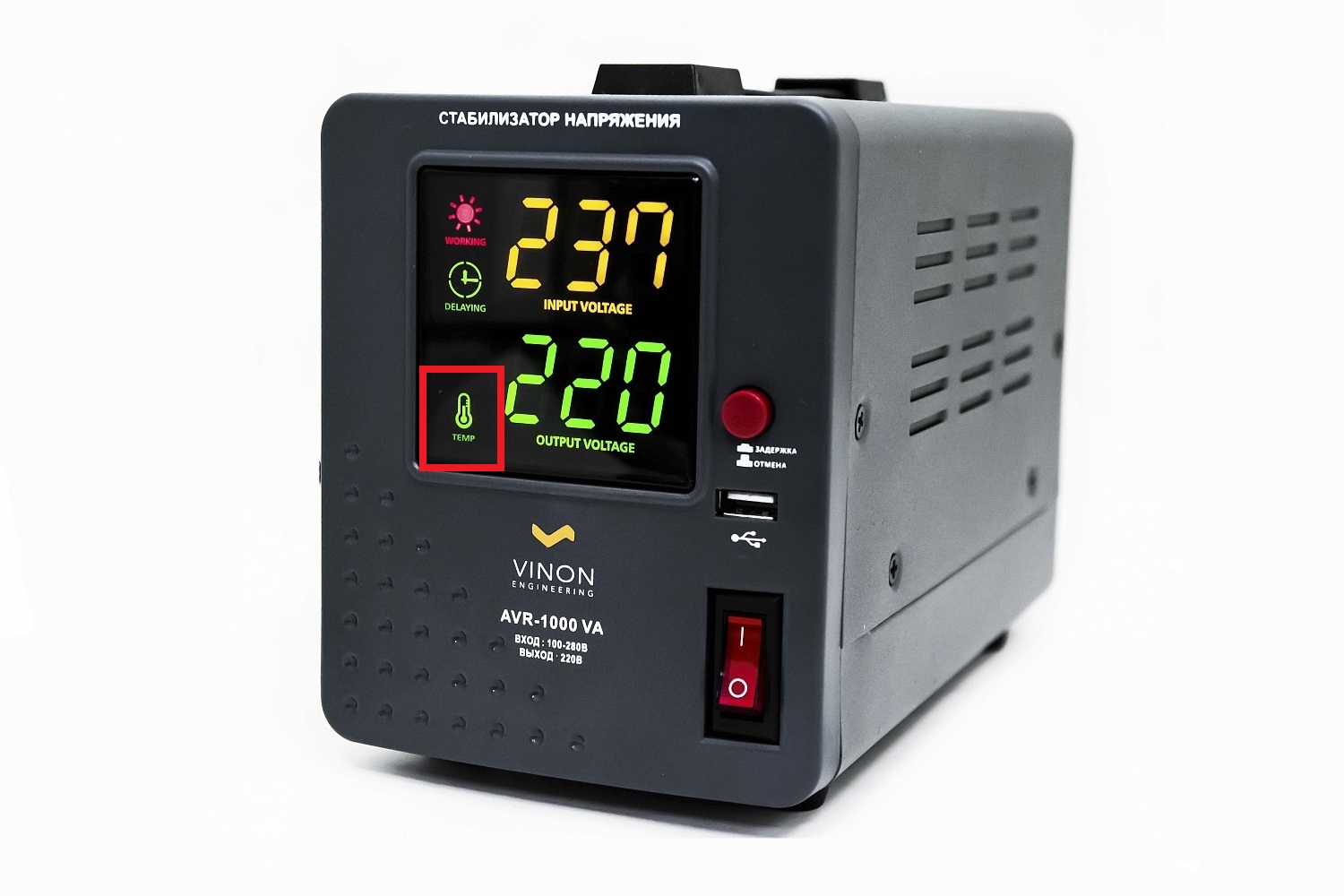

Индикатор температуры

Диагностика повреждений

Ремонт стабилизаторов напряжения начинается с оценки его целесообразности. Если вольтаж на выходе аппарата равен нулю, то это ещё не значит, что проблема именно в нём. Возможно напряжение не приходит на сам стабилизатор, поэтому первым делом нужно убедиться в его наличии на входных клеммах. Сделать это можно с помощью любого вольтметра или лампочки на 220 В.

Если проблема не в этом, то следует снять крышку стабилизатора. Сначала строго обязательно нужно отключить входные автоматы и убедиться, что на прибор не приходит напряжение. Затем следует осмотреть стабилизатор на предмет обгорания дорожек платы управления, потемнения проводов, реле и их контактов или разрушения графитовых щёток.

Сгоревшая дорожка

Нелишним будет принюхаться. Если чувствуется запах гари, то следует по возможности выяснить его источник. Часто именно это становится прямым указанием на причину поломки.

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает. Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает. Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Плюсы и минусы электромеханического стабилизатора напряжения

ПЛЮСЫ

– Невысокая стоимость

– Высокая точность стабилизации

Благодаря тому, что механический стабилизатор не имеет фиксированных отводов от автотрансформатора, а может сам формировать нужное количество витков обмотки и соответственно достаточно гибко изменять коэффициент трансформации, точность стабилизации получатся очень высокой.

– Плавная стабилизация

Так как изменение положения подвижного контакта производится с помощью сервопривода, который плавно перемещает его по обмотке регулируемого автотрансформатора – не происходит резких скачков напряжения и даже кратковременного обрыва контакта, чего очень боятся чувствительные электронные компоненты электрооборудования.

– Устойчивость к кратковременным перегрузкам

Конструкция механического стабилизатора позволяет ему кратковременно выдерживать скачки напряжения в сети, даже если оно увеличивается в два раза относительно номинального.

– Устойчив к помехам в напряжении, частоте и форме тока

Использование автотрансформатора, как основного элемента стабилизации напряжения, позволяет не бояться изменений частоты и формы тока.

– Компактность

Минимальное количество используемых в механическом стабилизаторе компонентов, позволяет сделать его достаточно компактным. Его размер формируется в большей степени из размера регулируемого автотрансформатора.

– Высокий коэффициент полезного действия (КПД)

На некоторых форумах и информационых ресурсах, рассказывающих о электромеханических стабилизаторах, встречается мнение, что они имеют низкий КПД, но это не так. Практически все виды стабилизаторов в основе которых лежит автотрансформатор: релейные, механические, теристорные, симисторные, гибридные, имеют достаточно высокий КПД, 94-98%.

МИНУСЫ

– Наличие движущихся деталей

Самым слабым узлом электромеханического стабилизатора является именно механизм перемещения контакта по обмотке, он очень чувствителен к загрязнениям и пыли, да и просто подвижные детали имеют наибольший естественный износ при работе. Данный недостаток автоматически порождает следующий.

– Необходимости регулярного технического обслуживания

Наличие движущихся деталей вынуждает периодически обслуживать сервоприводные стабилизаторы – чистить их, менять щетки и т.д. Отнести данные стабилизаторы к устройствам – купил, установил и забыл нельзя, они периодически требуют внимания к себе.

– Шумность

Передвижение щеток и работа сервопривода создают определенный шум, он не такой навязчивый и громкий как, например, щелчки при переключении релейного стабилизатора, но всё же ощутимый и создаёт некоторый дискомфорт, когда стабилизатор находится с вами в одной комнате.

– Скорость реагирования

Одним из самых значимых недостатков механических стабилизаторов является низкая скорость реагирования на изменения напряжение. Это и неудивительно, ведь сервопривод не может моментально передвинуть токосниматель по обмотке, на это ему требуется определенное время, у многих моделей изменение напряжения происходит всего по 10-15 вольт в секунду. Таким образом, если произойдет резкое падение входного напряжение сразу на 60 вольт, стабилизатор нормализуют его лишь через 4-6 секунд, всё это время электрооборудование будет работать при низком напряжении.

– Ограниченный диапазон рабочих температур

В среднем, рабочий диапазон сервоприводных стабилизаторов лежит в пределе -5 до +40 градусов. Таким образом количество мест, где возможно их применение или установка значительно ограничено.

– Боязнь пыли

Наличие подвижного токоснимателя и электродвигателя делают механический стабилизатор очень чувствительным к попаданию внутри него пыли, которая значительно увеличивает вероятность поломки. Из-за этого, например, нельзя устанавливать сервоприводные стабилизаторы на производстве, в цеху.

Лучшие релейные стабилизаторы напряжения (мощность до 1 кВт)

Самыми доступными и простыми являются маломощные релейные стабилизаторы напряжения. Они надежны в работе, ремонтопригодны, но издают щелкающие звуки во время работы. В поле зрения экспертов попали следующие модели.

РЕСАНТА LUX АСН-1000Н/1-Ц

Стабильным спросом на отечественном рынке может похвастаться стабилизатор РЕСАНТА LUX АСН-1000Н/1-Ц. Модель пользуется популярностью за простоту конструкции и приличную активную мощность (1 кВт). Мало кто из бюджетных аппаратов может конкурировать с изделием из Латвии. Входное напряжение может колебаться в пределах 140-260 В, производитель оснастил стабилизатор защитой от перегрева и помех. Изделие чаще всего приобретается для домашнего пользования, небольшая погрешность (8%) не должна смущать покупателей.

Пользователи отмечают надежность стабилизатора, ценовую доступность, эффективное сглаживание перепадов напряжения в сети. К недостаткам следует отнести неприятный запах пластика в первые дни работы.

качественная сборка;
две розетки;
доступная цена;
эффективное сглаживание скачков напряжения.

запах пластика.

Wester STB-1000

Небольшой напольный стабилизатор Wester STB-1000 пришелся по душе благодаря простоте установки и бесшумной работе. Модель способна регулировать напряжение в сети, сужая диапазон с 140-260 В на входе до 202-238 В на выходе. Погрешность прибора составляет 8%. Модель надежно защищает приборы домовладельцев от перегрева, перепадов напряжения и короткого замыкания в сети. Информация отображается на цифровом дисплее. Стабилизатор охлаждается воздушным способом, он может работать в диапазоне температур 0-40ºС.

Эксперты отдали изделию второе место рейтинга за легкость и бесшумность. Пользователи отмечают хорошую стабилизацию, он справляется с защитой телевизоров и холодильников. Только стоимость модели несколько выше, чем у победителя.

хорошо стабилизирует напряжение в сети;
не греется;
надежно защищает от КЗ;
тихая работа.

щелкает и моргает свет при срабатывании реле.

Quattro Elementi Stabilia 1000

Самые большие перепады напряжения в бытовой сети (140-270 В) может сгладить итальянский стабилизатор Quattro Elementi Stabilia 1000. Хоть модель и уступает лидерам в мощности (600 Вт), но спрос на изделие в России достаточно высокий. Наиболее частыми покупателями стали пользователи компьютерной техники. Производителю удалось добиться от прибора высокого КПД (до 98%). При непредвиденном отключении электричества стабилизатор задерживает запуск, а трехступенчатая защита предотвращает выход из строя по причине КЗ, перегрева или скачков напряжения.

В отзывах пользователи отмечают такие преимущества прибора, как легкость (2,7 кг), компактность, ценовая доступность. Модель располагается на 3 строчке рейтинга из-за ограничения по мощности.

высокий КПД;
легкость и компактность;
доступная цена;
трехступенчатая защита.

небольшая мощность.

Powerman AVS 1000D

От целого набора неприятностей в бытовой сети может уберечь дорогостоящие электрические приборы стабилизатор Powerman AVS 1000D. Это пониженное или повышенное напряжение (120-260 В), импульсные всплески напряжения, короткое замыкание. При отключении сети стандартная задержка подключения составляет 6 с, а увеличенная отсрочка достигает 3 минут. Аппарат имеет высокий КПД (98%), небольшую погрешность (8%), хорошую мощность (800 Вт)

При этом прибор реализуется по самой низкой цене, что привлекает внимание потенциальных покупателей

Владельцы аппарата отмечают компактность и легкость, низкую цену и надежную работу. Из недостатков отмечается громкое щелканье реле, что ограничивает применение в жилых помещениях.
