Стойка телескопическая для опалубки

Стоимость изделий

Подставки для опалубочных конструкций  отличаются по стоимости в зависимости от типа изделия и его длины. Например, для СТО расценки будут следующими.

Если речь идет о СТЗ, то телескопическая подставка обойдется чуть дороже.

Усиленные модели считаются самыми дорогими, их стоимость составляет от 730 до 3200 рублей.

Также при покупке изделий стоит учитывать производителя. Самыми дешевыми подставками считаются изделий от фирм «Гамма» и «Дока» (650-1300 рублей). Чуть дороже обойдутся конструкции от производителя PERI.

Однако помимо самих стоек дополнительно придется приобрести треногу за 250-300 рублей за штуку и унивилку (порядка 70-100 рублей).

Намного выгоднее взять нужные изделия в аренду. В этом случае опора длиной до 3,1 м будет стоить всего 5 рублей в сутки, а тренога обойдется в 3 рубля. Если брать конструкции на более длительный срок (например, на месяц) то можно еще больше сэкономить (месяц использования подставки обойдется всего в 100 рублей).

Телескопические стойки для опалубки перекрытия, конструкция, характеристики и разновидности

Стойка под опалубку состоит из двух стальных или алюминиевых труб разных диаметров. К трубе большего диаметра снизу приварена опорная площадка, а сверху – насадка с накатанной на неё резьбой и прорезями для крепежа. Некоторые производители закрывают насадки с резьбой гильзами для защиты от загрязнений, по этой конструктивной особенности происходит классификация стоек:

• с открытой резьбой;
• с закрытой резьбой.

Труба меньшего диаметра (телескопическая вставка) имеет отверстия по всей длине, расстояния между ними от 110 до 175 мм, сверху к ней приварена опорная площадка для установки унивилки. На насадку нижней трубы накручивается опорная гайка, в неё вставляется телескопическая вставка. Фиксация нужной длины стойки выполняется специальной крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку.

Размеры стоек телескопических для опалубки стандартные, их выпускают длиной от 1,7 до 4,5 м. Нагрузка, которую они способны выдерживать, колеблется в диапазоне от 1 до 4 тонн. Для защиты от коррозии опоры под опалубку окрашиваются нитроэмалью или порошковой краской, оцинковываются отдельные детали (насадки с резьбой, опорные гайки, крепёжные серьги).

Перечень необходимых материалов и приспособлений для опалубки перекрытия

Простая конструкция опалубки перекрытия (для потолков высотой 1,5 — 4,5 м) состоит из:

• опор телескопических ;
• треноги – устройства из трёх изогнутых труб, жёстко фиксирующего стойку опалубки в нужном положении и принимающего на себя часть нагрузки;
• унивилки – металлического листа с приваренными к нему металлическими штырями, уголками или жёлобом, предназначенного для укладки и фиксации балок;
• балок из дерева;
• фанеры ламинированной;
• опорных углов,
• уровня.

Размеры стандартных телескопических стоек и вес.

Сборка опалубки перекрытия простой конструкции – семь простых шагов

1. На предварительно подготовленную поверхность устанавливают треноги, зажимы поднимают до упора.
2. В треноги вставляют телескопические стойки и фиксируют их, опустив зажимы.
3. На верхние опорные площадки стоек помещают унивилки.
4. Выдвигают верхние телескопические вставки на нужную высоту и закрепляют их серьгами для крепежа.
5. В унивилки закладывают сначала продольные, а после поперечные балки.
6. Уровнем контролируют правильность положения сооружения, высоту регулируют опорными гайками.
7. Устанавливают опорные углы и настилают ламинированную фанеру.

Различают два вида телескопических стоек — стандартные и усиленные. Отличия приведены в таблице:

Что такое телескопическая стойка

Устройство для опалубки перекрытий представляет собой непосредственно саму домкратную стойку, опорную вилку и треногу. Первый элемент включается в себя следующие детали:

• Нижнюю направляющую опору. Она представляет собой трубу диаметром от 54 до 60 мм (при толщине стенок 2 мм). На нижней части опоры находится приваренная площадка размером 120 х 120 мм. В верхней части изделия располагается специальная насадка с резьбой, она играет роль натяжителя (бывает трех типов).
• Верхнюю опору. Она изготавливается из трубы диаметром до 51 мм при толщине стенок не более 2,5 мм, на которой просверлены специальные отверстия (на расстоянии порядка 120 мм). Такая перфорация необходима для фиксирующих скоб (их еще называют «серьги»). В верхней части изделия находится наваренный фланец, который по своим габаритам полностью соответствует площадке, расположенной на нижней опоре.
• «Серьги». Эти специальные фиксаторы, которые предназначены для того, чтобы задерживать верхнюю вставку.
• Опорную гайку. Она передвигается по натяжителю на нужное расстояние и становится дополнительной опорой для верхних опор.

Опорная вилка (или унивилка) представляет собой лист металла размером 325 х 214 х 5 мм. На него наварены 4 вертикальные трубы (рога) с квадратным сечением. Их высота составляет 134 мм. Унивилку устанавливают на верхнюю опору для того, чтобы зафиксировать двутавровые балки опалубки горизонтального расположения.

Тренога (в простонародье «юбка») – это еще одна деталь стойки, состоящая из 3 металлических труб изогнутой формы. Благодаря этому телескопическая подставка устанавливается максимально ровно. Кроме этого, «юбка» позволяет значительно увеличить сопротивляемость конструкции к динамическим нагрузкам, которые обычно возникают в процессе заливки бетонной смеси.

Полезно! Поддержка опалубочной конструкции при возведении перекрытий – это не единственная функция, которую выполняют изделия. Телескопическая подставка также может использоваться при строительстве площадок для выгрузки сырья или в процессе разборки горизонтальных частей строения.

При этом телескопическая подставка может отличаться по своей длине и типу резьбы. Эти нюансы стоит учитывать при выборе поддерживающей домкратной конструкции.

Части целого или конструкционные элементы

Комплект для изготовления опалубки на телескопических стойках состоит из следующих элементов:

Стойка телескопическая

Элемент конструкции служащий для обеспечения надежной опоры конструкции, состоящий из двух сегментов (труб), входящих друг в друга. Резьбовое соединение, которым оснащена стойка, позволяет регулировать её длину, положение стойки фиксируется при помощи замочного механизма.

Универсальная вилка

Важный конструкционный элемент, обеспечивающий надежный контакт между стойкой и балкой. При помощи добавления на концы вилки различных дополнительных элементов можно увеличить длину опоры. Унивилка может быть трех разновидностей – под брус, угловая и в виде штыря.

Тренога

Основной опорный элемент конструкции, обеспечивающий строго вертикальное положение и устойчивость благодаря трём точкам опоры. Высота треноги в стандартном исполнении равна 73-м см.

Тренога для опалубки перекрытий на телескопических стойках

Лист опалубки (фанера)

Как правило, основной лист, на который укладывается бетонная смесь, выполнен из фанеры. Металлические листы не годятся по причине собственного веса, тогда как фанера идеально сочетается с телескопическими стойками.

Несущая балка

В данном случае применяется двутавровая балка из дерева длиной до 10 метров и сечением 20*8 см. Несущий элемент подобного типа обеспечивает конструкции необходимую прочность.

Экономическая составляющая

Опалубка на основе телескопических стоек

Технические характеристики Наименование показателей Значение Допустимая поперечная сила (кН) 11 Допустимый изгибающий момент (кНм) 5

	– Стойка телескопическая
	– Тренога
	– Унивилка
	– Балка
	– Фанера

Схема расстановки телескопических стоек и раскладки балки БДК-1

Соответствует требованиям нормативных документов ГОСТ 4981-87 Стандартные размеры 2,5 м 3,3 м 3,6 м 3,8 м 4,5 м Высота 200 мм Ширина 80 мм

Эксплуатационные особенности

• Надежное шиповое соединение проклеивается несколькими слоями, за счет этого исключается раскалывание бруса;
• Высококачественная фанера, пропитанная специальной смолой, делает ее надежной и стабильной в применении.

Эффективность

• Применение балки БДК-1 с ее большой несущей способностью значительно снижает количество опор перекрытия, что сокращает количество частей для монтажа и демонтажа опалубки в результате чего уменьшает затраты рабочего времени и повышает рентабельность.
• Балка БДК-1 отличается высокими эксплуатационными характеристиками, что позволяет строительным компаниям снизить затраты на ее окупаемость.

Таблица распределений нагрузок на балку

Деревянные балки опалубки:

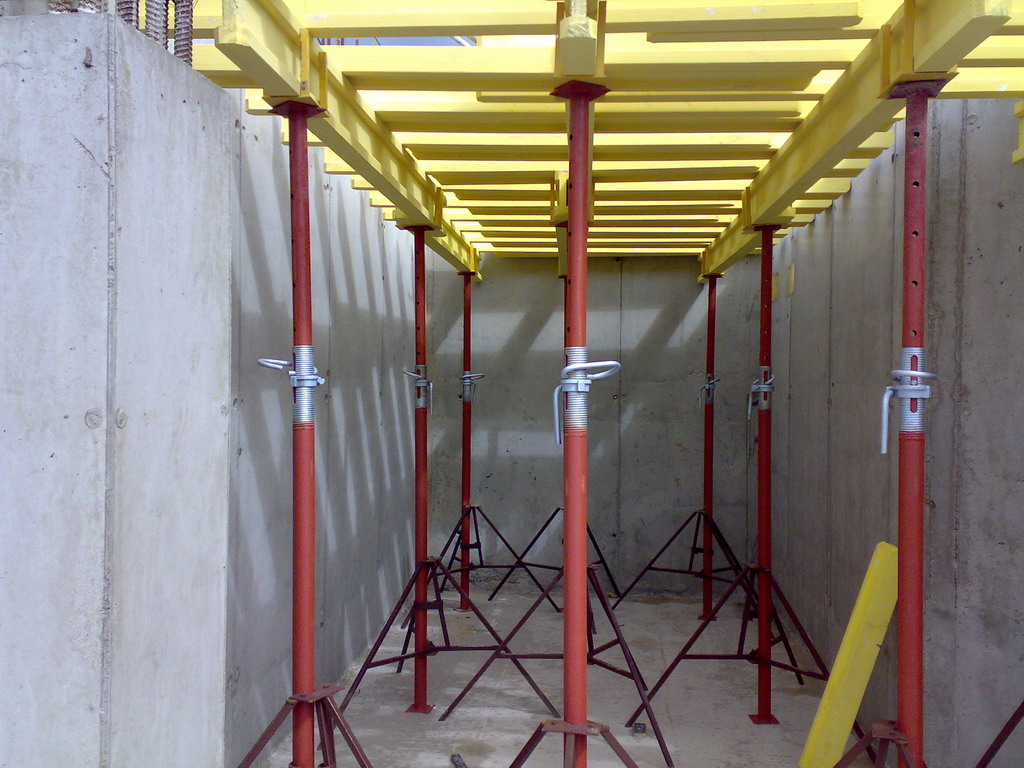

Опалубка перекрытий на основе телескопических стоек

Традиционная балочно-стоечная система горизонтальной опалубки перекрытий включает следующие элементы:

• Телескопические стойки − основа опорной системы. Регулируемые телескопические стойки воспринимают все вертикальные статические и динамические нагрузки, возникающие при укладке бетонной смеси, вес опалубки, людей и технологического оборудования.

• Треноги, предназначенные для фиксации телескопических стоек в вертикальной плоскости при укладке несущих и распределительных балок и фанерной палубы

• Система несущих и распределительных деревянных балок двутаврового поперечного сечения. Также допускается использование деревянных балок прямоугольного поперечного сечения, размеры которых следует назначать расчётным путем для условий каждого конкретного объекта

• Палуба из водостойкой ламинированной фанеры

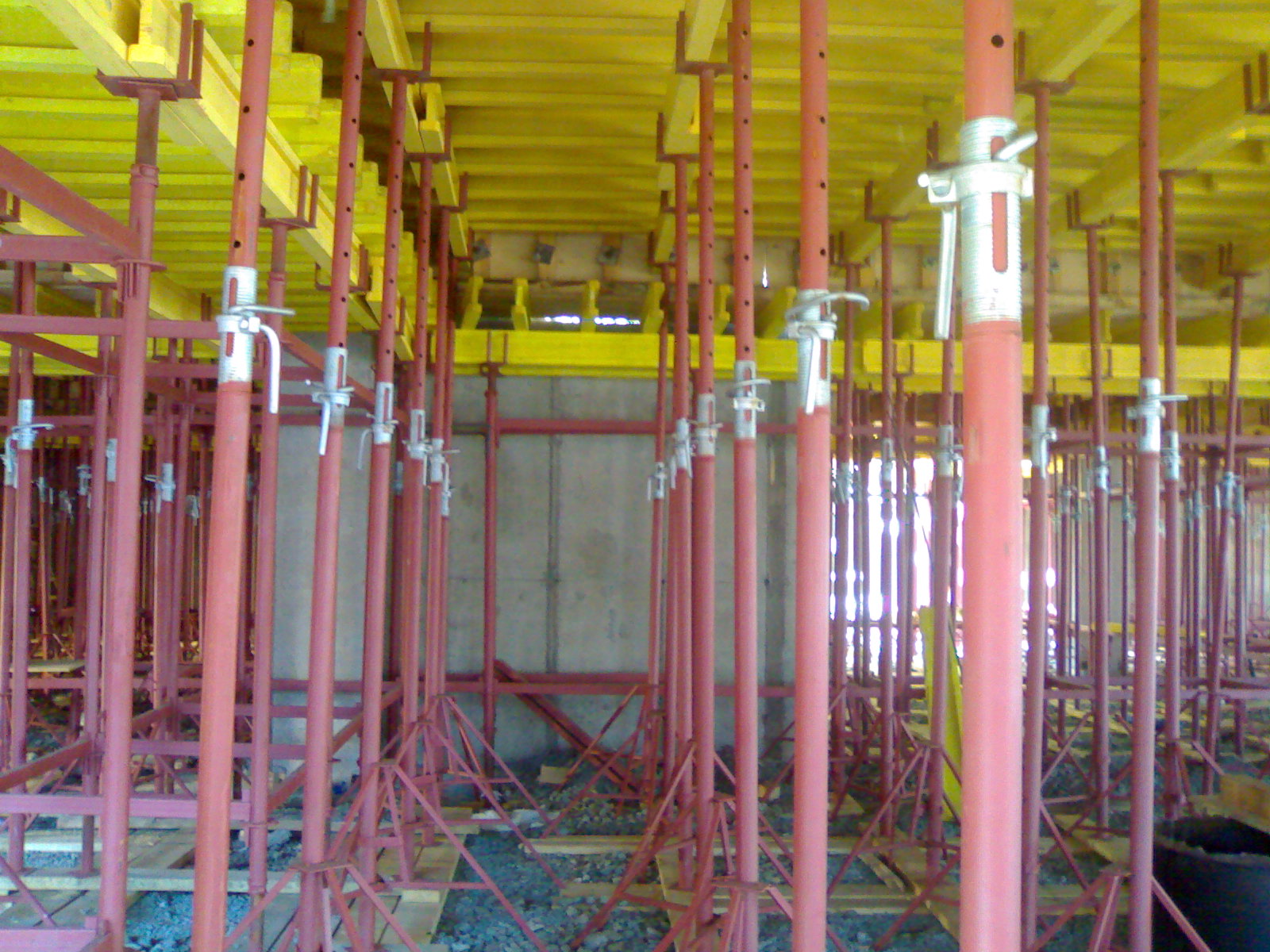

Опалубка монолитных перекрытий. Телескопические стойки МОДОСТР применяются в качестве опорной системы

• Возможность сборки опалубки без применения крана
• Унифицированные элементы
• Масса отдельных элементов не более 20 кг

1 – телескопическая стойка c плоским оголовком2 – телескопическая стойка с U-образным (загнутым) оголовком3 – тренога4 – съёмный оголовок5 – несущая балка6 – распределительная балка
