Монтаж клапанов термостата.

1. После отключения стояка и слива воды из патрубков отопительного прибора отрезать

трубу по размеру клапана.

2. На трубе нарезать трубную резьбу с помощью плашки или резьбонарезного инструмента.

3. Резьбовое соединение уплотнить льняной прядью + сантехнической пастой.

4. Накрутить корпус клапана на подготовленный патрубок.

5. Снять хвостовик (а) с клапана и, с надетой на него накидной гайкой (б), вкрутить в пробку отопительного прибора, предварительно уплотнив

данное соединение.

6. Надеть накидную гайку на корпус клапана и затянуть. Дополнительные средства герметизации данного соединения не требуются. Перед затяжкой проверьте, что поверхности клапана и хвостовика не содержат грязи.

Шлифовка конуса хвостовика и клапана абразивными материалами

не допускается и может привести

к протечке.

7. Снять защитный колпачок с клапана, выставить значение настройки термоэлемента

на макс. «5». Уверенно нажать на термоголовку в направлении клапана

до звукового щелчка.

Убедитесь что клипсовое соединение термоэлемента находится в открытом состоянии (а)

В противном случае поверните нижнюю часть термоэлемента

против часовой стрелки.

Внимание! Радиаторный термостат предназначен для регулирования температуры

воздуха в помещении. Это значит, что при температуре воздуха в помещении

выше, чем настроенная на термостате, клапан термостата перекрывает подачу воды

в отопительный прибор.

Для удобства эксплуатации отопительного прибора на обратной подводке рекомендуется устанавливать запорный клапан, последовательность монтажа которого, как правило, такая же, как и у радиаторного клапана. При этом в однотрубной системе на обратной подводке отопительного прибора следует устанавливать только шаровой кран, в двухтрубной системе отопления может быть использован как шаровой кран,

Термоэлектрические приводы серии TWA

Термоэлектрические мини-приводы серии TWA предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и тепло- холодоснабжения местных вентиляционных установок.

Привод оснащен визуальным индикатором хода, который показывает, в каком положении находится клапан – закрыт или открыт.

Приводы TWA в зависимости от модификации могут использоваться с клапанами серий RA, RAV8 и VMT производства компании “Данфосс”, а также с клапанами фирм Heimeier, MNG и Oventrop, имеющими резьбу для крепления привода M 30 х 1,5. В случае применения привода с другими типами клапа- нов клапан должен быть проверен на совместимость геометрии и обеспечение его закрытия. Питающее напряжение электропривода – 24 или 230 В. Клапаны могут быть нормально закрытыми при отсутствии напряжения (NC) и нормально открытыми (NO). Кроме того, нормально закрытый привод с питающим напряжением 24 В поставляется с концевым выключателем (NC/S).

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

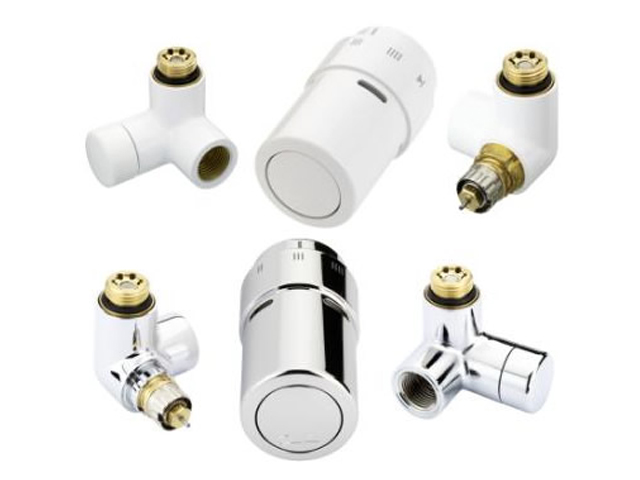

Терморегулятор Danfoss 013G4001- 013G4009

Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

Терморегулятор Danfoss RTD 3640

модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Терморегултор Danfoss RAX

регулятор Living Eco с электронной системой контроля климата в помещении. Является наиболее совершенной версией, применяемой сегодня как в коммерческих зданиях, так и в жилых домах. В отличие от многих других версий прибора, эта имеет ЖКТ дисплей, на котором отображается температура в помещении, а также всего три кнопки, посредством которых легче контролировать выполнение той или иной программы, заданной пользователем. Экран, нужно отметить, отображает заданную температуру, а не температуру помещения;
регулятор RA 299 с газовым наполнителем и автоматическим определителем контроля температурой. Также выпускается в различных цветах. Имеет минимальное время реагирования на изменение температуры за счет использования в конструкции именно газа. Применение именно данной версии строго сертифицировано ГОСТ, годится для стандартных сетей отопления, не может использоваться для холодильников.

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой

Его важно установить до щелчка для максимально плотного и качественного прилегания.
Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

Клапаны терморегулятора c предварительной настройкой RA-N и RА-NCX Ду = 15 мм (хромированный)

Регулирующие клапаны RA-N и RA-NCX пред- назначены для применения в двухтрубных насосных системах водяного отопления.
RA-N оснащен встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:

Kv = 0,04-0,56 м3/ч – для клапанов Ду=10 мм;

Kv = 0,04-0,73 м3/ч – для клапанов Ду=15 мм;

Kv = 0,10-1,04 м3/ч – для клапанов Ду=20 и 25 мм.

Клапаны RA-N и RA-NCX могут сочетаться со всеми термостатическими элементами серий RA, RAW и RAX, а также с термоэлектрическим приводом TWA-A.

Для идентификации клапанов RA-N и RA-NCX их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор. Поэтому следует применять рукоятку (кодовый номер 013G3300).

Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием (RA-N) или хромированные (RA-NCX).

Технические характеристики клапанов RA-N и RA-NCX в комбинации с термостатическими элементами серий RA, RAW и RAX соответствуют европейским стандартам EN 215-1 и российскому ГОСТ 30815-2002, а размер присоединительной резьбы – стандарту HD 1215 (BS 6284 1984). Все радиаторные терморегуляторы, выпускаемые компанией “Данфосс”, производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).

Для предотвращения отложений и коррозии клапаны терморегуляторов RA-N и RA-NCX следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. В других случаях необходимо обращаться в компанию “Данфосс”. Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).

Настройка на расчетное значение производится легко и точно без применения специальных инструментов. Для этого следует произвести следующие операции:

снять защитный колпачок или термостатический элемент;

поднять кольцо настройки;

повернуть шкалу кольца настройки так, чтобы желаемое значение оказалось напротив установочной отметки “o”, расположенной со стороны выходного отверстия клапана (заводская установка “N”);

Итак давайте подведем итог:

С помощью радиаторных терморегуляторов отопления Danfoss в городских квартирах, а так же в загородных домах можно регулировать температуру в помещениях.
Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени. Следовательно в частных загородных домах используя терморегуляторы отопления можно не только создать комфортные условия, но и довольно эффективно экономить на отоплении. Рассчитать ориентировочную окупаемость терморегуляторов можно используя калькулятор Расчет окупаемости терморегуляторов отопления онлайн.
