Системы заземления tn-c-s, tn-c, tn-c, tt, it

Виды

Обозначение всех систем расшифровывается следующим образом:

• Первая буква (t по умолчанию) – указывает на принцип работы источника питания;
• Вторая буква (N, T, I) – определяет принцип заземления и защиты открытых частей различных электрических отводов. Эта маркировка является международно принятой аббревиатурой.

Фото — схемы

Классификация систем заземления и их описание по заземлению отводов:

1. N – принцип зануления посредством подключения к нейтрали;
2. T – контур заземлен;
3. I – изолированный отвод, т. е., у электрооборудования нет открытых контактов. Это применяется в основном для защиты производственных установок.

Также современными параметрами ГОСТ введено такое понятие, как нулевой заземляющий проводник (используется в системах с напряжением до 1000 в). Он бывает N – просто нулевой, PE – земля, PEN – земля, объединенная с нулем.

Принцип работы каждой указанной системы разный, поэтому ПУЭ не разрешает использовать определенные типы защитного заземления до проверки соответствия требованиям определенных электрических сетей.

Заземляющее устройство (ТТ)

Данная схема заземляющего устройства применяется для потребителей электроэнергии через воздушную линию. Когда нет возможности обеспечить надежность комбинированного «нуля», применяется схема TT, когда нейтраль источника «глухо» заземлена, передача энергии проводится в четыре провода с функциональным «нулем» и тремя фазами. На объекте электропотребления по этой системе предусматривается местное устройство заземления по действующим правилам, а все токоведущие элементы и корпуса оборудования через проводники подключаются к местной схеме заземления.

Схема (TT):

Схема (TT)

Широкое применение этого способа реализации заземляющего устройства получило коттеджное строительство, в загородных домах его применяют для обеспечения электробезопасности. В городах этой схемой пользуются для снабжения временных точек электроэнергией (открытая концертная площадка, торговые лотки). Обязательно при использовании этого заземляющего устройства применение оборудования защитного отключения, наличие громоотвода и грозовой защиты.

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

TN-C.

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

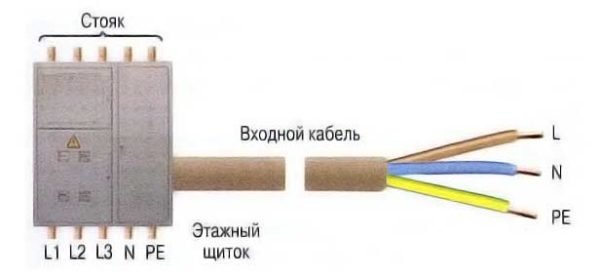

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.

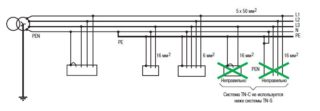

Система заземления TN-C-S.

Схема

В системе  TN-C- S  во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник – РЕN разделен на нулевой защитный – РЕ и нулевой рабочий – N проводники.

У электроустановок с типом системы заземления TN-C-S нейтраль питающей линии является совмещенным нулевым защитным- PE и нулевым рабочим – N проводником (PEN). В системе TN-C-S все открытые проводящие части эктроустановки имеют непосредственную связь с точкой заземления трансформаторной подстанции.
В настоящее время в нашей стране активно ведется работа по повышению уровня электробезопасности в электроустановках жилых и общественных зданий.
Важнейшим аспектом этой работы является усовершенствование и упорядочивание требований нормативных документов, особенно в области стандартизации устройства электроустановок.
С целью расширения области применения электрооборудования класса защиты I по электробезопасности и с учетом решения «О развитии нормативной базы для безопасного применения электрооборудования класса защиты I по электробезопасности в электроустановках зданий», утвержденного Госстроем России,
Госстандартом России и Минтопэнерго России от 09.08.93, Департамент электроэнергетики и
Главгосэнергонадзор Минтопэнерго России приняли решение о внесении изменений в гл. 7.1 Правил устройства электроустановок (ПУЭ, 6-е изд., 1986 г.) «Электрооборудование жилых и общественных зданий».
В п. 2 этого решения указывалось:
«Ввести дополнительный абзац в п. 7.1.33:
В жилых и общественных зданиях линии групповой сети, прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники). Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один
контактный зажим».
Таким образом, был сделан первый шаг по пути внедрения в России в электроустановках жилых и общественных зданий системы заземления TN-C-S.

Система заземления ТN-С-S, позволяет в комплексе с широким внедрением УЗО обеспечить высокий уровень электробезопасности в электроустановках без их коренной реконструкции

Система заземления TN-S.
Система заземления TT.
Подключения проводников PE и N (разделение PEN – проводника).
Система заземления IT.

Область применения

Рассмотрим, в каких случаях применяется данный тип заземления. Следует заметить, что система ТТ является в некотором роде неординарной мерой. ТN система — это система, нейтраль источника питания которой глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников. (ПУЭ п.1.7.3). Согласно этому же пункту ПУЭ системой ТТ называется система с глухозаземленной нейтралью источника питания, но при этом в отличии от системы ТN открытые проводящие части электроустановки заземляются заземляющим устройством, электрически независимым от глухозаземленной нейтрали источника. Система ТN имеет несколько разновидностей, общей конструктивной чертой которых является объединение цепей заземления нейтрали трансформатора и электроустановок потребителя. Защита, выполняемая по такому принципу, наиболее легко выполнима с точки зрения потребителя, осуществляющего подключение к электрической сети. Эта система не требует сооружения заземляющего устройства на объекте потребителя.

Применение заземления ТТ предписывается только в тех случаях, когда система TN не обеспечивает необходимого уровня безопасности. Обычно это имеет место при неудовлетворительном техническом состоянии питающей воздушной линии, особенно сооруженной по временной схеме. В таких условиях, как правило, высока вероятность повреждения заземляющего проводника, то есть, потеря электрической связи между заземляющим устройством на подстанции с заземляющими цепями потребителя. Эта ситуация чревата тем, что при пробое изоляции, напряжение прикосновения к корпусам электрооборудования может оказаться равным рабочему напряжению сети. По этой причине, основной сферой применения схемы ТТ служат объекты, электроснабжение которых носит временный характер. Например, строительные площадки, вагончики и т.п.

Довольно часто встречаются случаи, когда заземление ТТ применяется в частном доме или на даче. Реализация такой схемы достаточно трудоемка, особенно для частного владельца. Вопросы, как сделать заземлитель и установить УЗО, смогут решить, пожалуй, только специалисты. Построить на своем участке заземляющее устройство, отвечающее требованиям правил, под силу не каждому владельцу. К сказанному можно также добавить, что применение системы следует согласовать с организацией, осуществляющей электроснабжение.

В соответствии с п.1.7.59 ПУЭ, эксплуатация электрооборудования, заземление которого выполнено по системе ТТ, запрещена без использования УЗО. На рисунке 2 проиллюстрирована схема подключения УЗО.

Устройство защитного отключения (УЗО), это система защиты, осуществляющая отключение установки при возникновении тока утечки, обусловленного повреждением изоляции. Этот аппарат реагирует на разность токов, протекающих по фазному и нулевому проводам, поэтому называется автоматическим выключателем дифференциального тока. При повреждении изоляции электроустановки, образуется шунтирующая цепь через корпус оборудования на землю. В результате образуется ток утечки на заземление.

Типы искусственного заземления

Основной регламентирующий документ в России, который позволяет использовать разные системы заземления – ПУЭ пункт 1,7. Он был разработан с учетом способов устройства заземляющих систем, их классификации и принципов. Документ утвержден специальным протоколом Международной электротехнической комиссии.

Сокращенные названия существующих систем являются сочетаниями первых букв французских слов.

• Т – заземление.
• N – подсоединение к нейтрали.
• I – изолирование.
• С – соединение рабочего и защитного нулевых проводников в один провод.
• S – раздельное использование защитного и рабочего нулевых проводников.

Чтобы понять, в чем заключаются отличия и способы реализации, нужно ознакомиться с каждой разновидностью более детально.

Устройство заземления TN

Самый распространенный вид заземляющих систем. Суть его заключается в соединении нулей с землей вдоль всей длины. Этот тип имеет еще одно альтернативное название – снабжение глухозаземленной нейтрали.

Для реализации способа требуется технологично вбить в вертикальном положении группу штырей в землю, чтобы глубина залегания была не менее 2,5 метров. Все штыри должны быть соединены друг с другом при помощи кабеля и полоски в единый контур жилого дома.

Система TN-C

Достаточно устаревшая система, которая все еще используется в старых жилых фондах. Суть защиты заключается в том, что ноль N играет также роль защитного провода РЕ, две функции совмещены в одном проводнике. Преимущество этого способа заключается в простоте реализации и бюджетном изготовлении, предназначен для электрических приборов мощностью не более 1000 В.

На сегодняшний день этот тип несет потенциальную опасность, поскольку не имеет ни единого отдельного проводника. Если при аварийной или нештатной ситуации обрывается нулевой провод, весь электрический потенциал концентрируется на приборах, а это уже несет опасность для здоровья и жизни человека, есть вероятность образования пожара.

Система TN-S

TN-S

В проектируемых новых зданиях используется новая заземляющая система. Суть ее реализации заключается в присутствии отдельного провода фазы, нейтрали и защитного проводника. Проводники РЕ и N – отдельные составляющие системы электроснабжения.

Система заземления TN-C-S

Система заземления TN-C-S

Данная заземляющая система вобрала в себя лучшие качества своих предшественников и частично исключила их недостатки. Способ относительно прост в реализации, еще одно достоинство вида – можно реализовать во время реконструкции и модернизации устаревших зданий. Смысл состоит с организации системы TN-C, здесь разделяют нейтральный провод на два проводника N и PE, далее начинает реализовываться способ TN-S.

Однако по-прежнему не решена проблема защитного контура системы ТN-С. Если шина обрывается, весь электрический потенциал концентрируется на бытовых приборах. Бороться с этим недостатком можно с помощью вспомогательных конструкций, например, реле напряжения, которое способно автоматически проводить аварийное отключение приборов от сети.

Общие понятия

Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.

Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.

Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.

Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:

• Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
• Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
• Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).

Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.

Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.

К сожалению, на практике ситуация такова:

• Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
• Начинают пытаться «решать проблему» народными методами.

Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».

Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.

Вопрос-ответ

Теперь пройдемся по некоторым вопросам, касающимся заземления жилищ, которые часто задают люди.

Вопрос 1: Какой лучше использовать материал при установке заземлений?

Это важный вопрос, поскольку от этого зависит работоспособность всей сети.

Ответ:

Основными в заземлении являются контуры, которые обеспечивают отвод электрического тока и рассеивание его в землю.

Для создания контуров применяются изделия из металла или меди. Состоит он из вертикальных (электродов) и горизонтальных (обвязки) электродов.

Согласно ПУЭ в качестве вертикальных электродов можно использовать стальные пруты диаметром 16 мм.

Или же уголки сечением 100 мм и толщиной не менее 4 мм.

Подойдут и стальные трубы диаметром 32 мм, со стенками не менее 3,5 мм.

Если же материал изготовления электродов – медь, то можно использовать пруты диаметром 12 мм, трубы – 20 мм.

Для обвязки же подойдут стальные пруты на 10 мм или лента сечением 100 мм.

Что касается меди, то помимо прутов и труб для обвязки можно использовать медный многожильный трос сечением не менее 35 мм.

Что касается проводников, то для организации N и PEN-проводников должны использоваться медные провода сечением не менее 10 мм, и алюминиевые – не менее 16 мм.

Подробнее читайте здесь – как сделать заземление в частном доме.

Вопрос 2: Как распознать, какая система используется в доме?

Ответ:

Если нет возможности узнать в технической документации, какая из систем применена в доме, то можно узнать ее по определенным признакам.

Следует посмотреть на вводную проводку в ВРУ. Если при однофазной сети на ВРУ подходит 2 провода или 4 – при трехфазной сети, то это указывает на использование TN-C или TN-C-S.

Далее следует рассмотреть клемму подключения PEN-провода, если на ней происходит разделение проводки, то есть после ввода далее на квартиры идет отдельно N и PE-проводники, то это указывает на использование TN-C-S системы.

Если же количество входящих проводов на 1 больше (однофазная – 3 провода, а трехфазная – 5 проводов) – это означает, что в доме установлена система TN-S.

Вопрос 3: Если в доме используется система TN-C, можно ли ее модернизировать?

Ответ:

Переделать TN-C под более современную вполне можно. И для этого лучше использовать TN-C-S.

В таком случае не придется менять нулевой проводник на участке от подстанции к ВРУ.

Для доработки существующей системы достаточно будет провести монтаж дополнительного провода от ВРУ до распределительного щита, а также провести расщепление PEN-проводника на N и PE.

Проложенный провод и будет играть роль защитного проводника (РЕ)

Важно только после расщепления его дополнительно заземлить

Важно знать: Как правильно монтировать электропроводку в деревянном доме. Но помните, модернизация системы должна проводиться только квалифицированными специалистами

С электричеством шутки плохи

Но помните, модернизация системы должна проводиться только квалифицированными специалистами. С электричеством шутки плохи.
