Кабели заземления

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате);
опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая.
жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110 (см. Главу 1.7).

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

Соединение в розетке нуля с заземляющим проводником (так называемое зануление). Если вдруг произойдет обрыв нулевого провода в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д.
Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током.
Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Рассмотрение вопроса специалистом

Вот и все, что Вы должны знать о том, как сделать заземление в квартире, если его нет. Мы все же настоятельно рекомендуем использовать УЗО, как временный вариант защиты, ну и настаивать на том, чтобы городские власти позаботились о модернизации электропроводки в Вашем доме.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

R_o – сопротивление стержня, Ом;
L – длина электрода, м;
d – диаметр электрода, м;
T – расстояние от середины электрода до поверхности, м;
Р_экв – сопротивление грунта, Ом;
Т – расстояние от верха стержня до поверхности, м;
l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Для чего нужно повторное заземление

С технической точки зрения повторное заземление (ПЗ) – это специально обустраиваемое на стороне потребителя защитное устройство, гарантирующее безопасность работающих на линии людей. Оно «срабатывает» в случае пропадания связи с подстанцией по нулевому или совмещенному проводу.

Схема работы повторного заземления при обрыве нуля на линии ВЛ-0,4 кВ

Для обустройства повторного заземления допускается применять так называемые «естественные» заземлители, к которым относят:

металлические каркасы конструкций, уже проложенных в почве и имеющих непосредственный контакт с ней;
металлические защитные кожуха и броню силовых кабелей, заглубленных в грунт;
участки стальных труб (исключение составляют газовые магистрали и нефтепроводы);
железнодорожные рельсы.

Отметим, что их сопротивление никак не контролируется пользователем, поэтому его значение может в любое время непредсказуемо измениться. Чтобы исключить такое положение – в особо ответственных случаях обустраиваются искусственные заземляющие конструкции, имеющие стабильные технические характеристики.

Повторное заземление нулевого провода – один из способов организации искусственной системы, способной продублировать функцию станционного ЗК. Последним объяснением исчерпывается вопрос о том, что такое есть повторное заземление и как его можно обустроить.

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов U_F1, U_F2 и U_F3 принято называть фазными, а величины U_L1, U_L2 и U_L3 – линейными или межфазными. Характерно, что U_L превышает U_F примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

U_F1= U_F2=U_F3;

U_L1=U_L2=U_L3.

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

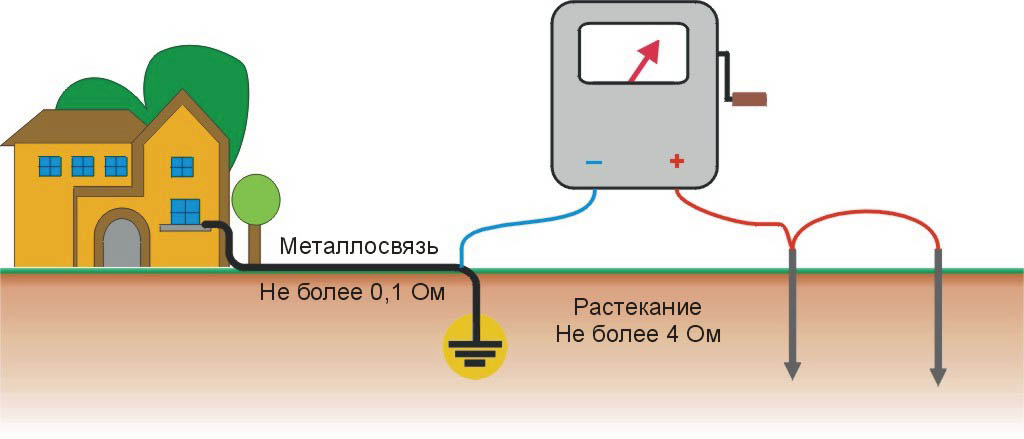

Проверка контура заземления

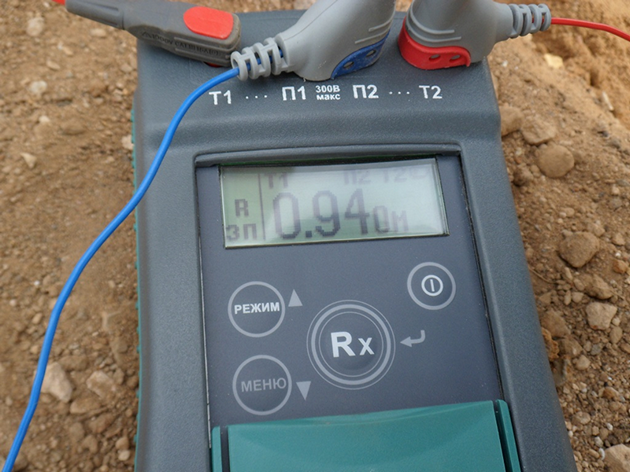

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Что такое нормы ПУЭ

Нормы ПУЭ являются собирательной группой специальных нормативных правовых актов, которые были написаны при СССР Министерством энергетики – правила устройства энергоустановок. Данные правила устройства электроустановок содержат описание того, как правильно следует создавать электропроводку в жилых домах, заводских помещениях и других структурах, они имеют описание различных устройств, а также принцип их построения. ПУЭ включают в себя условия прокладывания коммуникаций электроустановок, узлов, требования к определенным системам и их отдельным элементам.

Очень часто нормы ПУЭ используются при установке электрического освещения зданий, различных помещений, а также улиц, поселков, территорий определенных учреждений или предприятий. В них есть содержание условий по монтажу ультрафиолетового облучения в оздоровительных структурах, рекламы с осветительными приборами и другое. При укладывании проводки в зданиях обращаются к конкретному разделу норм ПУЭ.

В отдельных разделах можно найти рекомендации по тому, как сделать контур заземления, как установить защитные устройства электросети, и другие правила по эксплуатации различного электрооборудования. Более подробно и точно об условиях использования такого оборудования написано в Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП).

На сегодняшний день, если соблюдать все правила ПУЭ по монтажу и соединению проводки разного типа, прокладыванию контур заземленияа заземления или других технических решений, стоимость таких работ будет очень высокой. По этой причиной этими нормами руководствуются поверхностно, соблюдая лишь самые важные указания, а для других стараются найти альтернативное решение. Несмотря на дороговизну, данные правила позволяют обеспечить эффективную защиту здания любого типа от различных негативных факторов.

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
несанкционированное вмешательство доморощенного «электрика»;
авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

Фаза — коричневого или белого цвета.
Рабочий ноль — синего цвета.
Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов

Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи (т.е. не разрешается разрывать указанные цепи предохранителями, автоматами защиты и т.п., п. 1.7.139).

Соединения стальных проводников рекомендуется выполнять посредством сварки. Допускается в помещениях и в наружных установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений.

Соединения должны быть защищены от коррозии и механических повреждений. Для болтовых соединений должны быть предусмотрены меры против ослабления контакта.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 «ССБТ. Электробезопасность. Защитное заземление, зануление».

Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается. (п. 1.7.144. ПУЭ).

Согласно п. 1.7.145 не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Если корпус штепсельной розетки выполнен из металла, он должен быть присоединен к защитному контакту этой розетки.

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному

Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей

Корректная работа заземления опирается на факт того, что:

Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Отсюда можно сделать выводы:

Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как устроено заземление в квартире

Системы заземления, используемые в современных новостройках, которые были построены после 1998 года, – являются ТN-S и ТN-С-S, с предусмотренным в них выделенным заземлением. Проводка прокладывается по системе из трех жил, которая подключена к контуру заземления.

Основная отличительная характеристика систем распределения электрического питания в новых и старых возведениях заключается в наличии или отсутствии отдельных заземляющих проводников. До 1998 года применялись ГОСТы СССР, в соответствии с которыми не предусматривалось наличие заземляющего провода в схеме. В связи с небольшим ассортиментом бытовой техники у населения, ранее отсутствовала необходимость в таком проводе.

По мере увеличения количества бытовых приборов по домам, в электросетях возводимых новостроек начали появляться отдельные проводники заземления. Они сосредоточены в распределительных щитах, которые установлены во всех подъездах.

В данном разделе рассмотрим пример, когда в многоэтажном доме имеется устройство заземления.

ВРУ (вводное распределительное устройство) дома

Схема электрического снабжения, которая используется в настоящее время, называется TN-S. Она предусматривает разведение заземляющего провода наряду с нулевым и фазовым проводом по всему зданию и прохождение его отдельно до самой подстанции, в надежное и глубокое место под землей.

Такой системой предусматривается применение кабеля из пяти жил, который заводится в вводное распределительное устройство. Окраска трех фазных проводов производится в по цветовой маркировке. Четвертый провод является нулевым, а его окраска осуществляется в синий или голубой цвет.

Пятый зеленый или желто-зеленый провод применяется в качестве заземляющего проводника. Он подключается к ГЗШ – отдельной шине, соединенной с корпусом распределительного щита.

Магистральный провод заземления

Начиная от ВРУ и заканчивая последним этажным щитом по стоякам через каждый этажный щит проходят магистральная линия электроснабжения.

Магистраль состоит их трех фаз, нулевого и заземляющего провода. В электрощите каждого этажа имеется соответствующая шина для подключения магистрали того или иного провода.

Шина заземления в этажном щите

В этажном щите ответвление магистрального заземляющего проводника выполняется на отдельную шину. Именно к этой шине подключаются все заземляющие провода каждой квартиры. Если шина PE в щите не предусмотрена к специальным клеммным колодкам.

PE проводник в квартиру

Обычно в новостройках в каждой квартире расположен свой щиток. Питание к нему поступает отдельным кабелем трех- или пяти-проводным (в зависимости от количества фаз). В составе этого кабеля имеется отдельная жила – заземляющая. С обеих сторон она подключается к шинам PE этажного и квартирного щита.

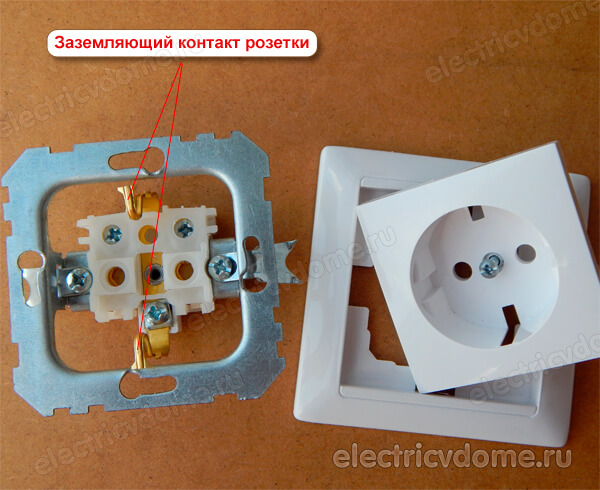

Зачем нужно заземление в розетке

В современном мире обычная розетка используется каждый день и весьма активно, но не каждый человек знает, зачем нужно заземление в розетке. В процессе эксплуатации любого электрооборудования может произойти пробой, таким образом, напряжение пройдет уже на корпус изделия. Исходя из этого, многие электрики рекомендуют делать заземление в розетке, так как в подобном случае можно избежать поражения электрическим током.

Также это затрагивает и металлические элементы осветительного оборудования. В частном доме заземляющий проводник прокладывается от каждой розетки, диаметра 2,5 миллиметра будет вполне достаточно.

Так зачем же требуется заземление в розетке? Это нужно для того чтобы подключить землю через ее контакт к бытовому оборудованию. В другом бы случае потребовалось прокладывать шину, и уже от нее соединяться с корпусом каждого отдельного бытового прибора, работающего от электрической сети.

Если на вилке того или иного прибора предусмотрено заземление, то лучше его сделать. Заземляющие контакты устроены таким образом, что они подключаются первыми. Если розетки подключаются шлейфом, то непосредственно от распределительной коробки проводится заземление к каждой из них.

Современные электрические щитки имеют специальное защитное устройство – УЗО, так что при срабатывании заземления розетка будет обесточена, и не произойдет ни возгорания, ни повреждения электрооборудования.

Запрещено в качестве заземления использовать водопроводные трубы, трубы и системы канализации, трубопроводы централизованного отопления. Запрет регламентируется правилами ПУЭ 1.7.110. Это может быть опасным не только для каждого жильца, но и стать причиной ускоренного старение и износа труб за счет высокой коррозии.

Необходимо ли заземлять ванную?

В ванной комнате электроприборы постоянно находятся в условиях высокой влажности. Это делает помещение одним из наиболее опасных для размещения бытовой техники. Абсолютно любое оборудование может стать причиной утечки электрического тока. И в такой ситуации, при соприкосновении с предметом могут быть самые серьезные последствия. И таким образом стоит понимать, зачем заземление в ванной комнате нужно проводить в первую очередь?

В целом, заземление электрооборудования это просто мера предосторожности, обязательная процедура для каждого человека. В современных помещениях данному вопросу даже на этапе строительства уделяют минимум внимания

Ранее в качестве основного материала для трубопровода выступал металл, и вопрос с заземлением не возникал ни у кого. Все ванны подключались к трубопроводу так или иначе, и весь ток уходил под землю. На данный же момент стальные трубы практически не используются, и на смену им пришел пластик. Даже если сегодня установлена металлическая труба стоит перестраховаться, так как нет уверенности в том, что все соседи снизу также выбрали металл, а не пластик.

Также стоит отметить, что ранее даже обычная розетка в ванной комнате не размещалась, что уж говорить об электрооборудования. Сейчас же в помещеии имеется несколько бытовых приборов, питающихся от электрической сети, и любой из них может быть причиной появления напряжения на корпусе.

Похожие материалы на сайте:

Картинка знака заземления
Как работает заземление с УЗО
Какую систему заземления выбрать

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

Прежде всего, по углам вбиваются вертикальные заземлители.
Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

надежность контактов в местах сочленения элементов ЗУ;
отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Нужно ли делать повторное заземление на опоре ответвления частного дома

По практике повторное заземление PEN проводника магистрали ВЛИ выполняется на каждой третьей опоре, что соответствует расстояниям, указанным в нормативах.

Если в доме установлен распределительный щит, с аппаратами автоматического отключения электропитания, то повторное заземление PEN проводника (нулевой жилы СИП) обязательно.

Если ответвление к дому, попадает на опору со сделанным повторным заземлением, PEN проводник подключается к существующему повторному заземлению. Если ответвление попадает на опору без повторного заземления, то повторное заземление PEN проводника ответвления выполняется дополнительно. Делается повторное заземление монтирующей организацией при устройстве ответвления к дому.

Список источников
