Как подключить варочную панель самостоятельно подключение варочной панели кухня

Установка варочной панели в столешницу — общие рекомендации.

Я не вижу смысла переписывать сюда подборку советов из инструкции по эксплуатации. Но кратко пройдусь по самым распространённым моментам, которые касаются каждой варочной панели.

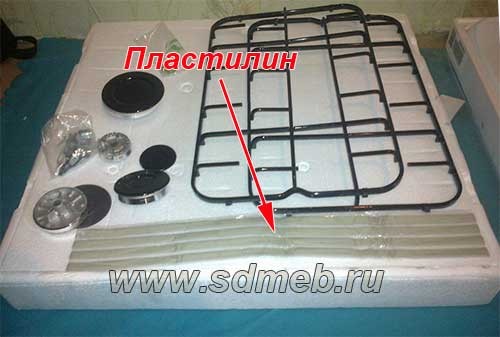

Установка варочной панели в столешницу — уплотнитель.

Как правило, он идет в комплекте с панелью. Если его не оказалось, то теоретически можно использовать любой дверной или оконный тонкий уплотнитель. Тонкий по причине того, что , с одной стороны, щель между панелью и столешницей должна быть минимальной, чтобы грязь не забивалась в эту щель, с другой стороны, обеспечивать плотное прилегание, чтобы вода не протекала внутрь, под панель. Ни в коем случае не используйте двусторонний скотч или герметик, в общем всё, что может приклеить варочную панель к столешнице. В теории панель должна проработать долго, на практике, случаются разные казусы и панель приходится снимать. Снять приклеенную панель, не сломав её, очень непростое занятие. А повторная установка вызовет сложности, потому что надо будет снять старый «клей».

Установка варочной панели в столешницу — как вырезать отверстие под варочную панель

Первым делом нужно сделать разметку с минимальным допуском

Очень важно соблюдать прямой угол. Обычно для этой цели я использую саму варочную панель

То есть, от ближнего или дальнего края рисую одну линию. Проставляю на ней нужные размеры, прикладываю панель по этой линии и рисую две боковых линии. Чтобы не поцарапать панель, подкладываю под нее какую-нибудь ткань. Линии будут строго перпендикулярны, затем отмеряю нужное значение на двух получившихся боковых линиях и заканчиваю прямоугольник

Очень важно обратить внимание на то, чтобы вы не попали в боковые стенки под столешницей при разметке отверстия. Дальше, кому как удобнее, ножовкой или электрическим лобзиком делается вырезание отверстия. Чтобы начать вырезку, нужно просверлить отверстие для захода ножовочного полотна

Делать это надо во внутренней части столешницы. Той, которую будете вырезать. На фотографии хорошо видно, как это делается. Конечно же, удобнее вырез делать электролобзиком. Отверстие в мраморных столешницах или из искусственного камня желательно доверить специалистам. Однако нужно помнить о том, что площадка лобзика металлическая и при выполнении работ может поцарапать поверхность. Чтобы этого избежать, можно использовать малярный скотч. Его удобство в том, что он неплохо держится на поверхности, но не так сильно прилипает, как обычный скотч. Клеить можно как непосредственно к разметочной линии, так и немного отступив от нее. Главное, чтобы была заклеена область, которая выходит за пределы варочной панели, но может попасть под металлическую площадку лобзика

Чтобы начать вырезку, нужно просверлить отверстие для захода ножовочного полотна. Делать это надо во внутренней части столешницы. Той, которую будете вырезать. На фотографии хорошо видно, как это делается. Конечно же, удобнее вырез делать электролобзиком. Отверстие в мраморных столешницах или из искусственного камня желательно доверить специалистам. Однако нужно помнить о том, что площадка лобзика металлическая и при выполнении работ может поцарапать поверхность. Чтобы этого избежать, можно использовать малярный скотч. Его удобство в том, что он неплохо держится на поверхности, но не так сильно прилипает, как обычный скотч. Клеить можно как непосредственно к разметочной линии, так и немного отступив от нее. Главное, чтобы была заклеена область, которая выходит за пределы варочной панели, но может попасть под металлическую площадку лобзика.

Установка варочной панели в столешницу — использование силикона

Срез отверстия под варочную панель (да и в принципе подо что угодно в кухонной столешнице) нужно обязательно обработать герметиком. Нет абсолютно никакой разницы, какого цвета будет герметик

В этой операции самое важное — как следует загерметизировать срез, чтобы в него не попадала влага. Хотя столешницы выполнены из влагостойкого материала, они все равно разбухают, когда внутрь попадает влага

Герметизировать нужно только сам срез. Останется подождать некоторое время (от трех часов), чтобы герметик подсох и можно устанавливать поверхность.

С наилучшими пожеланиями, Я!

Алгоритм действий. Снимаем варочную панель самостоятельно

Отключение коммуникаций

При выполнении демонтажа необходимо выполнить ряд мероприятий.

Перед началом всех работ необходимо отключить от всех видов газо- или электропитания, в зависимости от типа.

Далее, исходя из типа:

Для газовой варочной панели — отключаем газовое оборудование, в том числе запорный вентиль или краны подачи газа на вводе в дом.
Для электрической варочной панели — отключаем от электричества само устройство, в очередном порядке, сначала отключаем автоматический выключатель в электрощите помещения, потом, при демонтаже, разъем электропитания.

Особое внимание, обращаем на то, что все газовые и электрические работы должны выполнять квалифицированные специалисты

Механический демонтаж

После отключения от всех видов коммуникационных подключений приступаем к доставанию устройства:

Первым делом осматриваем наружную рабочую поверхность на предмет отсутствия посторонних предметов;
Находим и откручиваем крепёжные центровые шурупы, которые держат всю конструкцию;
После этого не до конца выкручиваем крепёжные шурупы;
Ослабляя угловые крепления, отводим их из мест упора, освобождая для прохода панели их столешницы;
После ослабления этих крюков конструкцию вытаскиваем. Когда достаётся панель, вслед вытаскивается за ней электрический провод электропитания, отключаем его от разъёма (внимание только при отсутствии подачи напряжения на устройство).
Достав варочную панель, осторожно укладываем её на заранее подготовленное место. Место установки её в столешнице при необходимости закрывается, приготовленным заранее по размеру щитом, во избежание попадания туда детей и животных.
После проведения ремонта или замены, все мероприятия выполняются в обратном порядке.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

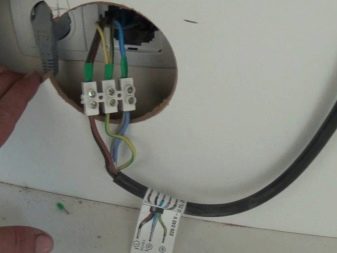

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

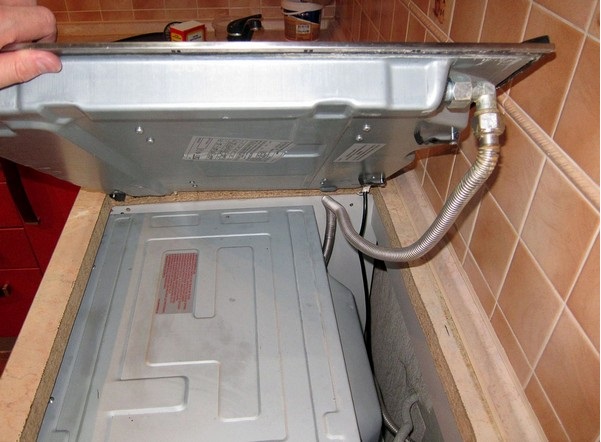

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Варочные панели позволяют сэкономить место на кухне, а работают они точно так же, как громоздкие плиты. Ко всему прочему установка варочной панели совершенно нетрудна, происходит достаточно быстро, и справиться с ней сможет любой взрослый человек при наличии определенных инструментов.

Для тех, кто затеял ремонт в кухне, предоставляется возможность заменить плиту на поверхность. Вы можете также сделать комбинацию поверхности и отдельного духового шкафа, и таким образом абсолютно ни в чем не проиграете.

Подсоединение газовой панели

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

Идея самостоятельной установки варочной панели может несколько пугать. Ведь придется иметь дело либо с электричеством, либо с газом и при этом работать с достаточно дорогим кухонным оборудованием. Тем не менее, ни один из шагов по установке варочной панели не является особо сложным

Просто необходимо все делать осторожно и в правильной последовательности от самогоначала до конца

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите

Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа

Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту

В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Особенности

Несмотря на то что впервые такая плита появилась уже более четверти века тому назад, свое распространение она получила не так давно. Это связано с тем, что подобная техника в прошлом имела просто неподъемную для среднестатистического человека стоимость. На сегодняшний день цена индукционных панелей ненамного выше обычной стеклокерамики, а потому шанс встретить ее на обычной городской кухне достаточно высок.

Нагрев еды варочной панелью происходит за счет электромагнитного поля, которое воздействует на дно посуды, не затрагивая саму поверхность устройства. Сама вихревая магнитная индукция создается за счет медной катушки и электрического тока, который техника получает, будучи присоединенной к сети. У подобного метода есть множество преимуществ перед обычным электричеством или газовым нагревом.

Скорость. По сравнению с другими видами плит, индукционная нагревает до кипения 1 литр воды всего за 4 минуты при помощи режима «быстрый нагрев». При этом расход электроэнергии остается на уровне обычной стеклокерамической поверхности.
Безопасность. Так как на подобной панели нагревается лишь дно самой посуды, о такую поверхность практически невозможно обжечься. Этот параметр особенно актуален для тех семей, в которых есть маленькие дети или пожилые родители, плохо контролирующие свои движения.
Удобство. На поверхность индукционной панели можно спокойно положить ложку для помешивания, прихватку и даже поставить тонкий стеклянный стакан с жидкостью. Ничего не нагреется и не загорится. Кусочки пищи, которые выпадут из посуды при активном помешивании, не пригорят и не задымят кухню.

Как у абсолютно любой бытовой техники, кроме преимуществ, у индукционной панели есть и свои недостатки. Об этом необходимо знать еще на этапе выбора устройства, чтобы не столкнуться с неприятными сюрпризами в дальнейшем.

Цена. К сожалению, до сих пор цена на такие модели еще достаточно высока, и не любая семья может позволить себе такую покупку без взятия кредита или ссуды.
Шум. Некоторым может доставлять ощутимое неудобство небольшое гудение, которое издает панель во время работы.
Требования к посуде. Во-первых, посуда должна быть изготовлена из ферромагнитного материала. Во-вторых, ее диаметр должен быть больше 6 сантиметров. Ну и, наконец, посуду необходимо не только правильно покупать, но и ставить на панель. Если сковорода будет стоять не на отметке, то нагрев просто не начнется.
Аккуратное обращение. Несмотря на то что толщина стеклокерамической индукционной панели достаточно большая, если уронить на нее тяжелую жаровню или полную сковороду с большой высоты, то можно повредить поверхность.
