Прочно, быстро, экономично

Преимущества двутавровых балок из дерева

Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:

• высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
• экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
• возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
• возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
• сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
• экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
• устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
• легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
• долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.

Номенклатура сварных двутавров:

П – с параллельными гранями полок;
Б – нормальные;
Ш – широкополочные;
К – колонные;
У – с уклоном граней полок;
М – для подвесных путей;
С – для армирования шахтных стволов.

• Сортамент типоразмеров Б, Ш, К из углеродистых сталей С245, С255 и низколегированных сталей С345 (09Г2С). Стыковые швы для всех типов выполняются с разделкой фасок и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Типы швов С12, С15, С21 по ГОСТ 8713-79.
• Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по ГОСТ 26020-83.Для рядовых двутавров, используемых в качестве колонн, а также малонагруженных  и с постоянными нагрузками поясные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т3 по ГОСТ 8713-79.
• Сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по СТО АСЧМ 20-93,
• Двутавры специальные по индивидуальным размерам на основании чертежей Заказчика,
• Перфорированная балка (облегченная балка с “окнами” в стенке с сохранением всех механических параметров)
• Балка переменного сечения (балка с изменением высоты стенки вдоль длины)
• Разно полочная балка (балка с различной шириной полок)
• Усиленная балка (балка, усиленная ребрами жесткости). Для нагруженных балок, а также балок с циклическими и переменными нагрузками, подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.
• Крановая балка. Для нагруженных подкрановых балок поясные (тавровые) сварные швы выполняются с разделкой фасок, зачисткой корня шва и с полным проваром по 2 категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т8 по ГОСТ 8713-79.

Вы можете также заказать и другие типоразмеры двутавров, размеры поперечного сечения, которых отличаются от приведенных в сортаменте, при соблюдении следующих условий:

Соответствие требованиям ГОСТ 26020-83 и ТУ 0925-001-81769030-2007 для аналоговых двутавров и для не аналоговых – ГОСТ 23118-78 и СП 53-101

Цены на клееные балки «Промстройлес»

КЛЕЕНЫЕ БАЛКИ (влажность 10-12 %)

Область применения деревянных клееных балок

Клееные деревянные балки применяются для изготовления перекрытий – конструктивной части сооружения, разделяющей его на этажи. Деревянные перекрытия упрощают монтаж и имеют низкую теплопроводность по сравнению со стальными или железобетонными изделиями. Они для перекрытий самый надежный материал в качестве стропил – несущей конструкции скатной крыши. Мауэрлатные элементы служат нижней опорой для стропил и предназначены для распределения нагрузки в перекрытиях. Также клееные деревянные балки используются как опорные столбы и прочие силовые элементы.

Производство балок из клееной древесины

Клееные балки, перекрытия и стропила изготавливаются с использованием оборудования компаний «Grikon», «Weining», «Polzer», «Rex», «Spanevello», «Hundegger». После склеивания в торцевых и вертикальных прессах они и стропила острагиваются и обрабатываются антисептиком. В этих деревянных изделиях в автоматическом режиме нарезаются необходимые технологические отверстия и запилы для быстрого монтажа на стройплощадке. При необходимости они выполняются напряженными с обратным прогибом или арочными – это усиливает прочность перекрытия.

Для изготовления этих материалов, клееного профилированного бруса, а также стропил применяются материалы хвойных пород (ель, сосна). Их влажность при изготовлении и приемке должна быть в пределах 12 2%. При склеивании применяется двухкомпонентный конструкционный клей для деревянных несущих строительных конструкций, торговой марки «PI Bond» модели PI-111. Изготовитель: Oshika corporation 1-4-21 Funado, Itabashi-KU, Tokyo 174-0041 Japan. Для транспортировки клееные балки отгружаются упакованными с шести сторон в полиэтиленовую пленку.

Преимущества клееных балок

Основные преимущества перед деревянными элементам перекрытия из массива: За счет удаления дефектов и склеивания досок с противоположным направлением древесных волокон, клееные балки имеют больший коэффициент прочности и несущей способности. Влажность 10-12% по всему сечению препятствует растрескиванию и деформации. Широкий размерный ряд (по высоте от 160 до 1500мм., по толщине от 60 до 280мм., по длине до 18 метров и более) дает возможность перекрытия больших пролетов и строений. Мы производим в Санкт-Петербурге и продаем по России и странам ближнего зарубежья: имитатор бревна, материалы для строительства перекрытий, стропила, лестницы, блок-хаус, окна, двери и другие товары из древесины.

Производство пиломатериалов на заводе «Промстройлес»

• Клееный брус
  21.01.2019
  Подробнее…

• Деревянная балка
  29.11.2018
  Подробнее…

• Виды бруса и бревна
  10.10.2018
  Подробнее…

Таблица и сортамент сварной двутавровой балки.

ООО ПСК Новинский завод металлоконструкций предоставляет услугу по производству сварной двутавровой балки. Ваш запрос вы можете отправить по адресу: nvzmk@mail.ru, а также уточнить любые вопросы у наших консультантов по многоканальному телефону: 8 495 797 5576

Сварной двутавр цена.

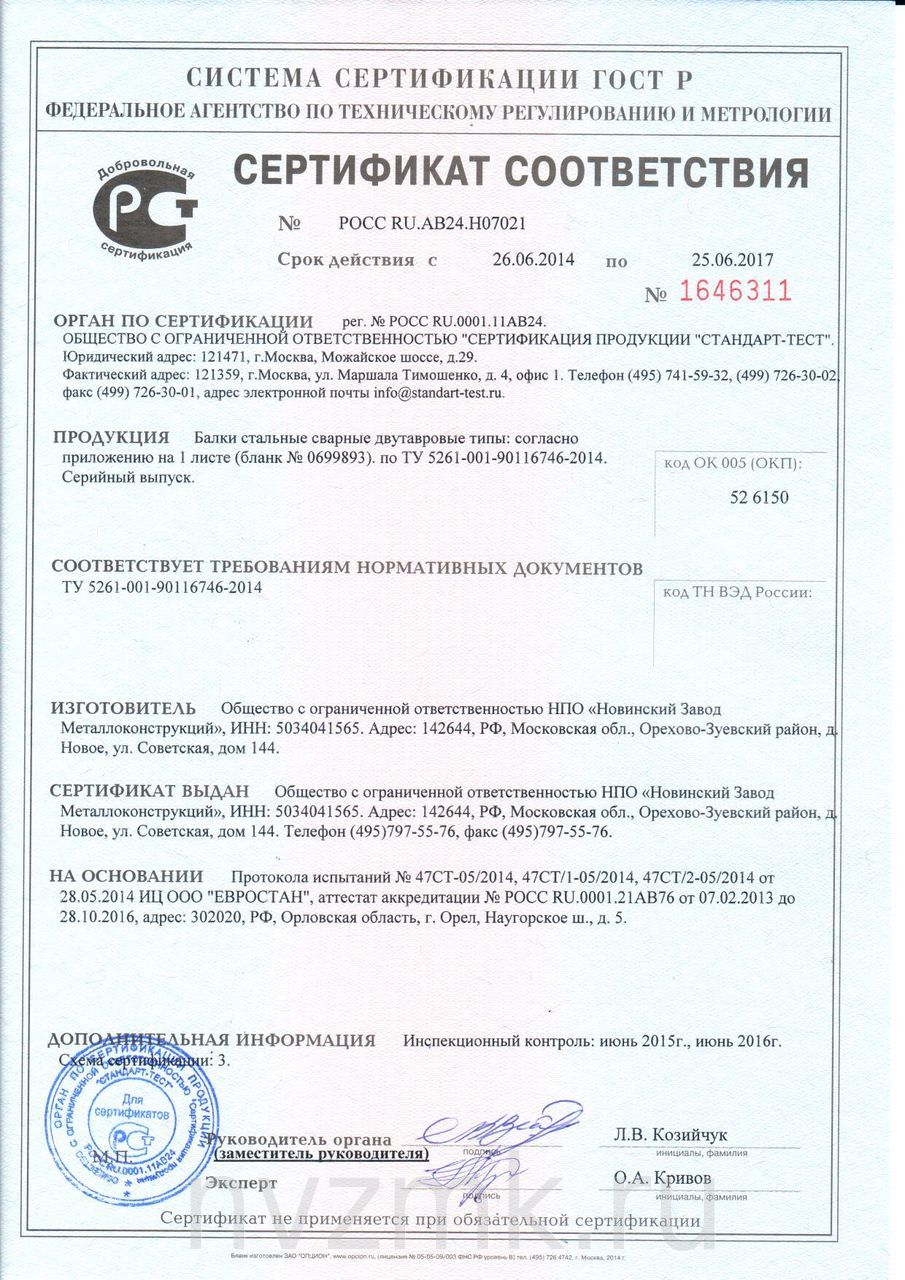

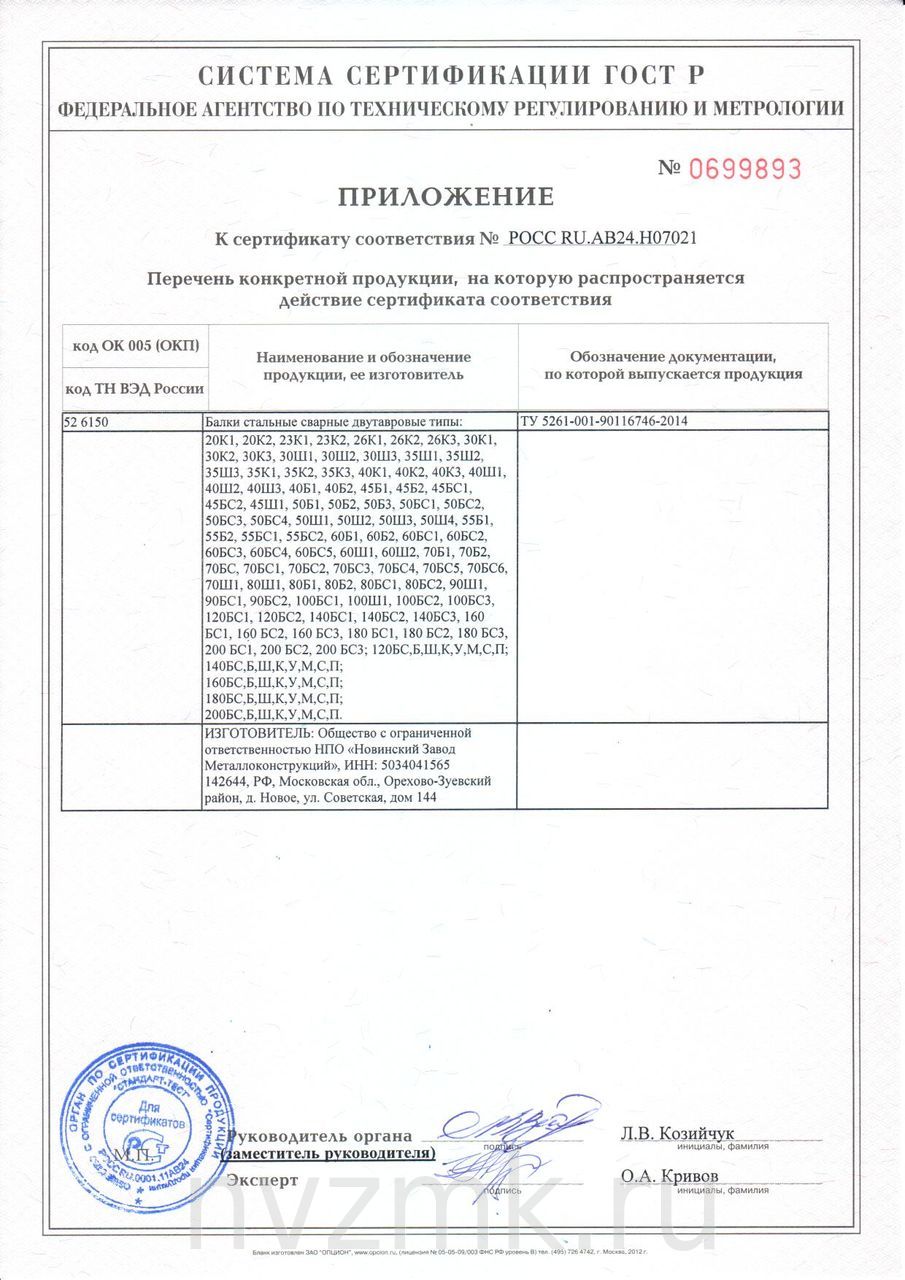

По требованию заказчика предоставляется сертификат соответствия и качества на листовой прокат. Цена за тонну рассчитывается по следующей формуле: цена = металл + работа. Так как цены на листовой прокат непостоянны, стоимость тонны зависит от текущих цен на листовой металлопрокат.

Стоимость работы за тонну усеченного, перфорированного, биметаллического профиля, с ребрами жесткости или фланцевыми соединениями, определяется индивидуально под заказ, согласно техническому заданию. Под заказ также осуществляется обработка торцов, дробеструйная очистка и грунтование.

Наша компания при работе с клиентами руководствуется принципом индивидуального подхода – на все этапы сделки за вами закрепляется персональный менеджер, и вы можете в любое время получить от него ответы на вопросы, связанные с готовностью и доставкой Вашего заказа.

Преимущества сварного двутавра.

Преимущества данного стройматериала при реконструкции, или же строительстве имеет огромное количество преимуществ:

• Во-первых, применение в качестве каркасных металлоконструкций позволяет существенно снизить вес деталей и элементов, при этом детали будут иметь высочайший коэффициент прочности;
• Во-вторых их использование позволяет возводить экономичные формы опор, что положительно сказывается на весе, что в свою очередь позволит экономить на фундаменте;
• В-третьих, легкость в эксплуатации позволяет создавать здания различной архитектурной направленности;
• В-четвертых, в не зависимости от направления возводимого здания, они признаны наиболее прочными и экономически выгодными.

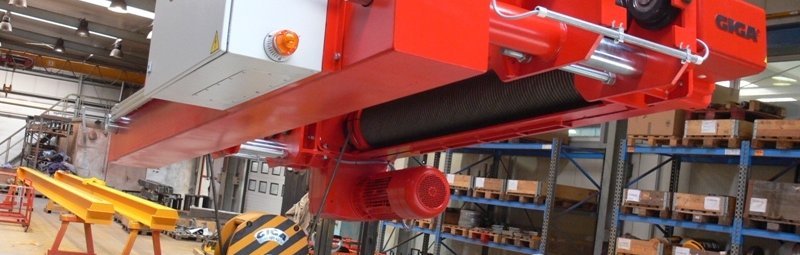

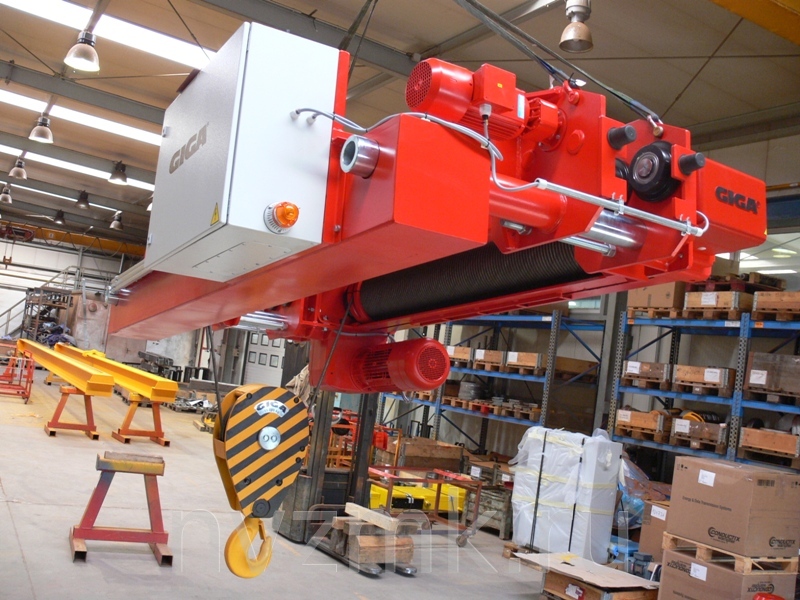

Мостовые кран-балкиСпециалисты компании «НЗМК» осознают всю ответственность данных металлоконструкций, поэтому мы предоставляем только высококачественные изделия, которые изготовлены на лучшем европейском оборудовании. Абсолютно все изделия, что были изготовлены на нашем заводе, отвечают международным стандартам качества, что еще раз подтверждает их уровень.

Помимо этого, в наших силах предоставить клиентам любые сварные конструкции по эскизам заказчика. Также, есть возможность изготовления в зависимости от предоставленного им проектной документации будущего сооружения.

Металлоконструкции из листового проката выгодны в экономическом плане при возведении зданий и сооружений. Основное назначение это использовать их в металлических строительных конструкциях, используемых в качестве каркасов при строительстве быстровозводимых зданий промышленного назначения, жилых домов, общественных и сельскохозяйственных строений.

НЗМК использует новейшую автоматизированную линию для быстрого и качественного изготовления, производственная мощность которой составляет 800 тонн продукции в месяц!

Производственные и промышленные зданияДвутавры изготавливаются на линиях автоматической резки, сборки и сварки под флюсом. Это обеспечивает полный провар, отличную геометрию и прекрасный внешний вид. Производится 100% УЗИ (ультразвуковой) контроль сварочного шва.

Металлоконструкции в составе которых присутствуют они, дают ощутимую экономическую выгоду при возведении различного типа и направленности сооружений и зданий. Применение их в каркасных металлоконструкциях позволяет существенно облегчить элементы, которые имеют завышенный коэффициент запаса прочности. К тому же их применение позволяет создать экономичные формы опор. А это, в свою очередь уменьшает массу всей металлоконструкции.

Производители металлопроката не выпускают катаные балки размером, больше чем 60Б. Поэтому, когда требуются конструкции, жесткость и несущая способность которых превышают возможности прокатных профилей, используют сварные.
Применение различных марок стали, когда наиболее напряженные участки изготавливаются из стали повышенной прочности, а наименее напряженные – из малоуглеродистой стали, позволяет снизить стоимость.

• Возможность применения в сечении разных типов сталей для полок и стенок. Это дает возможность уменьшить цену до пяти процентов.
• Возможность изготовления переменного сечения.
• Возможность изготовления с вырезами и отверстиями, а также перфорированных.

Перфорированная стенка образуется разрезанием стенки по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей по выступам стенки. Несущая способность таких сквозных двутавров выше несущей способности исходного, поскольку достигается за счет их большей высоты.

Без отходные технологии производства определяются возможностью изготовления их требуемой длины с экономией на отходах до 25%. Составное сечение можно подобрать более оптимальным по сравнению с прокатным, благодаря чему вес конструкции может снизиться еще до 10%, разнообразить архитектуру сооружений, увеличить широту пролета зданий, до 35% уменьшить вес несущих конструкций, значительно повысить рентабельность проектов.

↑ Что необходимо знать о монтаже балок

Деревянная балка-двутавр готова к монтажу после покрытия антипиреновым и антисептическим составом и полного высыхания. Строителям, обустраивающим несложные перекрытия, необязательно владеть специальными навыками, чего нельзя сказать о возведении дома из деревянных двутавровых балок.

1. Для заведения балки в кирпичную или каменную стену еще на этапе ее кладки следует предусмотреть специальные ниши – гнезда.
2. Если стены выполнены из бруса либо бревна, эти отверстия в них вырубаются.
3. Вне зависимости от стенового материала дно гнезд необходимо устлать двойным слоем рубероида, а края балок (это касается только случая, когда их монтируют в кирпич или камень) обработать любым водоотталкивающим составом, например, битумом.
4. Длина опорного конца балки должна быть не меньше 150 мм.
5. Начинать установку лучше от края одной из стен, после этого перейти к монтажу промежуточных балок.
6. Монтажный шаг выверяется шаблоном, а с целью проверки горизонтальности установки необходимо использовать ватерпас.
7. Чтобы добиться горизонтальной поверхности, под опорные концы может потребоваться подложить деревянные плашки.
8. Каждую третью балку рекомендуется закреплять анкерами либо деревянными распорками.
9. Оставшиеся свободными полости в гнездах можно заполнить паропроницаемым утеплителем, например, минватой, либо залить строительным цементным раствором.
10. После того как балки надежно закреплены, их требуется обшить вагонкой, доской или гипсокартоном.

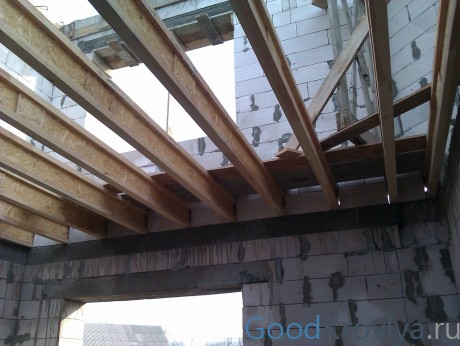

Балки перекрытия в кирпичной стене

Технология, по которой строятся каркасные дома из фанеры и ОСП, называется канадской. Раньше в качестве несущих элементов использовали брус и доску, однако в настоящее время их все чаще заменяют двутавровыми балками. Канадский коттедж не нуждается в массивном основании, поэтому его обычно заменяют легким ленточным фундаментом.

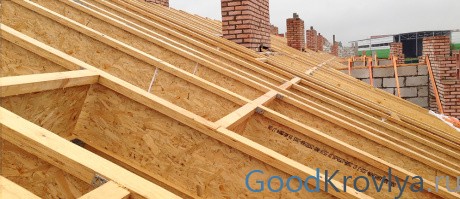

Стропильная система из двутавровых балок

Общая последовательность сборки каркаса выглядит таким образом:

1. Установка на фундамент деревянной обвязки.
2. Монтаж цокольного перекрытия из двутавровых балок.
3. Крепление рядовых панелей и дверного блока непосредственно на балочное перекрытие.
4. Связывание панелей между собой полосами фанеры ФСФ толщиной 27 мм.
5. Монтаж межэтажного перекрытия поверх фанерной обвязки.
6. Строительство второго этажа из стеновых панелей и их обвязка.
7. Установка чердачного перекрытия, фронтонов, конька и стропил.
8. Утепление и проведение отделочных работ – обшивка каркаса, монтаж кровли и фасада.

Полученное жилье отличается легкостью и прочностью, а его строительство обходится дешевле, чем кирпичное здание той же площади. Однако есть и критические минусы: к качеству материалов должны предъявляться очень высокие требования, которым пока соответствует только отличающаяся дороговизной продукция мировых производителей – Nascor или Steiko. Дешевые аналоги ненадежны и зачастую представляют опасность для здоровья человека.

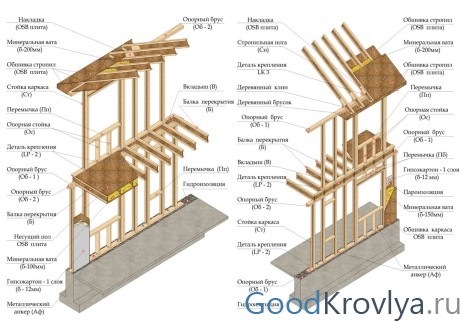

Схема строения каркасного дома

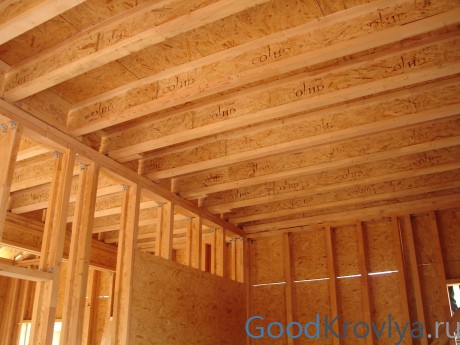

Обшитый каркас изнутри

Впрочем, производители, стремясь к расширению рынка, постоянно развивают технологии, поэтому, скорее всего, каркасные дома в ближайшем будущем избавятся от этих недостатков.
