Ик пленочный теплый пол heatline-hls

А что по факту?

Монтаж, с натяжкой можно назвать легким, расстелить подложку и нарезать пленку особых трудностей не вызовет. А вот сделать правильное подключение контактов к пленке получиться далеко не у всех. Дело в том, что серебряный контакт нужно вставить в пленку правильной стороной, иначе он зажмется не правильно, отсюда слабый контакт. Зажать его можно только один раз, в противном случае придется обрезать пленку и использовать новый контакт, а их в упаковке ограниченное количество. Время, затраченное профессионалом электриком с 7 летнем стажем на полный монтаж пола комнаты S=18м2, 6 часов, если делать все по технологии предложенной производителем.
Стяжка действительно не нужна, а вот ровная поверхность на которую будет ложиться подложка очень даже, кривой пол грозит повреждением пленки.
По поводу экономии высоты, пол на котором будет лежать пленка должен быть ровный, производитель в инструкции предлагает стелить фанеру (по практике лучше использовать фанеру 10 мм) или ДСП (1,5-2 см), плюс подложка (3 мм), пленка (3 мм), полиэтиленовая пленка (1-1,5 мм), ламинат (3-5 мм) или линолеум (2-4 мм).
Высокая надежность, только при 100% соблюдении инструкции и 100% правильном выполненном монтаже.
Экономия 20 % относительно других видов теплых полов определенно присутствовать будет, при условии хорошо функционирующего местного отопления и эксплуатации пола в температурном режиме не более 21,5 Со (собственный опыт).
С неприятными запахами не обманули, в ионизированном воздухе не приятные запахи действительно долго не живут. Более того на крупных предприятиях, где применяться сушильные камеры для одежды и обуви, так же устанавливаются ионизаторы воздуха для удаления неприятных запахов.
Воздух не сушит, но в комбинации с местным отоплением этот эффект пропадет.
На счет противоаллергического эффекта, на мой взгляд преувеличено (сын склонен к аллергии, изменений после установки пола не было никаких), хотя если дополнить ионизированный воздух, увлажнителем и очистителем…., вполне вероятно положительный эффект все-таки произойдет.

Пленочный инфракрасный пол: преимущества и недостатки

Практически все производители инфракрасных систем обогрева пола в один голос утверждают, что их системы не обладают никакими недостатками. Но так ведь не бывает? Идеальна только сама Мать Природа, а творение рук человека уже само по себе является одним большим недостатком. Давайте критично подойдем к выставляемым производителями инфракрасных теплых полов достоинствам и выясним, так ли это на самом деле?

Первое и самое главное преимущество – это легкий и быстрый монтаж инфракрасного пола. Если сравнивать его с другими подобными системами (электрическим или водяным теплым полом), то это утверждение абсолютно верно. Установка обогревателей пленочного типа осуществляется быстро за счет отсутствия сопутствующих работ (например, заливки стяжки или затягивания клеем). Если же исключить эти сопутствующие работы, то можно прийти к выводу, что установка пленочного теплого пола не намного проще своих собратьев.
Второе преимущество – это то, что такие обогреватели подходят под любой тип напольного покрытия и при этом не требуют специальной стяжки пола. Весьма противоречивое утверждение, так как любое современное напольное покрытие укладывается на идеально ровный пол. Да и сама пленка – во что она превратится, если уложить ее на горбатое основание? Ну а на счет того, что подходит для любого декоративного напольного покрытия – все верно, с одной лишь оговоркой. Укладывая инфракрасный теплый пол под линолеум или ковролин, его обязательно нужно накрывать таким материалом, как ДВП.
Надежность. О какой надежности может идти речь, если все, что у нас изготавливается, рассчитывается на то, чтобы продукция покупалась? Да, сама пленка может быть и надежной, но вот термодатчик и терморегулятор служат от силы лет семь. Средняя гарантия на эту систему обогрева пола составляет 10 лет.
Экономия энергоресурсов. Здесь также имеются оговорки – максимальная экономичность таких систем достигается при температуре пола 21˚C, а при таких условиях возможность полноценного отопления подобными системами полностью исключена.

И так дальше, одни сплошные оговорки, которыми сопровождаются практически все достоинства инфракрасного теплого пола. А при таких обстоятельствах утверждения о том, что он не обладает недостатками, выглядят, по крайней мере, голословно, а все достоинства плавно превращаются в недостатки.

Инфракрасный пленочный пол фото

Кто выпускает такой пол?

Перечислим производителей, которые выпускают ИК пленочный пол специально для российского рынка и имеют соответствующие сертификаты качества.

Nano Thermal

Особенно много положительных отзывов от потребителей. Используется патент на составляющие элементы – нанотрубки из карбона с повышенной прочностью. Максимальная температура поверхности при нагреве составляет 60°C, мощность – 220 Вт/м2. Цена одного рулона – от 1000 р. (зависит от комплектации).

Caleo

Весьма известный производитель не только в России, но и в мире. На просторах РФ и СНГ «царствует» около 9 лет, занимаясь изготовлением различных приспособлений по технологии «теплый пол». Основное отличие: продажа наборами со всем необходимым оборудованием, что исключает приобретение всех материалов и устройств по отдельности. Для удобства покупателей существуют 4 различных вида комплектации:

Gold – с автоматом для саморегуляции нагрева;
Platinum – улучшенная система саморегуляции, защита от перегрева и замыкания, повышенная мощность потребления (максимум – 280 Вт/м2);
Grid – оснащение серебряной сеткой, блокирующей образование искр;
Line – оптимальный набор для малогабаритных помещений.

Стоимость одной единицы бывает следующей: Gold – 1500 р., Platinum – 1700 р., Grid – 1300 р., Line – 1700 р.

ИК-покрытие «Caleo»

Q-Term

Производится этот пол в Южной Корее, отличается от других подобных изделий универсальностью использования в различных помещениях. Помимо полов может устанавливаться как обогревающий элемент потолков и стен, весьма стоек к повышенным нагрузкам. Стоить будет всего 400 р. за рулон. Но это без дополнительного оборудования и наборов.

Heat Plus

Можно сказать, что это оригиналы среди одноименной продукции. Обогрев, в отличие от других, происходит за счет армированной основы, на которую нанесена карбоновая паста. Благодаря такому конструктивному решению достигается безупречная равномерность нагрева поверхности. Правда, потребляет мощности такое покрытие побольше, чем остальные – 450 Вт/м2, доводя нагрев до 70°C. Стоить рулон такого пола в строймаркете будет 600 р.

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2

Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию

Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

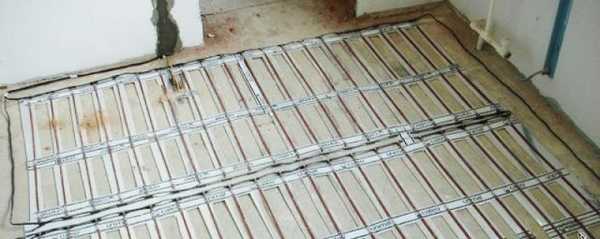

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

https://youtube.com/watch?v=PGp-rrP0EjM

Укладка напольного покрытия на стержневой ИК пол

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Монтаж инфракрасного стержневого пола под плитку

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления

Выполнение подготовительных работ

Инфракрасный теплый пол может укладываться под полы из ламината, паркета или плитки. Перед началом работ необходимо подготовить материалы и инструмент. Подготовительные работы выполняются перед тем, как проводить монтаж инфракрасного теплого пола, в определенном порядке, с соблюдением технологии.

Этот процесс включает в себя несколько этапов:

Перед началом укладки, полы очищаются от старого покрытия в том числе и стяжки, ремонтируются и выравниваются. Допустимые перепады высот составляют до 3-х миллиметров на 1 м2. Если старая стяжка ровная и находится в нормальном состоянии, ее можно не демонтировать.
Далее выполняется укладка гидроизоляции. Чаще всего для этих целей применяется полиэтиленовая пленка, но по желанию может быть использован и другой материал. Самое главное, чтобы гидроизоляционный слой перекрывал стены примерно на 10-12 см.
На подготовленную поверхность укладывается теплоизолирующий материал. Его применение предотвращает потери тепла и снижает расход электроэнергии. Желательно, чтобы он имел поверхность, покрытую фольгой. При укладке материала, фольгированная сторона должна смотреть вверх. Чтобы зафиксировать все части, применяется скотч. При выборе утеплителя следует учитывать особенности расположения данного помещения, тип основания и назначение отопления – основное или дополнительное. Если внизу располагается отапливаемое помещение, для теплоизоляции будет вполне достаточно листового пенополистирола, толщиной от 2 до 5 см. В случае установки теплых пленочных полов в ранее неотапливаемой комнате, толщина теплоизоляционного слоя должна быть не менее 10 см.
На теплоизоляцию укладываются обогревающие элементы, представляющие собой пленку, свернутую в рулон. Она не должна располагаться по всей поверхности полов, а только на тех участках, где не планируется использование крупногабаритных и тяжелых предметов мебели. Минимальное расстояние от стен составляет 10 сантиметров. Не допускается укладка инфракрасного теплого пола внахлест. Чтобы уменьшить количество электропроводки, пленка ориентируется по наибольшему размеру помещения.

По окончании монтажа, лишние участки пленки срезаются, там, где отсутствует графитовый слой. При невозможности резки, производится изоляция этих участков.

Мобильный теплый пол

Одно из главных достоинств ИК пленки — ее эластичность и достаточно высокая прочность. Использовать эти качества решили на полную катушку и сделали мобильный теплый пол. Это небольшого формата кусок греющего материала с терморегулятором и электрической вилкой, который можно переносить с места на место. Его можно скучивать и складывать. Можно уложить коврик в любое место и включить его. Мобильный теплый пол может быть сделан на основе инфракрасной карбоновой пленки, а может на основе кабельного мата или резистивной пленки. Естественно, ИК маты дороже, чем резистивные, но кроме обогрева оказывают еще и оздоравливающе действие.

Мобильный инфракрасный пол — коврик с терморегулятором

Если у вас остался кусок от монтажа, можно такой коврик сделать своими руками подключив кусок ИК пленки к проводам, тщательно заизолировав контакты. Затем провода подсоединить к стандартной вилке. Получится переносной инфракрасный обогреватель. Этот коврик вы можете класть под ноги, на кресло т.п.. Такой мобильный пленочный теплый пол выручит, если вдруг отказало отопление, или оно просто не справляется с аномальными холодами. Времени на подключение нужны считанные минуты. Единственное — нужно следить за тем, чтобы не было перегрева. Терморегулятора то в самодельном варианте нет, хотя можете подключить и его в купе с датчиком, но тогда коврик будет слишком уж дорогим.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Недостатки инфракрасного теплого пола

Один из серьезных минусов инфракрасного пола — стоимость материалов, комплектующих и установки. При желании вы можете сделать монтаж своими руками, но я бы посоветовал обратиться к мастеру. Дело в том, что при нарушении технологий возможны возгорания: даже если вы недостаточно качественно заизолируете соединения, последствия могут быть катастрофическими. Это не означает, что от установки отопительной системы следует отказаться, но экономить на работе специалиста не стоит.

Проблема заключается в том, что некоторые производители позиционируют свою продукцию как вариант «для самостоятельной укладки». Увы, в отзывах на форумах вы найдете немало жалоб на неполадки в работе, вызванные именно неправильной установкой.

Другой недостаток заключается в том, что инфракрасному полу необходим постоянный отток тепла. Конечно, вы установите датчики, но на практике они не всегда помогают. Сложности вызваны тем, что владельцы домов сами нарушают условия эксплуатации: они «запирают термопленку», создавая препятствия для нормального теплоотвода. Что это означает? Говоря простыми словами, на полу что-то лежит или стоит, не давая теплу подниматься (кошачий домик, кусок фанеры, накрытый одеялом и подушками, на которых играют дети). В результате пленка разогревается до температуры больше 80 °C, что приводит к неполадкам в работе.

Стоит ли устанавливать инфракрасный теплый пол? Я считаю, что да. Расходы по покупке материалов и установке вы вскоре компенсируете, поскольку вариант экономнее традиционных радиаторов. Что касается сбоев в работе, то их удастся предотвратить, внимательно прочитав инструкцию! Я заметил: неприятные случаи связаны с тем, что владельцы домов просто не выполняли рекомендации производителя. Если вы относитесь к числу ответственных людей, подобной проблемы не возникнет.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

Перед подключением системы к терморегулятору производят ее испытание

Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
Установка датчика температуры осуществляется под пленкой ближе к середине второй секции

Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.

Варианты использования:

Теплый пол с использованием подобных технологий может быть уложен под ламинат, ковролин, линолеум, паркетную доску, плиточные материалы.

При укладке пленки под ламинат или паркетную доску используется дополнительный слой полиэтиленовой пленки, защищающей инфракрасное покрытие. Также в этом случае может использоваться шумоподавляющая подложка.

При использовании его с мягкими напольными покрытиями, например, под линолеум или ковролин, дополнительными материалами являются фанера или ДВП. Они защищают пленку в случае нарушения финишного покрытия.

При использовании такого пола под плитку он вполне может размещаться в бетонной стяжке. Плитка укладывается поверх такого пола на обычный плиточный клей.

Материалы для монтажа пленки

При выполнении монтажных работ потребуются определенные материалы. Не все из них продаются в комплекте с системой ИК полов. Стоит позаботиться об этом заранее. Итак, вам понадобятся:

непосредственно сам комплект пола, включающий термопленку, специальные контактные зажимы, изоляцию, электрические провода и пр.;
дополнительно приобретается терморегулятор и сенсор температуры пола;
материал с теплоотражающим эффектом, снижающий теплопотери (кроме материала на основе алюминиевой фольги);
электропроводный скотч (можно использовать односторонний или двусторонний);
дополнительные материалы в виде фанеры, пленки или ДВП в зависимости от финишного покрытия пола.

Перечислим основные этапы монтажа пола.

На всей площади комнаты раскладывается теплоотражающий материал.
На него без воздушного зазора производится укладка термопленки.
Устанавливается терморегулятор.
Теперь необходимо разложить все монтажные кабели и определить места для снятия изоляции.
Дальше термопленка соединяется с проводами и изолируются все места соединений и подключений.
Соединительные провода, а также датчик пола необходимо подключить к терморегулятору.
Теперь можно сделать пробное подключение терморегулятора к электрической сети.
Если все работает нормально, укладывайте защитную полиэтиленовую пленку и остальные материалы.

Основные характеристики пленочного пола

Монтаж

Излучения от инфракрасного пола составляют волны диапазона от 5 до 20 мкм. Такие волны прогревают не только сам пол и воздух над ним, но и все предметы в помещении, а также тело человека. При этом прогрев получается равномерным и безопасным. Сами нагретые инфракрасными лучами предметы выполняют роль вторичной конвекции, сохраняя тепло и распространяя его по комнате.

Интересно, что при использовании этого метода для человека комфортной температура становится на несколько градусов ниже, чем в обычных вариантах отопления. Причина в интенсивном поглощении тепла.

Инфракрасный теплый пол, выполненный по ИК технологии, повышает в 4 раза концентрацию ионов, заряженных отрицательно. Такое отопление исключает различные шумы, запахи, появление пыли, вибрации и пр. Такой пол можно легко сделать в помещении, где уже выполнен ремонт.

Они не только экономичны, но и мобильны. Важным преимуществом является возможность разрезать его на любое количество полос и укладывать только в нужных вам местах. При установке не теряется высота помещения, ведь бетонная стяжка не используется. Для таких технологий достаточно 0,5 сантиметра, что очень актуально для квартир с невысокими потолками.

Подведем итоги

Пленочный пол сегодня является наиболее востребованным из всех известных технологий теплых полов. Он создает в помещении «здоровое» тепло, значительно экономит электрическую энергию, место в помещении, время монтажных работ и время нагрева комнаты. Такой пол очень долговечный, надежный, безопасный, мобильный. А вполне доступная цена делает его популярным среди широких масс населения.

Этапы укладки инфракрасного теплого пола

Укладка и подключение инфракрасной пленки осуществляются достаточно просто

Важно соблюдать четкую очередность действий и придерживаться всех правил по монтажу и технике безопасности. Инфракрасная пленка для подогрева пола характерна высокими требованиями к поверхности основания, на которое она будет уложена. Она должна быть идеально ровной и чистой

Перепад высот должен быть менее 3 мм. Чтобы проверить горизонтальность основания, нужно воспользоваться уровнем. При необходимости основание можно выровнять самовыравнивающейся смесью, после чего дать ему хорошо высохнуть, а затем тщательно очистить от пыли с помощью строительного пылесоса. После этого можно приступать к укладке гидроизолирующего слоя, который будет защищать систему подогрева пола от влаги.

В качестве теплоизоляционного слоя могут использоваться разные материалы, выбор которых зависит от того, какое финишное покрытие планируется укладывать на пол. Если в качестве финишного покрытия планируется плитка, то хорошей теплоизоляцией под нее является техническая пробка. Для всех остальных напольных покрытий подойдет любой другой теплоизоляционный материал, предназначенный для инфракрасных теплых полов.

Чтобы произвести укладку и подключение пленочного теплого пола своими руками, вам понадобятся такие материалы и инструменты:

Схема действия инфракрасного теплого пола.

Инфракрасная термопленка. Она бывает двух видов: карбоновая и биметаллическая. Карбоновая пленка представляет собой карбоновые нагревательные элементы, которые соединены параллельно двумя медными шинами и запрессованы в слой лавсановой пленки. Этот вид термопленки является идеальным вариантом для укладки под плитку. В качестве нагревательных элементов в биметаллической пленке выступают тонкие медно-алюминиевые слои. Этот вид термопленки подходит для укладки под линолеум, ламинат, паркет, ковролин.
Электрические провода необходимого сечения.
Термореле.
Соединительные клеммы.
Пластиковая сетка для армирования.
Скотч.
Изолента.
Битумная мастика для изоляции.
Полиэтиленовая пленка.
Теплоизоляционный материал для инфракрасной термопленки.
Пассатижи, кусачки, плоскогубцы.
Индикаторная электрическая отвертка.
Мультиметр.

Монтаж инфракрасной термопленки можно разделить на несколько этапов.

Разработка схемы укладки инфракрасной термопленки, монаж и подключение теплого пола

Прежде чем приступить к монтажу инфракрасной пленки, нужно определиться с местом расположения терморегулятора. Лучше всего расположить его на высоте 15 см от пола. После этого нужно составить схему укладки термопленки.

Первый ряд термопленки укладывается с отступом от стен минимум на 10 см, но не более 40 см. Если вы планируете сделать теплый пол единственным источником отопления помещения, то поверхность, которую должна покрывать термопленка, должна занимать не менее 70% от площади помещения. Для дополнительного обогрева помещения вполне достаточно разместить пленку на 40% от площади помещения.

https://www.youtube.com/watch?v=3lMEuuRt-zg

Укладка и подключение инфракрасного теплого пола:

Инфракрасную термопленку укладывают по разработанной схеме. Ее можно разрезать только по нанесенным на нее линиям. Укладку ее следует осуществлять медными контактами вниз по направлению к стене, на которой будет размещен терморегулятор .
После этого к медному контакту подключаются зажимы, а затем провода. Перед тем как подключить инфракрасный пол к электросети, следует произвести изоляцию мест соединения проводов и зажимов с помощью специальной битумной мастики. Чем больше длина полотнищ пленки, тем меньшее количество контактов предполагается. Но длина полотнища пленки не должна превышать 8 м.
Далее к нижней стороне инфракрасной пленки подключается термодатчик. Он должен быть хорошо изолированным.
Когда материал будет полностью уложен, а все контакты подсоединены и заизолированы, можно приступать к монтажу терморегулятора. Желательно, чтобы он был подключен стационарно. Но, как вариант, его можно подключить и как обычный электроприбор, работающий от розетки. Желательно основную часть проводов, соединяющих термопленку и терморегулятор, расположить под плинтусами.
После этого теплый пол можно подключать к электросети.

↑ Чем хорош инфракрасный теплый пол?

Инфракрасный пленочный теплый пол – новейшая разработка на рынке услуг. Многие люди интересуются, чем же такой пол лучше других хорошо известных теплых полов, как, например, водяной? Самое большое отличие такого пола от других состоит в том, что в его устройстве используются инфракрасные излучения.

Одно из самых современных и актуальных покрытий для пола – пленочный теплый пол нанотермал. Нанотермал – это новейший материал, открытый японским ученым в 1991 году. Структура данного инфракрасного теплого пола такова: на основу из полиэстеровой пленки наносится медь, серебряная, а также графитовая паста (карбон). Серебряный и медные проводники обладают наименьшим сопротивлением и обеспечивают отсутствие окисления, а карбон (основной нагревательный элемент) имеет великолепные эксплуатационные характеристики. Верхний слой пола состоит из защитной ламинирующей пленки.

Электрический ток проходит через медную полосу и попадает на графитовые полосы (нагревательные элементы), которые излучают инфракрасные волны. Длинноволновое излучение само по себе обогревает не воздух, а объекты, находящиеся в помещении.

Обычные теплые полы нагревают в основном воздух в помещении, который поднимается наверх и находится под потолком, а не там, где находитесь вы, поэтому для создания общего теплового слоя тратится большой объем электроэнергии.

Инфракрасный пленочный теплый пол в детском саду

А вот пленочный теплый пол нагревает равномерно все помещение и тепло сохраняется именно в том месте, где вы находитесь. Характерным для таких полов является тот факт, что они абсолютно не сушат воздух и не способствуют циркуляции пыли в помещении. Также они не генерируют отрицательные ионы, поэтому хорошо подходят людям, страдающим аллергическими заболеваниями.

Легкость монтажа. С его укладкой может справиться даже непрофессионал.
Безопасность. Отсутствует риск короткого замыкания, пожара.
Возможность монтажа в любых помещениях, и даже в тех, в которых отмечен высокий уровень сырости.
Обогрев можно установить не только на пол, но и на стены, потолок, другие поверхности (на зеркало, картину, ковер и др.).
Высокий (до 97%) КПД. Такой показатель – самый высокий среди всех видов отопительных систем.
Совместимость с любыми напольными покрытиями.
Отсутствие электромагнитного излучения.
Благотворное влияние инфракрасного излучения на человеческий организм (повышение иммунитета, улучшение кровообращения, нормализация обмена веществ и др.).
Устойчивость к любым механическим повреждениям (даже если произойдет какой-нибудь разрыв, можно ремонтировать или менять секцию, а не всю систему).
Экологическая чистота, бесшумность.

Систему обогрева можно установить не только на пол, но и на потолок
