Винтовые сваи для забора. фундамент под забор на винтовых сваях

Советы для начинающих

В средней полосе страны опоры необходимо углублять от 1,5 до 2 метров. При вкручивании опоры в почву можно самому понять, когда она нашла оптимальное положение, так как процесс будет усложняться, и металл начнёт деформироваться.

Если нет соответствующего опыта подобных работ, лучше в сваи устанавливать столбы на высоту 20-30 см. Таким образом, не нужно будет добиваться идеального вертикального положения опоры. К тому же вкручивать трубу в сваю меньших размеров значительно проще, чем использовать просто опору, но длинную.

Для получения лучшего результата необходимо, чтобы один человек следил за вертикальным положением опоры, а два вкручивали с помощью рычага сваю.

Если на полпути опора стала тяжелее прокручиваться, не нужно прикладывать много усилий, так можно только деформировать деталь. Лучше открутить опору назад и пройтись буром меньшего диаметра. Связано это может быть со слоем каменистого грунта

Важно, чтобы бур был намного меньшей ширины, чем свая

Длина сваи выбирается в зависимости от высоты будущего забора, при этом половина сваи должна быть над землёй. К примеру, если строится забор высотой в 1,5 метра, то необходимо подготовить 3-метровые опоры.

Важно использовать на лёгких торфяных грунтах сваи большого диаметра для цельности конструкции. На обычных можно использовать и тонкие опоры

Это интересно: ворота в частном доме.

Для многих людей решающим фактором при покупке является цена изделия. Конструкция же на опорах будет не только прочнее, но и стоимость изделия будет значительно ниже, чем использование обычных бетонных столбов на фундаменте.

Цена будет отличаться в зависимости от модели, толщины и длины детали. Также на неё влияет наличие дополнительных лопастей для более «лёгких» грунтов.

Сделать забор из винтовых опор могут трое рабочих, даже без необходимого опыта работы. Таким образом, можно сэкономить до половины стоимости забора. Следуя пошаговым инструкциям, можно сделать очень надёжную конструкцию, которая простоит много лет.

Виды заборов

Профнастил — популярный материал для ограждения

Забор – это ограждение земельного участка с целью воспрепятствования проникновения на огороженную территорию животных и нежелательных лиц. Рассмотрим ограждения земли из различных материалов:

профнастил, шифер, поликарбонат;
решётка;
металлическая сетка;
деревянный забор;
кирпичная кладка;
забор из пеноблоков.

Профнастил, шифер, поликарбонат

Поликарбонат монтируют специальными винтами

Листовой материал для забора из винтовых свай применяют, когда нужно сделать ограждение земельного участка глухим.

Прогоны между опорами обычно делают 1,5 или 2 метра. К стойкам приваривают хомуты из круглой стали с резьбовыми окончаниями. Концы хомутов продевают в отверстия листового материала (профнастила, шифера, поликарбоната). На резьбу навинчивают оцинкованные гайки, предварительно одевают на них резиновые и металлические шайбы. Существуют и другие способы крепления листов ограждения.

Монтаж забора на винтовых сваях квадратного сечения удобен тем, что корпус опоры максимально плотно прилегает к листу ограждения. Это гораздо упрощает конструкцию крепления. Квадратные винтовые сваи сваривают из двух частей: подземной трубы и наземной стойки квадратного сечения.

Решётка

Решётку из металлического квадрата и полосы изготавливают в специализированных мастерских. Решётчатое ограждение приваривают к металлическим трубам опор.

Чтобы заборы на сваях такого типа прослужили много лет, раз в два сезона их красят.

Металлическая сетка

Сетка рабица представляет собой плетённое ячеистое изделие из круглой проволоки диаметром от 1,8 до 2 мм. Сетка износостойкое, удобное в монтаже и недорогое ограждение. Для ограждения лучше всего использовать оцинкованную сетку. Такой забор на винтовых сваях прослужит много лет без покраски. При своевременном уходе за ограждением забор из сетки может простоять 50 лет. Подробный разбор монтажа забора из рабицы смотрите в этом видео:

Сквозь верхние ячейки рабицы продевают оцинкованную проволоку

При высоте сетки 2 метра и более её крепят к горизонтальным прогонам из металлического профиля внизу и на высоте 1,5 м. Через верхние ячейки продевают оцинкованную проволоку.

Существует другой вариант ограждения из сетки рабица. Это сварные рамы из 35-го уголка, проёмы которых заполняют сеткой. Сетку в свою очередь приваривают по всему периметру рамы.

Такое ограждение будет стоить дороже, чем в предыдущем варианте. Зато в эстетическом восприятии ограждения из рамных конструкций с сеткой рабица значительно выигрывает среди других видов заборов на сваях.

Деревянный забор

Заборные конструкции из деревянных щитов привлекательны своей простотой монтажа и небольшой стоимостью.

Для крепления деревянных щитов очень удобны столбы для забора из винтовых свай квадратного сечения. Узлы крепления выполняют на болтовых соединениях.

Деревянные щиты готовят из гладко обструганных досок и бруса. Деревянные конструкции тщательно пропитывают антисептиками, покрывают олифой и затем красят масляной краской.

Кирпичная кладка

Для устройства ограждения из кирпичной кладки фундамент делают из мощных винтовых опор большого диаметра. Основание для кладки устраивают из железобетонных балок или швеллера с широкой полкой.

Ширина кирпичной кладки соответствует ширине основания

В качестве опорного основания можно применять промышленные ригели и оконные перемычки. Готовые железобетонные изделия приваривают к металлическим стойкам, используя закладные детали и отрезки арматуры. Узлы крепления затем бетонируют.

В некоторых случаях бетонное основание для кирпичной кладки готовят путём заполнения опалубки с армированным каркасом жидким бетонным раствором. Недостатком такого метода является сезонность мокрых процессов и длительный срок строительства.

Основание должно соответствовать ширине кирпичной кладки. Винтовую опору обкладывают кирпичом, формируя столбики квадратного сечения.

Забор из пеноблоков

Под ограждение из пеноблоков готовят основание такое же, как и под опору кирпичной кладки. Пеноблоки можно использовать только из водостойкого материала. Пеноблоки выгодны тем, что они гораздо легче кирпича. Они легко красятся и имеют красивый вид. О том, как выложить забор из пеноблоков, смотрите в этом популярном видео:

Ограждение на винтовых сваях привлекательно тем, что опоры монтируют в короткий срок независимо от времени года. Благодаря своей универсальности, металлические стойки удобно устанавливать на местности с большими перепадами высот.

Основные правила по установке

При монтаже сваи придерживаются указаний:

при установке требуется высокая точность: диаметр опорной части сваи относительно мал. Предельное отклонение по горизонтали от проектной отметки составляет 1,5 см

Для этого важно соблюсти не только точное позиционирование изделия, но и вертикальность при заглублении;
винтовые сваи используют на любых грунтах, кроме каменистых. Подходят и наиболее проблемные: болотистые, пучинистые и пр.;
после установки важно обеспечить защиту стальных элементов без покрытия, в особенности сварных швов, от коррозии.

Бетонировать сваю, независимо от способа ее изготовления (литая/сварная), не требуется.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Схема устройства ограды на винтовых сваях

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

С приваренным наконечником;
С литым наконечником;
Двухлопастные;
Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.
Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы.

Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

5 полезных советов от наших экспертов

Эксперты сайта Lanshaft.com делятся с вами советами из своей личной практики:

Заглублять элементы рекомендуется на глубину до 150-200 см. Вычислить, какая именно глубина является оптимальной, очень просто. «Винт» вдруг почувствует сильную преграду, а вам придётся приложить просто невероятные усилия по вкручиванию. Известны случаи, когда металл даже начинал деформироваться.
Если заборы из свай устанавливать не приходилось и опыта маловато, лучше остановиться на втором варианте фундамента. Напомним, это когда в сваи вставляются заборные столбы. Во-первых, не придётся выравнивать высокие опоры «под линейку», во-вторых, вкручивать двухметровую трубу намного проще, чем трёхметровую.
Очень удобно крутить сваи вдвоём, но в идеале должен быть ещё и третий помощник. Его задача – наблюдать за направлением трубы, а при необходимости, прикладывать усилия для её выравнивания.
Если вы чувствуете, что на пути возникло какое-то препятствие (например, попался крупный камешек под винт), давить с двойным усилием не нужно. Так вы быстро деформируете металл. Пройти проблемный участок можно с помощью бура. Только его диаметр должен быть меньше сваи.

Вообще, грунт с большим количеством камней разного размера – пожалуй, единственное ограничение для такого сооружения. Так что каждый раз перед монтажом специалисты обязательно делают пробное ввинчивание и определяют механические свойства грунта.

Угловые сваи всегда закручиваются в первую очередь. Это позволит вам добиться идеальной точности в работе и приобрести необходимые навыки.

Также некоторые пользователи интересуются, как можно установить откатные ворота. Для монтажа вам нужно будет вкрутить несколько коротких винтовых опор, а затем приварить швеллер. К самому швеллеру привариваются ролики, по которым будет перемещаться полотно.

Вам осталось только закрепить сварную конструкцию в форме трапеции, и уже на неё установить профлист. Если к монтажным работам привлечены 2-3 человека, установка займёт у вас порядка 1 недели.

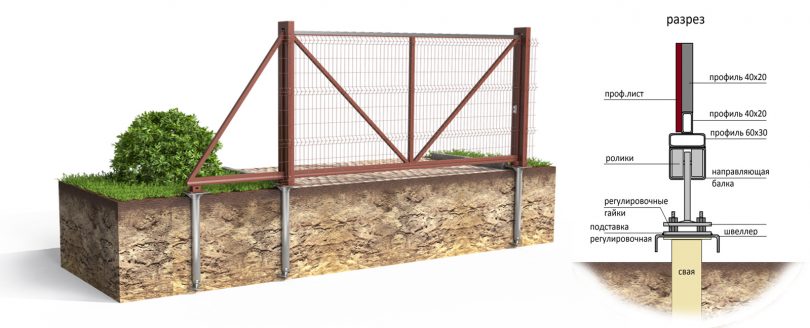

Схема откатных ворот на винтовых сваях

Надеемся, статья была для вас понятной и содержательной. Как видите, заглубить массивные винтовые столбы можно и своими руками, без использования дорогостоящей техники. Задача вполне под силу двум (в идеале трём) рабочим. Это позволит вам сэкономить до 50% стоимости ограждения. Следуйте нашим советам, проявите немного терпения. Так вы сможете построить мощный, привлекательный забор, который прослужит вам не один десяток лет. Желаем удачной работы!

Забор на основе винтовых столбов

Установка винтовых свай

Винтовые сваи – это металлические трубы с резьбой и незаполненным внутренним пространством. Сегодня их с успехом применяют не только в закладке фундаментов, но и при изготовлении заборов. Для надежного крепления в грунте используют сваи с лопастями. Встречаются и комбинированные варианты – винтовые сваи с резьбой и с лопастями, которые подходят для установки забора на каменистых почвах. Благодаря равномерному распределению давления на трубу лопастные элементы более крепко удерживают всю конструкцию.

При установке легкого ограждения нет нужды брать большие сваи. Разные размеры труб позволяют выбрать наиболее подходящий вариант. Например, для тяжелых заборов подойдут сваи типоразмером 89 см. Легкие ограды выдержат опоры 57 мм, а сваи размером 76 мм отлично справятся с повышенной ветровой нагрузкой, которую приходится выдерживать легкому забору или ограждению, декорированному коваными или другими тяжелыми элементами. Более толстые трубы покупать не стоит в силу их дороговизны.

По критерию «вид грунта» сваи со сварным наконечником выбирают так:

элементы с закрытым наконечником – для песочно-торфяных почв;

с открытым наконечником – для любого грунта, кроме вышеуказанного;

с двойными лопастями – для каменистой поверхности.

Совет. Если забор планируется соорудить на обычном грунте, сваи с двойными лопастями для большей надежности не ставьте. Их высокая цена не позволит сэкономить строительный бюджет. Высвободить солидную сумму средств поможет и самостоятельная установка опор без привлечения спецтехники.

Кроме привычных пустотелых трубок на рынке встречаются квадратные столбы. В месте нахождения лопастей они принимают круглую форму. Верхняя часть, выполненная из трубы прямоугольного профиля, облегчает привинчивание поперечин или петель будущего забора, а также упрощает завинчивание себя самой. Хозяин может воспользоваться ключом без сверления сквозного отверстия.

Схема забора на винтовых опорах

Недостаток у квадратной сваи тоже есть – это переход прямоугольной части в круглую. Сложная сварка частей повышает риск поломки

При монтаже заборов, которым не приходится выдерживать непомерно большие нагрузки, этот недостаток необязательно принимать во внимание

Перед покупкой винтовых свай, предназначенных для крепления забора, необходимо продумать длину опор. Ориентируясь на высоту забора, просчитывают высоту наземной части. Этот параметр обычно составляет 1 – 1,5 м. Вместе с подземной частью сваи ее длина будет варьироваться в пределах 3 – 3,5 м. Во избежание смещения трубы во время сильных морозов завинчивание опоры производят на глубине, равной уровню промерзания грунта.

В чём плюсы буронабивных свай для забора?

Данный тип свай хорошо зарекомендовал себя на грунтах различных типов, в том числе и на пучнистых грунтах. До недавнего времени данная технология применялась лишь при строительстве промышленных объектов и только в последние годы стала использоваться при возведении жилых домов, например каркасных и заборов. В компании АТМ-Аква грамотно с правильным заглублением установят сваи таким образом, что даже если пучение грунта и произойдёт, сама свая останется в неподвижном состоянии и ваш забор не пострадает.

При возведении забора, также как и при строительстве фундамента для малоэтажного здания, не требуется тяжёлая техника. Благодаря этому окружающий ландшафт останется в неизменном состоянии и не потребует восстановления.

Если ваш забор будет находиться в черте города, где плотная застройка, немаловажным при выборе фундамента для него будет:

Быстрота выполнения.
Прочность и надёжность (в АТМ-Аква бурят скважины с защитой обсадными трубами).
Безопасность для близлежащих зданий (установка таких свай безопасна для близлежащих грунтов и зданий, на них не оказываются динамические нагрузки).
Низкий уровень шума. Благодаря этому работы можно выполнять как днём, так и в ночное время, не создавая проблем соседям.
Во время бурильных работ не происходит деформации грунта, а осыпание стенок исключено.

Какими дополнительными возможностями обладают буронабивные заборные сваи?

Специалисты компании АТМ-Аква устанавливают такие сваи даже в очень стеснённых условиях.
Бурение скважины возможно даже в труднодоступных местах. К примеру, если пространство ограничено. В компании для этого применяют специальную малогабаритную технику.
Возможна организация точечного строительства.
При бурении возможно извлечь либо разбурить препятствующие валуны.

Как устанавливают буронабивные сваи для постройки забора?

Данный тип свай представляет собой разновидность свайных и столбчатых фундаментов. Главной особенностью буронабивной технологии является то, что сваи отливаются в грунте.

В первую очередь происходит бурение скважины необходимой глубины, далее устанавливают опалубку асбесто-цементных труб, в которые впоследствии вставляют каркас (объёмный), сделанный из арматуры высокого качества (класса от AIII). Заключительным этапом в производстве буронабивных свай является заливка опалубки бетоном и уплотнение бетона при помощи вибрации.

Вариантов изготовления таких свай существует несколько. Так, иногда установка асбесто-цементных труб производится лишь на поверхности, что ведёт к снижению прочности заливаемого бетона, поскольку цементное молочко утекает в грунт. В иных случаях устанавливают каркас из отдельных прутьев, а не объёмный, что также ведёт к снижению прочности итоговой конструкции.

В строительстве забора главное – надёжность буронабивных свай

На рынке буронабивных свай компания АТМ-Аква присутствует уже в течение нескольких лет. За это время было сдано много крупных объектов и ещё больше мелких

И неважно, заказываете вы фундамент для забора или для многоэтажного жилого здания, все проекты выполняются одинаково качественно с соблюдением всех необходимых норм

АТМ-Аква предлагает свои услуги не только в столице, но и во Владимирской, Смоленской, Рязанской, Калужской и Тульской областях. Стоимость исполнения конкретного проекта высококлассными специалистами с большим опытом за плечами зависит не только от сложности предстоящих работ, но и от местоположения объекта.

Компания АТМ-Аква дорожит своими клиентами, наши специалисты всегда помогут выбрать оптимальное решение для каждого объекта строительства. Цена забора на буронабивных сваях рассчитывается индивидуально для каждого проекта в зависимости от срочности, расположения и сложности.

Какие виды свай используются для строительства заборов

Современная строительная индустрия предоставляет богатый выбор винтовых свай. Из-за большого ассортимента продукции осуществить выбор бывает особенно сложно.

Исследования грунтов

Если сделан выбор в пользу забора, в качестве основания которого будут использованы винтовые опоры, то необходимо ознакомиться с ошибками, способными свести к нулю преимущества использования винтовых свай.

Некоторые невежественные застройщики решают установить винтовые сваи на глубину, которая им кажется оптимальной. Затем, когда с течением времени такой забор начинает деформироваться от морозного пучения и просадок, такой горе-строитель начинает ругать винтовые сваи.

Установленные винтовые сваи для забора

Так как же не свести на нет эффект от этого мероприятия? Рекомендуется воспользоваться данными инженерно-геологических исследований, такими как уровень грунтовых вод, строение и характеристики грунтов на участке. Также чрезвычайно важна информация о глубине промерзания грунта.

Основываясь на полученных данных можно определиться с глубиной заложения сваи, длина подземной части которой должна быть больше, чем глубина промерзания. При несоблюдении этого условия винтовая свая будет подвержена действию морозного пучения. Помимо этого, смысл в установке винтовых свай как опор под ограждающие конструкции будет утерян в случае, если свая не будет упираться в несущий слой грунта.

Схема для установки винтовых столбов

Определить глубину залегания плотных слоев можно только опытным путем, проведя инженерно-геологические исследования на участке. Возможно, что застройщику не придется проводить специальные изыскания при строительстве забора, если при возведении дома они уже проводились.

Почему так важно соблюсти условие, при котором свая опирается на плотный слой грунта? Потому что только в этом случае можно гарантировано утверждать, что ни сезонные изменения почвы, ни какие-либо другие неблагоприятные факторы будут не в состоянии нарушить вертикальность, устойчивость и долгий срок службы такой опоры

Как выбрать подходящий вариант свай

В зависимости от типов грунтов целесообразно применять соответствующий тип свай. Слабые грунты (торфяники и песчаный грунт) лучше воспримут сваи с закрытым наконечником и широкими лопастями. Применение свай с открытым наконечником допустимо на обычных грунтах. Уплотненный грунт с высоким содержанием глины лучше взаимодействует со сваями, имеющими неширокие лопасти. На очень твердом и тяжелом грунте применяют многовитковые винтовые сваи, напоминающие своим видом шуруп.

При строительстве забора достаточно разобраться в основных типах винтовых столбов, пригодных для несения нагрузки элементов ограждения. В эту категорию попадают сваи небольшого диаметра от 54 до 108 мм.

Так выглядит квадратная винтовая свая

Литые или сварные

Промышленность выпускает сваи с литыми и сварными наконечниками. Обычно, литыми элементами обладают сваи с диаметром в 108 мм. Процесс производства таких лопастей достаточно дорог, а потому их применение оправдывает себя в экстремальных условиях использования: обводненных почвах, высоких нагрузках. Поскольку винтовые сваи со сварными лопастями показали отличные прочностные характеристики, их использование при устройстве ограждения наиболее рационально с экономической точки зрения.

В зависимости от тяжести элементов ограждения выбирается толщина винтовой опоры. Приведем данные о зависимости толщины столбов от воспринимаемой нагрузки:

Тип ограждения	Диаметр сваи
Деревянный штакетник, сетка рабица, пластиковая сетка	54 мм
Профлист, кованые заборы	76–89 мм
Тяжелые каменные заборы	108 мм
